plot

Постройте контур формы PCB RF

Описание

пример

plot(shape) строит контур формы.

пример

plot(shape,Name,Value) задает свойства линии с помощью одних или нескольких аргументов name-value.

Пример: plot(shape,Color="r",LineWidth=2) строит контур формы как красная линия с шириной 2 пикселей.

пример

p = plot(___) возвращает объект линии. Используйте p изменить свойства линии после того, как это создается.

Примеры

свернуть все

Создайте кривую форму U-поворота.

ubend = ubendCurved;

Постройте форму.

plot(ubend)

Figure contains an axes object. The axes object contains an object of type line.

Создайте форму трассировки мишени.

trace = traceTee;

Постройте форму с помощью красной линии ширины 4 пикселя.

plot(trace,LineWidth=4,Color="r")

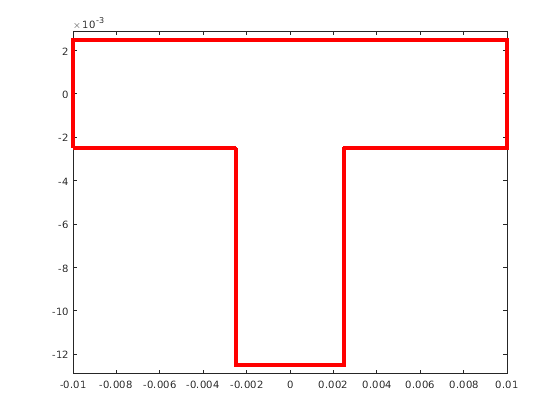

Figure contains an axes object. The axes object contains an object of type line.

Входные параметры

свернуть все

Форма PCB RF, созданная с помощью пользовательских элементов и объектов фигуры RF PCB Toolbox™ в виде объекта.

Пример: shape = bendCurved; задает форму как bendCurved объект.
