design

Спроектируйте симметричную линию электропередачи полосы вокруг данной частоты

свернуть все на странице

Синтаксис

sline = design(slineobj,frequency)
sline = design(___,Name,Value)

Описание

sline = design(slineobj,frequency) проектирует линию электропередачи полосы вокруг заданной частоты со ссылочным импедансом на 50 Ом по умолчанию и 0.25 длина линии.

пример

sline = design(___,Name,Value) проектирует линию электропередачи полосы с дополнительными опциями, заданными аргументами пары "имя-значение".

Примечание

Компоненты PCB, созданные с использованием design функция находит отклик вокруг заданной частоты у 10%-го допуска.

Примеры

свернуть все

Скрипт Open Live Script

Спроектируйте линию электропередачи полосы приблизительно 3 ГГц и с характеристическим импедансом 75 Ом.

sline = design(stripLine, 3e9,'Z0',75);

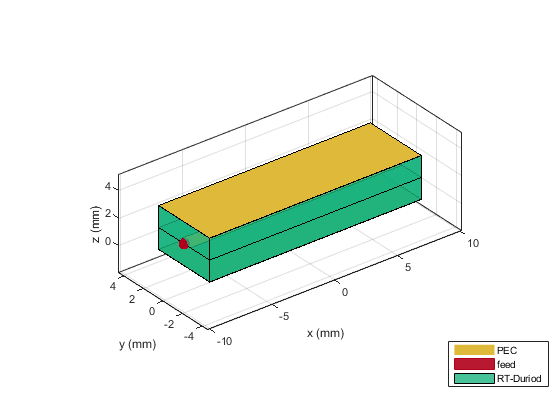

figure;
show(sline);

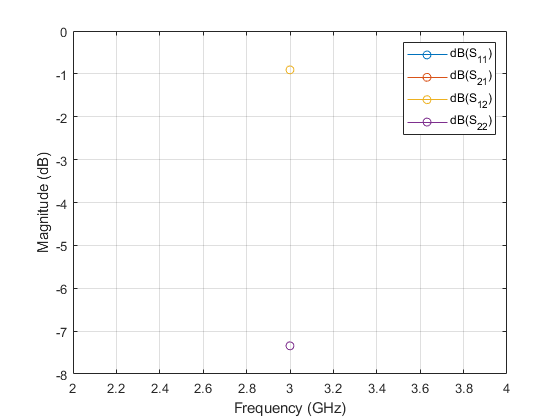

Постройте s-параметры этой линии электропередачи.

spar = sparameters(sline,3e9);
rfplot(spar)


 Copyright 2020 The MathWorks, Inc.
Входные параметры
свернуть все


Разделите линию электропередачи в виде stripLine объект.


Пример: sline = stripLine; design(sline,2e9) проектирует микрополосковую линию электропередачи вокруг частоты 2 ГГц.




Резонансная частота линии электропередачи в виде действительной положительной скалярной величины.


Пример: 55e6


Типы данных: double
Аргументы name-value
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
Пример: 'Z0',2


Характеристический импеданс линии в Омах в виде разделенной запятой пары, состоящей из 'Z0' и положительная скалярная величина.


Типы данных: double


Длина в терминах Lambda в виде разделенной запятой пары, состоящей из 'LineLength' и положительная скалярная величина.


Типы данных: double
Выходные аргументы
свернуть все


Разделите линию электропередачи, действующую вокруг заданной ссылочной частоты, возвращенной как stripLine объект.


Смотрите также
Введенный в R2017b
