stripLine

Создайте линию электропередачи в форме полосы

Описание

Используйте stripLine объект создать линию электропередачи в форме полосы. Полосковые линии являются скоростными линиями электропередачи, используемыми для маршрутизации различных компонентов RF во внутренних слоях многоуровневой печатной платы принтера (PCB). Структура состоит из трассировки линии электропередачи, окруженной диэлектрическим материалом, приостановленным между двумя наземными плоскостями.

Для электромагнитного (EM) взаимодействия между наземными плоскостями канал расположен посреди полосы и через подключения плоскость поверхности земли к полосковой линии.

Типы и приложения полосковых методов маршрутизации:

  • Symmetric or Plain — Линии электропередачи направляются на внутренних слоях

  • Asymmetric — Линии электропередачи, не централизованно встроенные в наземную плоскость. Асимметричные полосковые линии помещаются закрытые для одной из наземных плоскостей. При маршрутизации сигналов более близкая наземная плоскость используется для ссылки для полосковой линии, чтобы гарантировать более сильный сигнал возврата..

  • Edge-Coupled — Маршрутизация метода используется для дифференциальных пар. Это имеет ту же структуру как симметричная полосковая маршрутизация, но с интервалом трассировки для дифференциальной пары.

  • Broadside-Coupled — Маршрутизация метода, используемого для дифференциальных пар, но сложенной сверху другого.

  • Suspended — Печатная полосковая линия с ленточным проводником, сосредоточенным между двумя параллелями, основывает плоскости, помещенные в диэлектрическую поверхность. Подложка приостановлена в металле ближе. Главный фрагмент поля EM ограничен воздушными зазорами между диэлектрическими подложками и наземными плоскостями

Создание

Описание

пример

strip = stripLine создает линию электропередачи полосы по умолчанию. Размерности по умолчанию для частотного диапазона от 1 ГГц до 5 ГГц. Линия электропередачи по умолчанию находится в плоскости X-Y.

пример

strip = stripLine('propety1',value1,'property2',value2...) свойства наборов с помощью одного или нескольких аргументов пары значение-имя. Например, strip = stripLine('Length',0.0300) создает линию электропередачи полосы длины 0,0300 метра. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Длина полосковой линии в метрах в виде положительной скалярной величины.

Пример: strip = stripLine('Length',0.0300)

Типы данных: double

Ширина полосковой линии в метрах в виде положительной скалярной величины.

Пример: strip = stripLine('Width',0.0037)

Типы данных: double

Высота полосковой линии в метрах в виде положительной скалярной величины.

Пример: strip = stripLine('Height',0.0026)

Типы данных: double

Ширина наземной плоскости в метрах в виде положительной скалярной величины.

Пример: strip = stripLine('GroundPlaneWidth',0.0350)

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки в виде dielectric объект. Значения диэлектрического материала по умолчанию: ('Name',{'RT-Duriod'},'EpsilonR',2.2, 'LossTangent',0.001,'Thickness',0.0032) Для получения дополнительной информации смотрите dielectric.

Пример: d = dielectric('FR4'); strip = stripLine('Substrate',d)

Типы данных: string | char

Тип металла используется для проведения слоев в виде metal объект. Для получения дополнительной информации смотрите metal.

Пример: m = metal('PEC'); strip = stripLine('Conductor',m)

Типы данных: string | char

Функции объекта

chargeВычислите и постройте распределение заряда
currentВычислите и постройте распределение тока
designСпроектируйте симметричную линию электропередачи полосы вокруг данной частоты
feedCurrentВычислите текущий на подножном корму порт
getZ0Вычислите характеристический импеданс линии электропередачи
meshИзмените и просмотрите свойства mesh металла или диэлектрика в компоненте PCB
showОтобразите структуру компонента PCB или форму PCB
sparametersВычислите S-параметры для объектов PCB RF

Примеры

свернуть все

Создайте и просмотрите линию электропередачи в форме полосы.

txstrip = stripLine
txstrip =
  stripLine with properties:

              Length: 0.0202
               Width: 0.0027
              Height: 0.0016
    GroundPlaneWidth: 0.0150
           Substrate: [1×1 dielectric]
           Conductor: [1×1 metal]

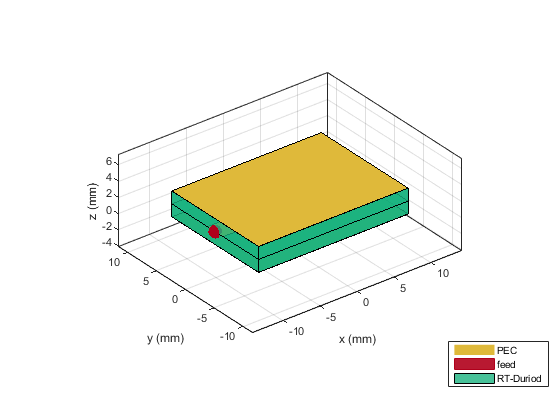

show(txstrip)

Создайте полосковую линию электропередачи длины 16,84 мм.

sline = stripLine('Length',16.84e-3);

Просмотрите линию электропередачи.

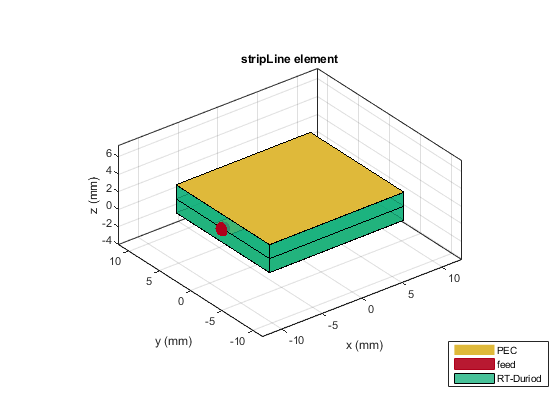

show(sline)

Постройте s-параметры линии электропередачи.

spar = sparameters(sline,linspace(1e9,3e9,11));

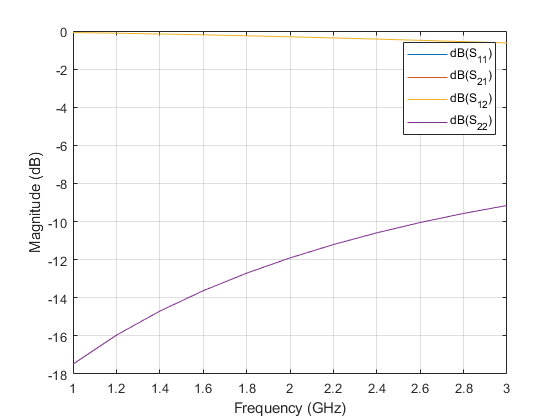

rfplot(spar);
