triang

Треугольное окно

свернуть все на странице

Синтаксис

w = triang(L)

Описание

пример

w = triang(L) возвращает L- укажите треугольное окно.

Примеры

свернуть все

Скрипт Open Live Script

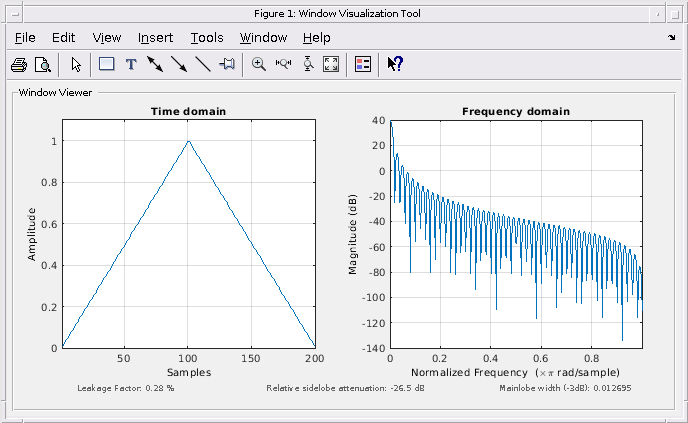

Создайте треугольное окно с 200 точками. Отобразите результат с помощью wvtool.

L = 200;
w = triang(L);
wvtool(w)

Figure Window Visualization Tool contains 2 axes objects and other objects of type uimenu, uitoolbar, uipanel. Axes object 1 with title Time domain contains an object of type line. Axes object 2 with title Frequency domain contains an object of type line.

Входные параметры

свернуть все

Длина окна в виде положительного целого числа.

Типы данных: single | double

Выходные аргументы

свернуть все

Треугольное окно, возвращенное как вектор-столбец.

Алгоритмы

Коэффициенты треугольного окна:

Для нечетного L:

w(n)={2nL+11≤n≤L+122−2nL+1L+12+1≤n≤L

Для L даже:

w(n)={(2n−1)L1≤n≤L22−(2n−1)LL2+1≤n≤L

Ссылки

[1] Оппенхейм, Алан V, Рональд В. Шафер и Джон Р. Бак. Обработка сигналов дискретного времени. Верхний Сэддл-Ривер, NJ: Prentice Hall, 1999.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

Приложения

Функции

Представлено до R2006a
