Шумовое моделирование

Источники шума, шум фазы, тепловой шум, шум изображает спецификацию

Используйте источники шума, чтобы симулировать белый или окрашенный шум в моделях RF и вычислить шумовую мощность. Чтобы вычислить тепловой шум, используйте блок S-Parameters.

Блоки

развернуть все

AmplifierУсилитель модели в системах RF
ResistorРезистор модели для анализа конверта схемы
MixerМикшер модели в системах RF
IMT MixerМикшер модели с помощью таблицы интермодуляции (IMT)
S-ParametersСеть S-параметра модели
Noise Figure TestbenchФигура шума мер системы
NoiseШум модели, использующий текущий или источник шума напряжения в системах RF
Continuous WaveПостоянный источник конверта модели
ConfigurationЗадайте настройки системной симуляции

Темы

Системная фигура шума модели

Приемники RF усиливают сигналы и переключают их, чтобы понизить частоты.

Спроектируйте приемник с ADC

Спроектируйте Приемник RF с помощью ADC.

Шум в системах RF

Шумовой фактор, шумовая фигура, уровень шума, степень теплового шума, шумовая температура, белый шум, окрашенный шумом.

Рекомендуемые примеры

RF Noise Modeling

Моделирование шума RF

Пользуйтесь библиотекой RF Blockset™ Circuit Envelope, чтобы симулировать шум и вычислить шумовую мощность. Результаты сравнены с теоретическими вычислениями и образцом модели Communications Toolbox™.

Открыть скрипт
Model LO Phase Noise

Шум фазы LO модели

Модель и визуализирует шум фазы LO. Микшер передает шум фазы локального генератора (LO) непосредственно его выходу.

Открыть скрипт
Spot Noise Data in Amplifiers and Effects on Measured Noise Figure

Определите шумовые данные в усилителях и эффектах на измеренной шумовой фигуре

Тестовая модель, чтобы описать шум, введенный устройством с 2 портами.

Открыть скрипт
Explicitly Simulate Resistor Thermal Noise

Явным образом симулируйте тепловой шум резистора

Используйте Noise блокируйтесь, чтобы вычислить классический пол теплового шума, kT, для совпадающей схемы резистора. Настройка модели следующие: Временной шаг модели является 1e-6, и частота составляет 2 ГГц.

Открыть скрипт

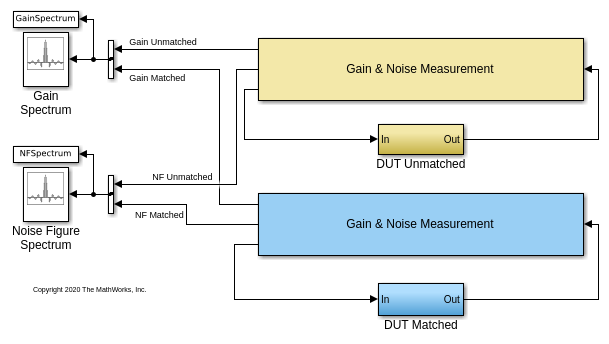

Measurement of Gain and Noise Figure Spectrum

Измерение усиления и шума изображает спектр

Используйте RF Blockset, чтобы измерить Усиление и Шумовую фигуру системы RF в данной спектральной области значений.

Открыть скрипт
