Check Dynamic Lower Bound

Проверяйте, что один сигнал всегда меньше другого сигнала

  • Библиотека:
  • Simulink / Model Verification

    HDL Coder / Model Verification

  • Check Dynamic Lower Bound block

Описание

Проверки блока Check Dynamic Lower Bound, если опорный сигнал, min, меньше амплитуды входного сигнала, u на каждом временном шаге и выполняет утверждение после сравнения. Если min меньше u, утверждением является true (1) и блок ничего не делает. В противном случае блок останавливает симуляцию и возвращает сообщение об ошибке по умолчанию.

Входные сигналы могут быть скалярами, векторами или матрицами. Оба входных сигнала должны быть совпадающим типом данных. Блок сравнивает значение u к связанному по-другому в зависимости от сигнала.

  • При сравнении скаляров с векторами или матрицами, блок сравнивает скалярный сигнал с каждым элементом нескалярного сигнала.

  • Когда сравнение вектора или матрицы сигнализирует к другому сигналу вектора или матрицы, проверки блока сигналы поэлементно.

  • Для моделей с входом и связанный, которые являются оба векторами или матрицами, вход и связанный должен иметь те же размерности.

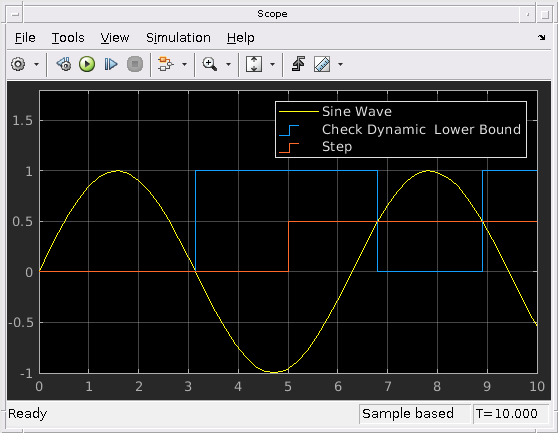

Порты

Входной параметр

развернуть все

Сигнал, задающий нижнюю границу проверки по сравнению с входным сигналом амплитуда u. Тип данных сигнала и размерность должны совпасть с u.

Типы данных: half | single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated

Входной сигнал, проверяемый по нижней границе, задан min. Оба входных сигнала должны быть совпадающим типом данных и размерностью.

Типы данных: half | single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated

Вывод

развернуть все

Выходной сигнал, который является true (1) если утверждение успешно выполняется и false (0) если утверждение перестало работать. Если, в окне Configuration Parameters, в разделе Math and Data Types, под Advanced parameters, вы выбираете Implement logic signals as Boolean data, то типом выходных данных является Boolean. В противном случае типом данных сигнала является double.

Зависимости

Чтобы включить этот выходной порт, установите флажок параметра Output assertion signal.

Типы данных: double | Boolean

Параметры

развернуть все

Очистка этого параметра отключает блок и заставляет модель вести себя, как будто блок не существует. Чтобы включить или отключить все блоки верификации, независимо от установки этой опции, переходят к окну Configuration Parameters, нажимают Diagnostics> Data Validity, расширяют раздел Advanced parameters и устанавливают Model Verification block enabling на Enable all или Disable all.

Программируемое использование

Параметр: enabled
Ввод: символьный вектор
Значения: 'on' | 'off'
Значение по умолчанию: 'on'

Задайте MATLAB® выражение, чтобы оценить, когда утверждение перестало работать. Поскольку выражение выполнено в рабочем пространстве MATLAB, задайте все переменные, используемые в выражении в той рабочей области.

Зависимости

Чтобы включить этот параметр, выберите параметр Enable assertion.

Программируемое использование

Параметр: callback
Ввод: символьный вектор
Значения: Выражение MATLAB
Значение по умолчанию: ''

Выберите этот параметр, чтобы остановить симуляцию, когда проверка перестанет работать. Очистите этот параметр, чтобы вывести предупреждение и продолжить симуляцию.

Программируемое использование

Параметр: stopWhenAssertionFail
Ввод: символьный вектор
Значения: 'on' | 'off'
Значение по умолчанию: 'on'

Выберите этот параметр, чтобы включить выходной порт.

Программируемое использование

Параметр: export
Ввод: символьный вектор
Значения: 'on' | 'off'
Значение по умолчанию: 'off'

Задайте стиль значка блока. graphic опция отображает графическое представление условия утверждения на значке. text опция отображает математическое выражение, которое представляет условие утверждения.

Программируемое использование

Параметр: icon
Ввод: символьный вектор
Значения: 'graphic' | 'text'
Значение по умолчанию: 'graphic'

Характеристики блока

Типы данных

Boolean | double | enumerated | fixed point | half | integer | single

Прямое сквозное соединение

no

Многомерные сигналы

yes

Сигналы переменного размера

no

Обнаружение пересечения нулем

no

Расширенные возможности

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Смотрите также

|

Представлено до R2006a
