Check Dynamic Upper Bound

Проверяйте, что один сигнал всегда больше другого сигнала

Библиотека:
Simulink / Model Verification
HDL Coder / Model Verification

Описание

Проверки блока Check Dynamic Upper Bound, если опорный сигнал, max, больше амплитуды входного сигнала, u, на каждом временном шаге и выполняет утверждение после сравнения. Если max больше u, утверждением является true (1) и блок ничего не делает. В противном случае блок останавливает симуляцию и возвращает сообщение об ошибке по умолчанию.

Входные сигналы могут быть скалярами, векторами или матрицами. Оба входных сигнала должны быть совпадающим типом данных. Блок сравнивает значение u к max по-другому в зависимости от сигнала.

При сравнении скаляров с векторами или матрицами, блок сравнивает скалярный сигнал с каждым элементом нескалярного сигнала.
Когда сравнение вектора или матрицы сигнализирует к другому сигналу вектора или матрицы, проверки блока сигналы поэлементно.
Для моделей с входным сигналом и связанный, которые являются оба векторами или матрицами, входной сигнал и связанный должен иметь те же размерности.

Порты

Входной параметр

развернуть все

`max` — Верхняя граница проверки диапазона
скаляр | вектор | матрица

Сигнал, задающий нижнюю границу области значений, что проверки блока входной сигнал амплитуда u. Тип данных сигнала и размерность должны совпасть с u.

`u` — Входной сигнал, проверяемый по связанному
скаляр | вектор | матрица

Входной сигнал, проверяемый по нижней границе, задан min.

Вывод

развернуть все

`Port_1` — Выходной сигнал утверждения
скаляр

Выходной сигнал, который является true (1) если утверждение успешно выполняется и false (0) если утверждение перестало работать. Если, в окне Configuration Parameters, в разделе Math and Data Types, под Advanced parameters, вы выбираете Implement logic signals as Boolean data, то типом выходных данных является Boolean. В противном случае типом данных сигнала является double.

Зависимости

Чтобы включить этот выходной порт, установите флажок параметра Output assertion signal.

Типы данных: double | Boolean

Параметры

развернуть все

`Enable assertion` — Включите или отключите проверку
`on` (значение по умолчанию) | `off`

Очистка этого параметра отключает блок и заставляет модель вести себя, как будто блок не существует. Чтобы включить или отключить все блоки верификации, независимо от установки этой опции, переходят к окну Configuration Parameters, нажимают Diagnostics> Data Validity, расширяют раздел Advanced parameters и устанавливают Model Verification block enabling на Enable all или Disable all.

Программируемое использование

Параметр: enabled

Ввод: символьный вектор

Значения: 'on' | 'off'

Значение по умолчанию: 'on'

`Simulation callback when assertion fails (optional)` — Выражение, чтобы оценить, когда утверждение перестало работать
`''` (значение по умолчанию) | выражение MATLAB

Задайте MATLAB^® выражение, чтобы оценить, когда утверждение перестало работать. Поскольку выражение выполнено в рабочем пространстве MATLAB, задайте все переменные, используемые в выражении в той рабочей области.

Зависимости

Чтобы включить этот параметр, выберите параметр Enable assertion.

Программируемое использование

Параметр: callback

Ввод: символьный вектор

Значения: Выражение MATLAB

Значение по умолчанию: ''

`Stop simulation when assertion fails` — Остановить ли симуляцию, когда проверка перестала работать
`on` (значение по умолчанию) | `off`

Выберите этот параметр, чтобы остановить симуляцию, когда проверка перестанет работать. Очистите этот параметр, чтобы вывести предупреждение и продолжить симуляцию.

Программируемое использование

Параметр: stopWhenAssertionFail

Ввод: символьный вектор

Значения: 'on' | 'off'

Значение по умолчанию: 'on'

`Output assertion signal` — Создайте выходной сигнал
`off` (значение по умолчанию) | `on`

Выберите этот параметр, чтобы включить выходной порт.

Программируемое использование

Параметр: export

Ввод: символьный вектор

Значения: 'on' | 'off'

Значение по умолчанию: 'off'

`Select icon type` — Выберите тип значков
`graphic` (значение по умолчанию) | `text`

Задайте стиль значка блока. graphic опция отображает графическое представление условия утверждения на значке. text опция отображает математическое выражение, которое представляет условие утверждения.

Программируемое использование

Параметр: icon

Ввод: символьный вектор

Значения: 'graphic' | 'text'

Значение по умолчанию: 'graphic'

Примеры модели

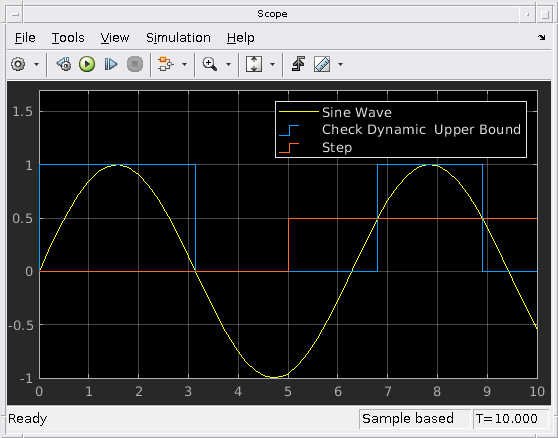

Check Signal Upper Bound with Check Dynamic Upper Bound Block

Проверяйте верхнюю границу сигнала с проверкой динамический блок верхней границы

Эта модель соединяет синусоиду как динамический опорный сигнал и сигнал шага как тестовый сигнал, соединенный с Проверкой Динамический Блок Верхней границы.

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `half` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Для получения информации о как Simulink^® Сгенерированный код Coder™ обрабатывает блоки Model Verification, смотрите, Конфигурируют Модель для Отладки (Simulink Coder).

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Архитектура HDL

Этот блок может использоваться, чтобы проверять верхнюю границу тестового сигнала по сравнению с входом, но это не включено в сгенерированный код.

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Представлено до R2006a
