set

Класс: vrfigure

Установите значения свойств vrfigure объект

расширьте все на странице

Синтаксис

set(figure,PropertyName,Value,...,PropertyName,Value)

Описание

set(figure,PropertyName,Value,...,PropertyName,Value) устанавливает значения vrfigure свойства заданы одним или несколькими PropertyName,Value парные аргументы.

Входные параметры

развернуть все

Фигура виртуальной реальности в виде vrfigure объект.

Аргументы name-value

Пример: set(myFigure,'Antialiasing','on','CameraPosition',[0 100 100])

Задайте разделенные запятой пары PropertyName,Value аргументы. PropertyName имя аргумента и Value соответствующее значение. PropertyName должен появиться в одинарных кавычках (' '). Можно задать несколько имен и аргументов пары значения в любом порядке как PropertyName1,Value1,...,PropertyNameN,ValueN.

Сглаженное использование структур, сглаживающееся в виде 'on' или 'off'. Сглаживание сглаживает структуры путем интерполяции значений между точками структуры.

Перемещение камеры с текущей точкой зрения в виде 'on' или 'off'.

Направление камеры в текущих локальных координатах точки зрения в виде вектора из три удваивается. Удваивание представляет x, y, и z векторы в текущих локальных координатах точки зрения.

Положение камеры в текущих локальных координатах точки зрения в виде вектора из три удваивается. Удваивание представляет x, y, и z векторы в текущих локальных координатах точки зрения.

Камера вектор в виде вектора из три удваивается. Удваивание представляет x, y, и z векторы в текущих локальных координатах точки зрения.

Формат файла для полученного файла системы координат в виде 'tif' для тегового формата изображения или 'png' для Формата переносимой сетевой графики.

Структурируйте имя файла получения в виде строки. Строка может содержать лексемы, которые получение системы координат заменяет на соответствующую информацию. Смотрите Задают Лексемы Имени файла.

Коллбэк, вызванный при закрытии vrfigure объект в виде строки.

Полноэкранное отображение фигуры в виде 'on' или 'off'.

Фара от камеры в виде 'on' или 'off'. Если вы задаете 'off', камера не излучает свет, и сцена может казаться темной.

Эффект освещения в виде 'on' или 'off'. Если вы задаете 'off', камера не излучает свет, и сцена может казаться темной.

Максимальный размер пикселя структур в виде 'auto' или целое число в степени 2. Значение 'auto' устанавливает максимальный размер пикселя структуры. В противном случае задайте целое число в степени двойки, которая равна или меньше, чем предел видеокарты (обычно 1024 или 2048).

Чем меньший размер, тем быстрее рендеринг структуры. Увеличение размера улучшает качество изображения, но уменьшает эффективность.

Примечание

Определение значения, которое является неподходящими причинами предупреждение. Simulink® Программное обеспечение 3D Animation™ затем настраивает свойство к следующему меньшему подходящему значению.

Типы данных: int32

Имя фигуры в виде строки.

Режим навигации в виде 'examine', 'fly', 'walk', или 'none'. Смотрите навигацию мыши.

Внешний вид панели навигации в виде 'none', 'halfbar'панель, 'opaque', или 'translucent'.

Скорость навигации в виде 'normal', 'slow', 'veryslow', 'fast', или 'veryfast'.

Зоны навигации отображаются в виде 'on' или 'off'.

Местоположение и размер виртуальной фигуры в виде вектора в форме [left bottom width height]. Задайте измерения в пикселях.

ЭлементОписание
leftРасстояние от левого края главного дисплея к внутреннему левому краю окна рисунка. Можно задать отрицательную величину в системах, которые имеют больше чем один монитор.
bottomРасстояние от базового края главного дисплея к внутреннему базовому краю окна рисунка. Можно задать отрицательную величину в системах, которые имеют больше чем один монитор.
widthРасстояние между правыми и левыми внутренними краями фигуры.
heightРасстояние между верхними и нижними внутренними краями фигуры.

Все измерения находятся в модулях, заданных в пикселях.

Пример: [230 250 570 510]

Типы данных: double

2D оффлайновая запись файла анимации в виде 'on' или 'off'.

Метод сжатия для создания 2D файлов анимации в виде '', 'lossless''none', или строка, задающая имя метода сжатия. Смотрите profile в MATLAB® VideoWriter документация.

Качество 2D сжатия файла анимации в виде числа с плавающей запятой от 0 до 100, включительно. Смотрите VideoWriter MATLAB документация.

Типы данных: int32

Имя 2D оффлайнового файла анимации в виде строки. Строка может содержать лексемы, которые запись анимации заменяет на соответствующую информацию. Смотрите Лексемы Имени файла.

Скорость воспроизведения для 2D оффлайнового файла анимации в виде 'auto' или как скаляр. 'auto' установка выравнивает время симуляции с фактическим временем и использует соответствующую частоту кадров.

Типы данных: int32

Представьте vrfigure объект в Средстве просмотра Simulink 3D Animation, путем определения 'on' или 'off'. Выключение рендеринга улучшает производительность. Например, если ваш код делает пакетные обработки на виртуальной фигуре, можно выключить рендеринг во время той обработки и затем снова включить его после обработки.

Звуковые эффекты в виде 'on' или 'off'.

Отображение строки состояния в виде 'on' или 'off'.

Стереоскопический режим видения в виде 'off', 'anaglyph', 'active' или vr.utils.stereo3d объект.

Определение vr.utils.stereo3d возразите устанавливает Stereo3D, Stereo3DCamaraOffset, и Stereo3DHIT свойства. Определение vr.utils.stereo3d объект также устанавливает цветовые фильтры для левых и правых камер.

Расстояние левой и правой камеры от параллакса для стереоскопического видения в виде вектора из три удваивает модули виртуального мира представления или как vr.utils.stereo3d объект.

Определение vr.utils.stereo3d возразите устанавливает Stereo3D, Stereo3DCamaraOffset, и Stereo3DHIT свойства. Определение vr.utils.stereo3d объект также устанавливает цветовые фильтры для левых и правых камер.

Горизонтальный перевод изображений (HIT) двух стереоскопических изображений в виде двойного от 0 до 1, включительно. Чем больше значение, тем далее назад фон появляется. По умолчанию фоновое изображение равно нулю, и изображение переднего раздела появляется к всплывающему от монитора к человеку, просматривающему виртуальный мир.

Определение vr.utils.stereo3d возразите устанавливает Stereo3D, Stereo3DCamaraOffset, и Stereo3DHIT свойства. Определение vr.utils.stereo3d объект также устанавливает цветовые фильтры для левых и правых камер.

Текстурируйте использование в виде 'on' или 'off'.

Отображение панели инструментов в виде 'on' или 'off'.

Подсказки отображаются в виде 'on' или 'off'.

Эффект прозрачности в виде 'on' или 'off'.

Активная точка зрения фигуры в виде строки. Если активная точка зрения не имеет никакого описания, используйте пустую строку.

Каркасное отображение в виде 'on' или 'off'.

Фактор изменения масштаба камеры в виде числа с плавающей запятой. Фактор изменения масштаба 2 заставляет сцену выглядеть вдвое более большой. Фактор изменения масштаба 0.1 заставляет его выглядеть в 10 раз меньшим, и т.д.

Примеры

развернуть все

Этот пример использует:

Установите направление камеры, режим навигации и стереоскопические свойства видения виртуальной фигуры.

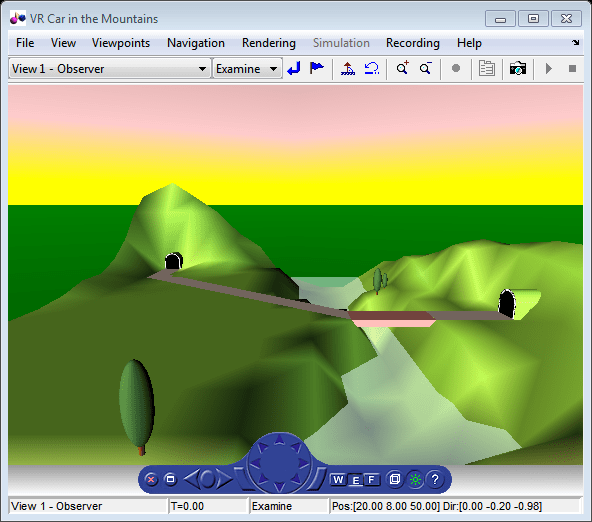

Создайте vrfigure объект.

myworld = vrworld('vrmount.wrl');
open(myworld);
virtual_fig = vrfigure(myworld);

Создайте vr.utils.stereo3d возразите, чтобы использовать, чтобы задать стереоскопические свойства видения.

myStereo3D = vr.utils.stereo3d.ANAGLYPH_RED_CYAN;

Установите свойства для фигуры.

set(virtual_fig,'CameraDirection',[0 1 0],'NavMode','fly',...
    'Stereo3D',myStereo3D);

Просмотрите свойства фигуры.

get(virtual_fig)


	Antialiasing = 'on'
	CameraBound = 'on'
	CameraDirection = [0 1 0]
	CameraDirectionAbs = [0 0.980067 -0.198669]
	CameraPosition = [0 0 0]
	CameraPositionAbs = [20 8 50]
	CameraUpVector = [0 1 0]
	CameraUpVectorAbs = [0 0.980067 -0.198669]
	CaptureFileFormat = 'tif'
	CaptureFileName = '%f_anim_%n.tif'
	DeleteFcn = ''
	ExaminePivotPoint = [0 0 0]
	Fullscreen = 'off'
	Headlight = 'on'
	Lighting = 'on'
	MaxTextureSize = 'auto'
	Name = 'VR Car in the Mountains'
	NavMode = 'fly'
	NavPanel = 'halfbar'
	NavSpeed = 'normal'
	NavZones = 'off'
	Position = [5 92 576 380]
	Record2D = 'off'
	Record2DCompressMethod = 'auto'
	Record2DCompressQuality = 75
	Record2DFPS = 'auto'
	Record2DFileName = '%f_anim_%n.avi'
	Sound = 'on'
	StatusBar = 'on'
	Stereo3D = 'anaglyph'
	Stereo3DCameraOffset = 0.1
	Stereo3DHIT = 0
	Textures = 'on'
	ToolBar = 'on'
	Tooltips = 'on'
	Transparency = 'on'
	Triad = 'none'
	Viewpoint = 'View 1 - Observer'
	Wireframe = 'off'
	World = vrworld object: 1-by-1
	ZoomFactor = 1

Смотрите также

| |

Темы

Представлено до R2006a
