waveletsupport

Поддержки времени набора фильтров CWT

свернуть все на странице

Синтаксис

spsi = waveletsupport(fb)
spsi = waveletsupport(fb,thresh)

Описание

пример

spsi = waveletsupport(fb) возвращает поддержки времени вейвлета, заданные как временной интервал, в котором происходит вся энергия вейвлета. Допуск по умолчанию составляет 99,99% энергии. Поддержки времени возвращены в MATLAB® таблица spsi. Вейвлеты нормированы, чтобы иметь модульную энергию.

spsi = waveletsupport(fb,thresh) задает порог для интегрированной энергии. Поддержка времени вейвлета задана как первый момент, интегрированная энергия превышает thresh и прошлый момент интегрированная энергия меньше 1−thresh. Если незаданный, thresh значения по умолчанию к 10−4.

Примеры

свернуть все

Скрипт Open Live Script

Создайте непрерывный банк фильтра преобразований вейвлета. Установите частоту дискретизации на 1 000 Гц и пределы частоты лежать в диапазоне от 100 Гц до 200 Гц. Получите поддержки времени вейвлетов в наборе фильтров.

fb = cwtfilterbank('SamplingFrequency',1000,'FrequencyLimits',[100 200]);
spsi = waveletsupport(fb)
spsi=11×5 table
      CF      IsAnalytic    TimeSupport    Begin      End
    ______    __________    ___________    ______    _____

       200    "Analytic"       0.032       -0.016    0.016
    186.61    "Analytic"       0.034       -0.017    0.017
    174.11    "Analytic"       0.038       -0.019    0.019
    162.45    "Analytic"        0.04        -0.02     0.02
    151.57    "Analytic"       0.042       -0.021    0.021
    141.42    "Analytic"       0.046       -0.023    0.023
    131.95    "Analytic"       0.048       -0.024    0.024
    123.11    "Analytic"       0.052       -0.026    0.026
    114.87    "Analytic"       0.056       -0.028    0.028
    107.18    "Analytic"        0.06        -0.03     0.03
       100    "Analytic"       0.064       -0.032    0.032

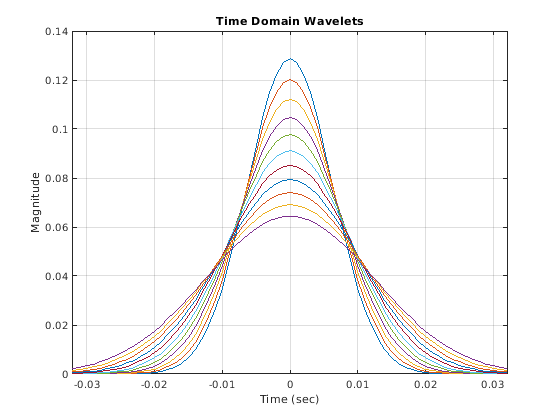

Получите вейвлеты области времени из набора фильтров и постройте их величины. Используйте таблицу, чтобы установить минимальные и максимальные пределы оси X к самому маленькому Begin значение и самый большой End значение, соответственно.

[psi,t] = wavelets(fb);
plot(t,abs(psi))
grid on
xlim([spsi.Begin(end) spsi.End(end)])
xlabel('Time (sec)')
ylabel('Magnitude')
title('Time Domain Wavelets')

Figure contains an axes object. The axes object with title Time Domain Wavelets contains 11 objects of type line.

Входные параметры

свернуть все

Набор фильтров непрерывного вейвлета преобразовывает (CWT) в виде cwtfilterbank объект.

Порог поддержки времени для вейвлета в виде положительного вещественного числа между 0 и 0.05. Поддержка времени вейвлета задана как первый момент, интегрированная энергия вейвлета превышает thresh и прошлый момент интегрированная энергия меньше 1−thresh.

Типы данных: double

Выходные аргументы

свернуть все

Поддержки времени вейвлета, возвращенные как Ns-by-5 Таблица MATLAB, где Ns является количеством частот полосы пропускания вейвлета (равный количеству шкал). Таблица имеет пять переменных:

Частота центра вейвлета, возвращенная как положительное вещественное число.

Типы данных: double

Обозначение вейвлета, возвращенное как строка. Вейвлеты, которые не затухают к 5% их пикового значения на частоте Найквиста, не рассматриваются аналитичными. Информация о поддержке времени для тех вейвлетов возвращена как NaNs.

Типы данных: string

Поддержка времени вейвлета, возвращенная в выборках, секунды или длительность MATLAB. Модули TimeSupport зависьте от того, задаете ли вы SamplingFrequency или SamplingPeriod. Если вы задаете SamplingFrequency, модули являются секундами. Если вы задаете SamplingPeriod, модули совпадают с SamplingPeriod. Если никакой SamplingFrequency или SamplingPeriod задан, модули являются выборками.

Типы данных: double

Начало поддержки времени вейвлета, возвращенной как целое число. Begin задан как первый момент, который интегрировал вейвлет, энергия превышает порог по умолчанию, 10−4начало имеет те же модули как TimeSupport.

Типы данных: double

Конец поддержки времени вейвлета, возвращенной как целое число. End задан как прошлый момент, который интегрировал вейвлет, энергия меньше 1 − 10−4конец имеет те же модули как TimeSupport.

Типы данных: double

Типы данных: table

Смотрите также

|

Введенный в R2018a
