Восстановите биты VHT-SIG-B в совершенном канале, имеющем полосу пропускания канала на 80 МГц, один пространственно-временной поток, и каждый получает антенну.

Создайте wlanVHTConfig объект, имеющий полосу пропускания канала 80 МГц. Используя объект, создайте форму волны VHT-SIG-B.

cfg = wlanVHTConfig('ChannelBandwidth','CBW80');
[txSig,txBits] = wlanVHTSIGB(cfg);

Для полосы пропускания канала 80 МГц существует 242 занятых поднесущие. Оценочными измерениями массива канала для этого примера должно быть [NST, Nsts, Номер] = [242,1,1]. Пример принимает совершенный канал, и каждый получает антенну. Поэтому задайте оценку канала как вектор-столбец из единиц и шумовой оценки отклонения как нуль.

chEst = ones(242,1);
noiseVarEst = 0;

Восстановите VHT-SIG-B. Проверьте, что полученные информационные биты идентичны переданным битам.

rxBits = wlanVHTSIGBRecover(txSig,chEst,noiseVarEst,'CBW80');
isequal(txBits,rxBits)

ans = logical
   1

Восстановите поле VHT-SIG-B с помощью обеспечивающего нуль эквалайзера в канале AWGN с полосой пропускания канала 160 МГц, одним пространственно-временным потоком, и каждый получает антенну.

Создайте wlanVHTConfig объект, задавая полосу пропускания канала 160 МГц. Используя объект, создайте форму волны VHT-SIG-B.

cfg = wlanVHTConfig('ChannelBandwidth','CBW160');
[txSig,txBits] = wlanVHTSIGB(cfg);

Передайте переданный VHT-SIG-B через канал AWGN.

noiseVarEst = 0.1;
awgnChan = comm.AWGNChannel('NoiseMethod','Variance','Variance',noiseVarEst);
rxSig = awgnChan(txSig);

Восстановите поле VHT-SIG-B, задав обеспечивающую нуль эквализацию. Проверьте, что полученная информация не имеет никаких битовых ошибок.

chEst = ones(484,1);
recBits = wlanVHTSIGBRecover(rxSig,chEst,noiseVarEst,'CBW160','EqualizationMethod','ZF');
numErr = biterr(txBits,recBits)

numErr = 0

Восстановите VHT-SIG-B в 2x2 канал MIMO для дБ SNR=10 и приемника, который имеет шумовую фигуру на 9 дБ. Подтвердите, что информационные биты восстанавливаются правильно.

Установите полосу пропускания канала и соответствующую частоту дискретизации.

cbw = 'CBW20';
fs = 20e6;

Создайте объект настройки VHT с полосой пропускания на 20 МГц и двумя каналами передачи. Сгенерируйте L-LTF и формы волны VHT-SIG-B.

vht = wlanVHTConfig('ChannelBandwidth',cbw,'NumTransmitAntennas',2, ...
    'NumSpaceTimeStreams',2);

txVHTLTF = wlanVHTLTF(vht);
[txVHTSIGB,txVHTSIGBBits] = wlanVHTSIGB(vht);

Передайте VHT-LTF и формы волны VHT-SIG-B через 2x2 канал TGac.

tgacChan = wlanTGacChannel('NumTransmitAntennas',2, ...
    'NumReceiveAntennas',2, 'ChannelBandwidth',cbw,'SampleRate',fs);
rxVHTLTF = tgacChan(txVHTLTF);
rxVHTSIGB = tgacChan(txVHTSIGB);

Добавьте белый шум для ОСШ = 10 дБ.

chNoise = comm.AWGNChannel('NoiseMethod','Signal to noise ratio (SNR)',...
    'SNR',10);

rxVHTLTF = chNoise(rxVHTLTF);
rxVHTSIGB = chNoise(rxVHTSIGB);

Добавьте дополнительный белый шум, соответствующий приемнику с шумовой фигурой на 9 дБ. Шумовое отклонение равно k*T*B*F, где k является константой Больцманна, T является температурой окружающей среды, B является полосой пропускания канала (частота дискретизации), и F является фигурой шума приемника.

nVar = 10^((-228.6+10*log10(290)+10*log10(fs)+9)/10);
rxNoise = comm.AWGNChannel('NoiseMethod','Variance','Variance',nVar);

rxVHTLTF = rxNoise(rxVHTLTF);
rxVHTSIGB = rxNoise(rxVHTSIGB);

Демодулируйте сигнал VHT-LTF и используйте его, чтобы сгенерировать оценку канала.

demodVHTLTF = wlanVHTLTFDemodulate(rxVHTLTF,vht);
chEst = wlanVHTLTFChannelEstimate(demodVHTLTF,vht);

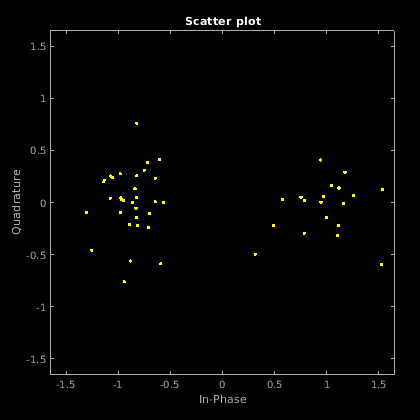

Восстановите информационные биты VHT-SIG-B. Отобразите график рассеивания компенсируемых символов.

[recVHTSIGBBits,eqSym,cpe] = wlanVHTSIGBRecover(rxVHTSIGB,chEst,nVar,cbw);
scatterplot(eqSym)

Отобразите общую ошибку фазы.

cpe

cpe = 0.0485

Определите количество ошибок между переданными и полученными информационными битами VHT-SIG-B.

numErr = biterr(txVHTSIGBBits,recVHTSIGBBits)

numErr = 0
