Визуализация и поиска в глубину в ширину

Этот пример показывает, как задать функцию, которая визуализирует результаты bfsearch и dfsearch путем выделения узлов и краев графика.

Создайте и постройте график ориентированного графа.

s = [1 2 3 3 3 3 4 5 6 7 8 9 9 9 10];
t = [7 6 1 5 6 8 2 4 4 3 7 1 6 8 2];
G = digraph(s,t);

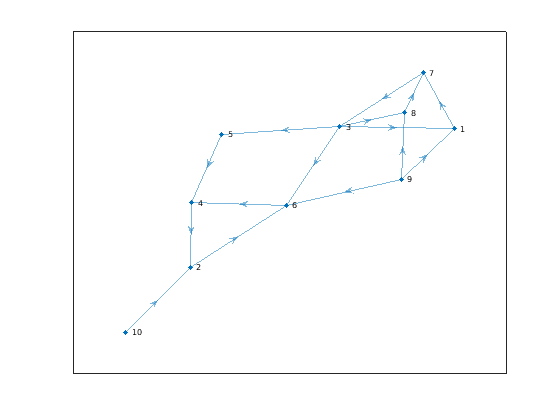

plot(G)

Выполните поиск в глубину на графике. Задайте 'allevents', чтобы возвратить все события в алгоритме. Кроме того, задайте Restart как true, чтобы гарантировать, что поиск посещает каждый узел в графике.

T = dfsearch(G, 1, 'allevents', 'Restart', true)

T =

  38x4 table

         Event          Node       Edge       EdgeIndex
    ________________    ____    __________    _________

    startnode             1     NaN    NaN       NaN
    discovernode          1     NaN    NaN       NaN
    edgetonew           NaN       1      7         1
    discovernode          7     NaN    NaN       NaN
    edgetonew           NaN       7      3        10
    discovernode          3     NaN    NaN       NaN
    edgetodiscovered    NaN       3      1         3
    edgetonew           NaN       3      5         4
    discovernode          5     NaN    NaN       NaN
    edgetonew           NaN       5      4         8
    discovernode          4     NaN    NaN       NaN
    edgetonew           NaN       4      2         7
    discovernode          2     NaN    NaN       NaN
    edgetonew           NaN       2      6         2
    discovernode          6     NaN    NaN       NaN
    edgetodiscovered    NaN       6      4         9
    finishnode            6     NaN    NaN       NaN
    finishnode            2     NaN    NaN       NaN
    finishnode            4     NaN    NaN       NaN
    finishnode            5     NaN    NaN       NaN
    edgetofinished      NaN       3      6         5
    edgetonew           NaN       3      8         6
    discovernode          8     NaN    NaN       NaN
    edgetodiscovered    NaN       8      7        11
    finishnode            8     NaN    NaN       NaN
    finishnode            3     NaN    NaN       NaN
    finishnode            7     NaN    NaN       NaN
    finishnode            1     NaN    NaN       NaN
    startnode             9     NaN    NaN       NaN
    discovernode          9     NaN    NaN       NaN
    edgetofinished      NaN       9      1        12
    edgetofinished      NaN       9      6        13
    edgetofinished      NaN       9      8        14
    finishnode            9     NaN    NaN       NaN
    startnode            10     NaN    NaN       NaN
    discovernode         10     NaN    NaN       NaN
    edgetofinished      NaN      10      2        15
    finishnode           10     NaN    NaN       NaN

Значения в таблице, T, полезны для визуализации поиска. Функциональный visualize_search.m показывает один способ использовать результаты поисковых запросов, выполняемых с bfsearch и dfsearch, чтобы подсветить узлы и края в графике согласно таблице событий, T. Функция делает паузу перед каждым шагом в алгоритме, таким образом, можно медленно продвигаться посредством поиска путем нажатия любой клавиши.

Сохраните visualize_search.m в текущей папке.

function visualize_search(G,t)
% G is a graph or digraph object, and t is a table resulting from a call to
% BFSEARCH or DFSEARCH on that graph.
%
% Example inputs:
% G = digraph([1 2 3 3 3 3 4 5 6 7 8 9 9 9 10], ...
%     [7 6 1 5 6 8 2 4 4 3 7 1 6 8 2]);
% t = dfsearch(g, 1, 'allevents', 'Restart', true);

% Copyright 1984-2017 The MathWorks, Inc.

isundirected = isa(G, 'graph');
if isundirected
    % Replace graph with corresponding digraph, because we need separate
    % edges for both directions
    [src, tgt] = findedge(G);
    G = digraph([src; tgt], [tgt; src], [1:numedges(G), 1:numedges(G)]);
end

h = plot(G,'NodeColor',[0.5 0.5 0.5],'EdgeColor',[0.5 0.5 0.5], 'EdgeLabelMode', 'auto');

for ii=1:size(t,1)
    switch t.Event(ii)
        case 'startnode'
            highlight(h,t.Node(ii),'MarkerSize',min(h.MarkerSize)*2);
        case 'discovernode'
            highlight(h,t.Node(ii),'NodeColor','r');
        case 'finishnode'
            highlight(h,t.Node(ii),'NodeColor','k');
        otherwise
            if isundirected
                edgeind = intersect(find(G.Edges.Weight == t.EdgeIndex(ii)), ...
                    findedge(G, t.Edge(ii, 1), t.Edge(ii, 2)));
            else
                edgeind = t.EdgeIndex(ii);
            end
            switch t.Event(ii)
                case 'edgetonew'
                    highlight(h,'Edges',edgeind,'EdgeColor','b');
                case 'edgetodiscovered'
                    highlight(h,'Edges',edgeind,'EdgeColor',[0.8 0 0.8]);
                case 'edgetofinished'
                    highlight(h,'Edges',edgeind,'EdgeColor',[0 0.8 0]);
            end
    end

    nodeStr = t.Node;
    if isnumeric(nodeStr)
        nodeStr = num2cell(nodeStr);
        nodeStr = cellfun(@num2str, nodeStr, 'UniformOutput', false);
    end

    edgeStr = t.Edge;
    if isnumeric(edgeStr)
        edgeStr = num2cell(edgeStr);
        edgeStr = cellfun(@num2str, edgeStr, 'UniformOutput', false);
    end

    if ~isnan(t.Node(ii))
        title([char(t{ii, 1}) ' on Node ' nodeStr{ii}]);
    else
        title([char(t{ii, 1}) ' on Edge (' edgeStr{ii, 1} ', ' edgeStr{ii, 2}, ...
            ') with edge index ' sprintf('%d ', t{ii, 4})]);
    end

    disp('Strike any key to continue...')
    pause
end
disp('Done.')
close all

Используйте эту команду, чтобы запустить visualize_search.m на графике G и результат поиска T:

  visualize_search(G,T)

График начинается как полностью серый, и затем новая часть результата поиска появляется каждый раз, когда вы нажимаете клавишу. Результаты поиска подсвечены согласно:

'startnode' - Стартовые узлы увеличиваются в размере.
'discovernode' - Узлы покраснели, когда они обнаружены.
'finishnode' - Узлы становятся черными после того, как они будут закончены.
'edgetonew' - Края, которые приводят к неоткрытым узлам, становятся синими.
'edgetodiscovered' - Края, которые приводят к обнаруженным узлам, меняют цвет на пурпурный.
'edgetofinished' - Края, которые приводят к законченным узлам, становятся зелеными.

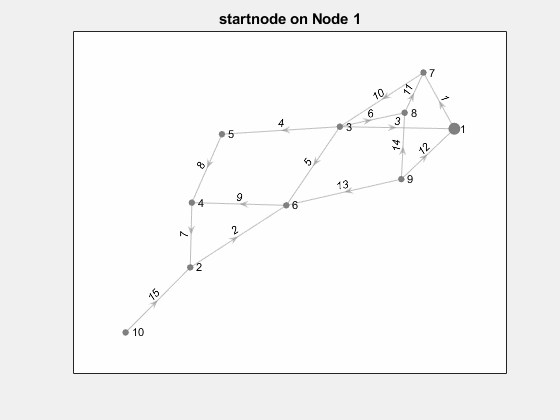

Эта анимация .gif показывает то, что вы видите, когда вы продвигаетесь через результаты visualize_search.m m.
