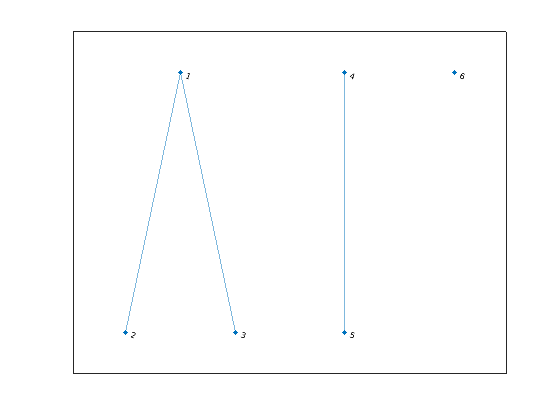

Создайте и постройте график неориентированного графа с тремя связанными компонентами. Используйте conncomp, чтобы определить, какому компоненту каждый узел принадлежит.

G = graph([1 1 4],[2 3 5],[1 1 1],6);
plot(G)

bins = conncomp(G)

bins = 1×6

     1     1     1     2     2     3

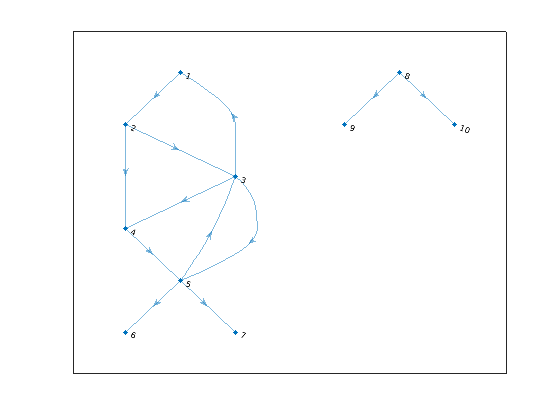

Создайте и постройте график ориентированного графа, и затем вычислите строго связанные компоненты и слабо соединенные компоненты. Слабо соединенные компоненты игнорируют направление соединяющихся краев.

s = [1 2 2 3 3 3 4 5 5 5 8 8];
t = [2 3 4 1 4 5 5 3 6 7 9 10];
G = digraph(s,t);
plot(G,'Layout','layered')

str_bins = conncomp(G)

str_bins = 1×10

     4     4     4     4     4     6     5     1     3     2

weak_bins = conncomp(G,'Type','weak')

weak_bins = 1×10

     1     1     1     1     1     1     1     2     2     2

Используйте второй вывод conncomp, чтобы извлечь самый большой компонент графика или удалить компоненты ниже определенного размера.

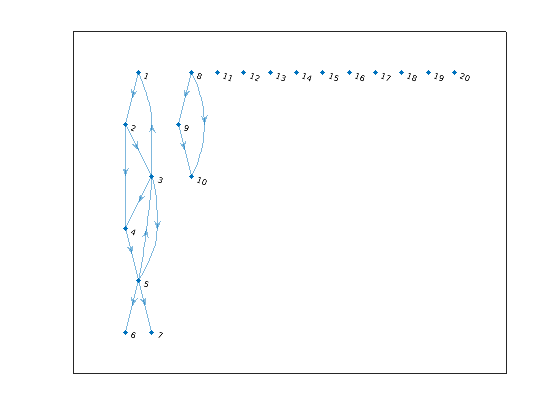

Создайте и постройте график ориентированного графа. График имеет один большой компонент, один маленький компонент и несколько компонентов, которые содержат только единственный узел.

s = [1 2 2 3 3 3 4 5 5 5 8 8 9];
t = [2 3 4 1 4 5 5 3 6 7 9 10 10];
G = digraph(s,t,[],20);
plot(G,'Layout','layered')

Вычислите слабо связанные компоненты и задайте два выходных параметров к conncomp, чтобы получить размер каждого компонента.

[bin,binsize] = conncomp(G,'Type','weak')

bin = 1×20

     1     1     1     1     1     1     1     2     2     2     3     4     5     6     7     8     9    10    11    12

binsize = 1×12

     7     3     1     1     1     1     1     1     1     1     1     1

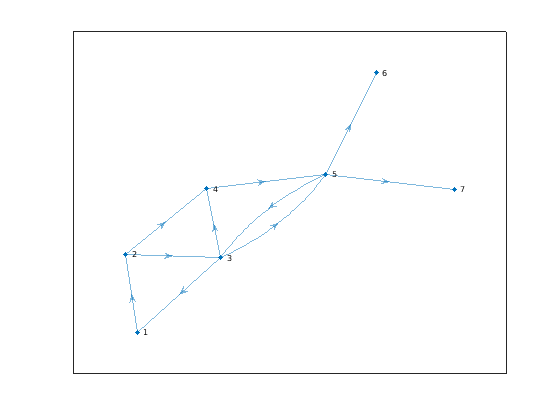

Используйте binsize, чтобы извлечь самый большой компонент из графика. idx является логическим индексом, указывающим, принадлежит ли каждый узел самому большому компоненту. Функция subgraph извлекает узлы, выбранные idx из G.

idx = binsize(bin) == max(binsize);
SG = subgraph(G, idx);
plot(SG)

Подобное использование binsizes должно отфильтровать компоненты на основе размера. Процедура подобна извлечению самого большого компонента, однако в этом случае каждый узел может принадлежать любому компоненту, который удовлетворяет требование размера.

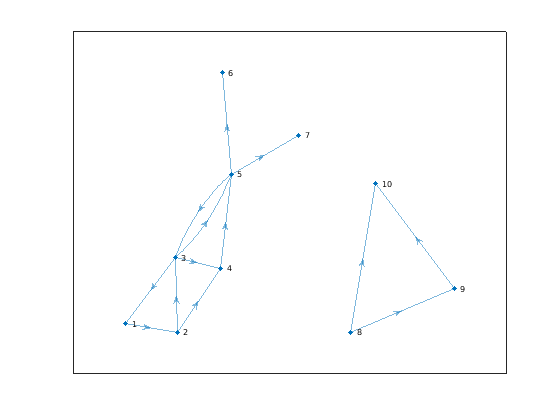

Отфильтруйте любые компоненты в G, которые имеют меньше чем 3 узла. idx является логическим индексом, указывающим, принадлежит ли каждый узел компоненту с 3 или больше узлами.

idx = binsize(bin) >= 3;
SG = subgraph(G, idx);
plot(SG)
