ссылка

Отобразите линию связи на карте

свернуть все на странице

Синтаксис

link(rx,tx)
link(rx,tx,propmodel)
link(___,Name,Value)
status = link(___)

Описание

пример

link(rx,tx) строит одностороннюю линию связи "точка-точка" между сайтом получателя и ретранслятором. График является цветом, закодированным, чтобы идентифицировать состояние успеха ссылки.

link(rx,tx,propmodel) строит линию связи на основе заданной модели распространения.

link(___,Name,Value)строит линию связи с помощью дополнительных опций, заданных парами Name,Value.

status = link(___) возвращает состояние успеха линии связи как true или false.

Примеры

свернуть все

Скрипт Open Live Script

Создайте ретранслятор.

tx = txsite('Name','MathWorks', ...
        'Latitude', 42.3001, ...
        'Longitude', -71.3503);

Создайте сайт получателя с чувствительностью, заданной в dBm.

 rx = rxsite('Name','Boston', ...
        'Latitude', 42.3601, ...
        'Longitude', -71.0589, ...
        'ReceiverSensitivity', -90);

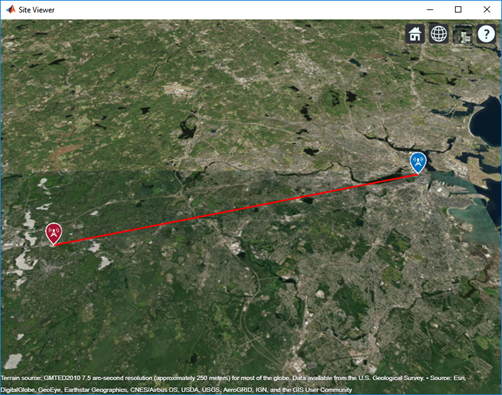

Постройте линию связи между передатчиком и получателем.

link(rx,tx)

Входные параметры

свернуть все

Сайт получателя, заданный как объект rxsite. Можно использовать входные параметры массивов, чтобы задать несколько сайтов.

Ретранслятор, заданный как объект txsite. Можно использовать входные параметры массивов, чтобы задать несколько сайтов.

Модель Propagation, заданная как вектор символов или строка. Можно также использовать пару "имя-значение" 'PropagationModel', чтобы задать этот параметр.

Типы данных: char | string

Аргументы в виде пар имя-значение

Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Type','power'

Модель Propagation, чтобы использовать для вычислений пути потерь, заданных как 'freespace', 'close-in', 'rain', 'gas', 'fog', или как объект, создала использование функции propagationModel.

Типы данных: char

Цвет успешных ссылок, заданных как триплет RGB или вектор символов. Для получения дополнительной информации смотрите ColorSpec (Color Specification).

Типы данных: char | double

Цвет неудачных ссылок, заданных как триплет RGB или вектор символов. Для получения дополнительной информации смотрите ColorSpec (Color Specification).

Типы данных: char | double

Сопоставьте для визуализации и данных о ландшафте, заданных как объект siteviewer или имя ландшафта. Допустимыми именами ландшафта является 'none', 'gmted2010' или имя пользовательских данных о ландшафте, добавленных с помощью addCustomTerrain. Значение по умолчанию является текущим Средством просмотра Сайта или новым Средством просмотра Сайта, если ни один не открыт.

Типы данных: char | string

Выходные аргументы

свернуть все

Состояние Success линий связи, возвращенных как M-by-N массивы. M является количеством ретрансляторов, и N является количеством сайтов получателя.

Смотрите также

| | | |

Темы

Введенный в R2017b
