Лос
Постройте или вычислите видимость угла обзора (LOS) между сайтами на карте
Синтаксис
los(site1,site2)los(site1,site2,Name,Value)vis = los(site1,site2,Name,Value)Описание
los( свойства наборов с помощью одной или нескольких пар "имя-значение". Например, site1,site2,Name,Value)los(site1,site2,'ObstructedColor','red') строит LOS, использующий красный, чтобы показать блокированную видимость.
vis = los(site1,site2,Name,Value)
Примеры
LOS от ретранслятора до сайта получателя
Постройте LOS от кампуса MathWorks Apple Hill до кампуса MathWorks Lakeside.
Создайте ретранслятор с антенной высоты 30 м.
tx = txsite('Name','MathWorks Apple Hill',... 'Latitude',42.3001,'Longitude',-71.3504,'AntennaHeight',30);
Создайте сайт получателя с антенной на уровне земли.
rx = rxsite('Name','MathWorks Lakeside', ... 'Latitude',42.3021,'Longitude',-71.3764);

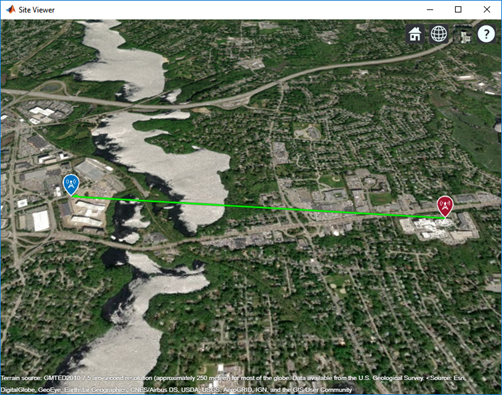

Постройте LOS между этими двумя сайтами.
los(tx,rx);
LOS от ретранслятора до двух сайтов получателя
Создайте ретранслятор с антенной высоты 30 м.
tx = txsite('Name','MathWorks Apple Hill',... 'Latitude',42.3001,'Longitude',-71.3504,'AntennaHeight',30);
Создайте два сайта получателя с антеннами на уровне земли.
names = ["Fenway Park","Bunker Hill Monument"]; lats = [42.3467,42.3763]; lons = [-71.0972,-71.0611];
Создайте массив сайта получателя.
rxs = rxsite('Name', names,... 'Latitude',lats,... 'Longitude',lons);

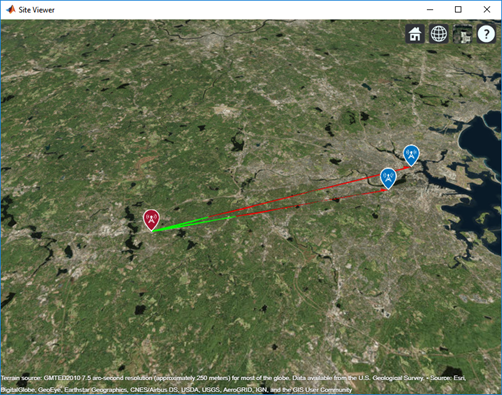

Постройте углы обзора на сайты получателя. Красный фрагмент LOS представляет затрудненную видимость.
los(tx,rxs);
