maboxplot
Создайте диаграмму для микроданных массива
Синтаксис
maboxplot(MAData)
maboxplot(MAData, ColumnName)
maboxplot(MAStruct, FieldName)
H = maboxplot(...)
[H, HLines]
= maboxplot(...)
maboxplot(..., 'Title', TitleValue,
...)
maboxplot(..., 'Notch', NotchValue,
...)
maboxplot(..., 'Symbol', SymbolValue,
...)
maboxplot(..., 'Orientation', OrientationValue,
...)
maboxplot(..., 'WhiskerLength', WhiskerLengthValue,
...)
maboxplot(..., 'BoxPlot', BoxPlotValue,
...)
Аргументы
MAData | Объект DataMatrix, числовой массив или структура, содержащая поле под названием Data. Значения в столбцах MAData будут использоваться, чтобы создать диаграммы. Если объект DataMatrix, имена столбцов используются в качестве меток в диаграмме. |
ColumnName | Массив имен столбцов, соответствующих данным в MAData, используемом в качестве меток в диаграмме. |
MAStruct | Структура микроданных массива. |
FieldName | Поле в структуре микроданных массива, MAStruct. Значения в поле FieldName будут использоваться, чтобы создать диаграммы. |
TitleValue | Вектор символов или строка, чтобы использовать в качестве заголовка для графика. Заголовком по умолчанию является FieldName. |
NotchValue | Логическое определение типа чертивших полей. Выбор:
false. |
OrientationValue | Вектор символов или строка, задающая ориентацию диаграммы. Выбор:
|
WhiskerLengthValue | Значение, задающее максимальную длину контактных усиков как функция межквартильного размаха (IQR). Контактный усик расширяет к самому экстремальному значению данных в 1.5. Если WhiskerLengthValue equals 0, то maboxplot отображает все значения данных вне поля, с помощью символа графического вывода Symbol. |
BoxPlotValue | Массив ячеек имени свойства / пары значения свойства, чтобы передать функции |
Описание
maboxplot( отображает диаграмму значений в столбцах MAData)MAData. MAData может быть объектом DataMatrix, числовым массивом или структурой, содержащей поле под названием Data, содержа микроданные массива.
maboxplot( маркирует имена столбцов диаграммы.MAData, ColumnName)
maboxplot( отображает диаграмму значений в поле MAStruct, FieldName)FieldName в структуре микроданных массива MAStruct. Если MAStruct является базирующимся блоком, maboxplot создает диаграмму значений в поле FieldName для каждого блока.
Примечание
Если вы обеспечиваете MAStruct, не обеспечивая FieldName, maboxplot использует элемент Signal в поле ColumnNames MAStruct, если Affymetrix®data или первый элемент в поле ColumnNames MAStruct, в противном случае.
H = maboxplot(...)
[ возвращается указатели строк раньше разделяли различные блоки в изображении. H, HLines]
= maboxplot(...)
maboxplot(..., 'PropertyName', PropertyValue, ...) maboxplot с дополнительными свойствами, которые используют имя свойства / пары значения свойства. Можно задать одно или несколько свойств в любом порядке. Каждый PropertyName должен быть заключен в одинарные кавычки и нечувствительный к регистру. Это имя свойства / пары значения свойства следующие:
maboxplot(..., 'Title', позволяет вам задавать заголовок графика. TitleValue,
...)TitleValue по умолчанию является FieldName.
maboxplot(..., 'Notch', если NotchValue,
...)NotchValue является true, чертит отмеченные поля. Значением по умолчанию является false , чтобы показать квадратные поля.
maboxplot(..., 'Symbol', позволяет вам задавать символ, используемый для значений выброса. SymbolValue,
...)Symbol по умолчанию является '+'.
maboxplot(..., 'Orientation', позволяет вам задавать ориентацию диаграммы. Выбором является OrientationValue,
...)'Vertical' и 'Horizontal'. Значение по умолчанию is 'Vertical'.
maboxplot(..., 'WhiskerLength', позволяет вам задавать длину контактного усика для диаграммы. WhiskerLengthValue,
...)WhiskerLengthValue задает максимальную длину контактных усиков как функция межквартильного размаха (IQR) (значение по умолчанию = 1.5). Контактный усик расширяет к самому экстремальному значению данных в WhiskerLength*IQR поля. Если WhiskerLengthValue равняется 0, то maboxplot отображает все значения данных вне поля, с помощью символа графического вывода Symbol.
maboxplot(..., 'BoxPlot', позволяет вам задавать аргументы, чтобы передать функции BoxPlotValue,
...)boxplot, которая создает диаграмму. BoxPlotValue является массивом ячеек имени свойства / пары значения свойства. Для допустимых пар смотрите, что boxplot функционирует.
Примеры
Отобразите диаграммы для микроданных массива
Этот пример показывает, как отобразить диаграммы для микроданных массива.
Загрузите MAT-файл, которому предоставляют программное обеспечение Bioinformatics Toolbox™, которое содержит данные о дрожжах. Этот MAT-файл включает три переменные: yeastvalues, матрица данных об экспрессии гена, genes, массива ячеек инвентарных номеров GenBank® для маркировки строк в yeastvalues, и times, вектора временных стоимостей для маркировки столбцов в yeastvalues.
load yeastdata

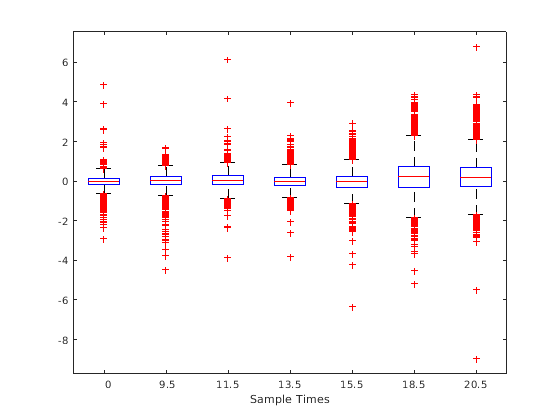

Покажите диаграмму данных об экспрессии гена.
maboxplot(yeastvalues,times);
xlabel('Sample Times');

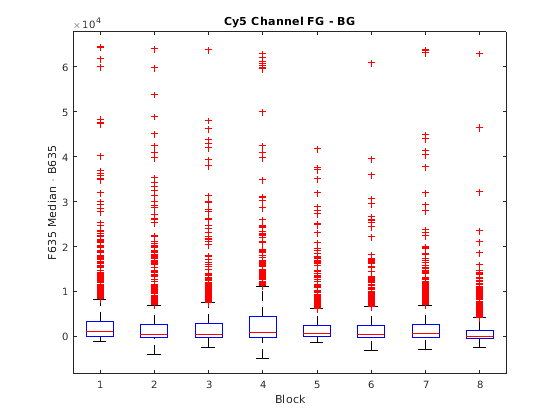

Используйте функцию gprread, чтобы создать структуру, содержащую микроданные массива и построить аргументы пары "имя-значение" использования данных функции maboxplot.
madata = gprread('mouse_a1wt.gpr'); maboxplot(madata,'F635 Median - B635','TITLE', 'Cy5 Channel FG - BG');
