ofdmdemod

Демодулируйте сигнал временного интервала, использующий ортогональное мультиплексирование деления частоты (OFDM)

свернуть все на странице

Синтаксис

outSym = ofdmdemod(ofdmSig,nfft,cplen)
outSym = ofdmdemod(ofdmSig,nfft,cplen,symOffset)
outSym = ofdmdemod(ofdmSig,nfft,cplen,symOffset,nullidx)
[outSym,pilots] = ofdmdemod(ofdmSig,nfft,cplen,symOffset,nullidx,pilotidx)

Описание

пример

outSym = ofdmdemod(ofdmSig,nfft,cplen) выполняет демодуляцию OFDM на входном сигнале области времени, заданном в ofdmSig, с помощью размера БПФ, заданного nfft и циклической длиной префикса, заданной cplen. Для получения информации см. Демодуляцию OFDM.

outSym = ofdmdemod(ofdmSig,nfft,cplen,symOffset) применяет смещение выборки символа, symOffset, для каждого символа OFDM перед демодуляцией входа.

пример

outSym = ofdmdemod(ofdmSig,nfft,cplen,symOffset,nullidx) удаляет пустые поднесущие из местоположений, заданных в nullidx. Для этого синтаксиса смещение выборки символа применяется к каждому символу OFDM, и количеством строк в выводе является nfft – length(nullidx), который составляет удаление пустых поднесущих. Используйте пустые поднесущие, чтобы составлять поднесущие DC и защитные полосы. Для получения информации смотрите Выделение Поднесущей и Защитные полосы.

пример

[outSym,pilots] = ofdmdemod(ofdmSig,nfft,cplen,symOffset,nullidx,pilotidx) возвращает экспериментальные поднесущие для экспериментальных индексов, заданных в pilotidx. Для этого синтаксиса смещение выборки символа применяется к каждому символу OFDM, и количеством строк в выводе является nfft – length(nullidx) – length(pilotidx), который составляет удаление пустых и экспериментальных поднесущих. Функция принимает, что экспериментальные местоположения поднесущей являются тем же самым через каждый символ OFDM и передают антенну.

Примеры

свернуть все

Скрипт Open Live Script

OFDM-демодулируйте сигнал с различными длинами CP для различных символов.

Инициализируйте входные параметры, задающие местоположения для пустых и экспериментальных поднесущих. Сгенерируйте случайные данные и выполните модуляцию OFDM.

nfft = 64;
cplen = [16 32];
nSym = 2;
dataIn = complex(randn(nfft,nSym),randn(nfft,nSym));
y1 = ofdmmod(dataIn,nfft,cplen);

Демодулируйте символы OFDM. Сравните результаты с исходными входными данными. Различие между сигналами незначительно.

x1 = ofdmdemod(y1,nfft,cplen);
max(x1-dataIn)
ans = 1×2 complex
10-15 ×

   0.2220 - 0.7772i   0.2498 - 0.8882i
Открыть скрипт

Примените OFDM, мультиплексирующий к 16-QAM ссылке SISO сигнала с Релеевским замиранием.

s1 = RandStream('mt19937ar','Seed',12345);
nFFT = 64;
cpLen = 16;
nullIdx = [1:6 33 64-4:64].';
numTones = nFFT-length(nullIdx);

modOrd = 4;
qam = comm.RectangularQAMModulator('ModulationOrder',2^modOrd, ...
    'BitInput',true,'NormalizationMethod','Average power');

maxDopp = 1;
pathDelays = [0 4e-3 8e-3];
pathGains = [0 -2 -3];
sRate = 1000;
sampIdx = round(pathDelays/(1/sRate)) + 1;

chan = comm.RayleighChannel('PathGainsOutputPort',true, ...
    'MaximumDopplerShift',maxDopp,'PathDelays',pathDelays, ...
    'AveragePathGains',pathGains,'SampleRate',sRate, ...
    'RandomStream','mt19937ar with seed');

data = randi(s1,[0 1],modOrd*numTones,1);
modOut = qam(data);

Примените модуляцию OFDM и передайте сигнал через канал.

y = ofdmmod(modOut,nFFT,cpLen,nullIdx);
[fadSig, pg] = chan(y);

Определите смещение выборки символа. OFDM демодулируют полученный сигнал.

symOffset = min(max(sampIdx),cpLen)
x = ofdmdemod(fadSig,nFFT,cpLen,symOffset,nullIdx); % with a time shift

symOffset =

     9

Преобразуйте усиления пути, pg, к скалярным усилениям касаний. Используйте усиления касания для коррекции во время восстановления сигнала.

hImp = complex(zeros(1,nFFT));
hImp(:,sampIdx) = mean(pg,1);
hall = fftshift(fft(hImp.'),1);
dataIdx = double(setdiff((1:nFFT)',nullIdx));
h = hall(dataIdx);

Компенсируйте сигнал.

eqH = conj(h)./(conj(h).*h);
eqSig = eqH.*x;

cdScope = comm.ConstellationDiagram('ShowReferenceConstellation',true, ...
    'ReferenceConstellation',constellation(qam));

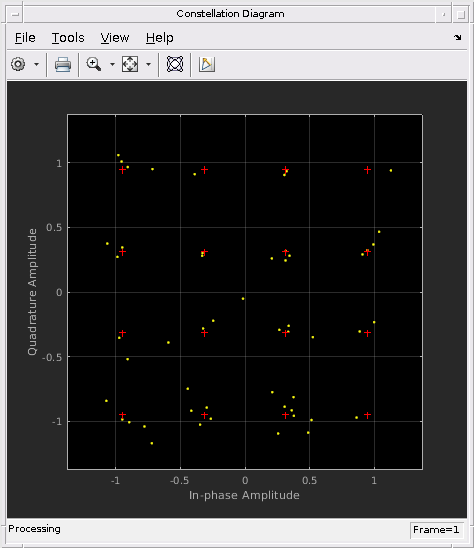

cdScope(eqSig);

Демодулируйте 16-QAM символы, чтобы восстановить сигнал. Вычислите частоту ошибок по битам.

qamdem = comm.RectangularQAMDemodulator('ModulationOrder',2^modOrd, ...
    'BitOutput',true,'NormalizationMethod','Average power');
rxBits = qamdem(eqSig);

numErr = biterr(data,rxBits);
disp(['Number of bit errors: ' num2str(numErr) ' out of ' num2str(length(data)) ' bits.'])

Number of bit errors: 3 out of 208 bits.
Скрипт Open Live Script

OFDM-демодулируйте ввод данных, который включает пустую и экспериментальную упаковку.

Инициализируйте входные параметры, задав местоположения для пустых и экспериментальных поднесущих. Сгенерируйте случайные данные и выполните модуляцию OFDM.

nfft     = 64;
cplen    = 16;
nSym     = 10;
nullIdx  = [1:6 33 64-4:64]';
pilotIdx = [12 26 40 54]';
numDataCarrs = nfft-length(nullIdx)-length(pilotIdx);
dataIn = complex(randn(numDataCarrs,nSym),randn(numDataCarrs,nSym));
pilots = repmat(pskmod((0:3).',4),1,nSym);
y2 = ofdmmod(dataIn,nfft,cplen,nullIdx,pilotIdx,pilots);

Демодулируйте символы OFDM. Сравните результаты с исходными входными данными, чтобы показать, что существует незначительное различие между демодулируемым сигналом и исходными данными и экспериментальными сигналами.

symOffset = cplen;
[x2,rxPilots] = ofdmdemod(y2,nfft,cplen,symOffset,nullIdx,pilotIdx);
max(x2-dataIn)
ans = 1×10 complex
10-15 ×

   0.5551 + 0.2220i   0.2220 + 0.4441i   0.4441 - 0.2220i   0.4718 - 0.3331i  -0.1665 - 0.4441i  -0.3331 - 0.8049i   0.6661 - 0.2220i   0.0000 + 0.5829i   0.2220 + 0.4441i   0.3331 + 0.4441i


max(rxPilots-pilots)
ans = 1×10 complex
10-15 ×

   0.0000 + 0.3331i   0.1837 - 0.2220i  -0.4441 - 0.2776i   0.2220 + 0.2220i   0.2220 - 0.1665i   0.0000 - 0.3445i   0.3331 + 0.0441i  -0.4441 - 0.1225i   0.4441 + 0.1943i   0.4441 + 0.3192i

Входные параметры

свернуть все

Модулируемые символы OFDM, заданные как 2D массив комплексных символов.

  • Если cplen является скаляром, размером массивов является ((nfft + cplen) × N Sym)-by-NR.

  • Если cplen является вектором - строкой, размером массивов является ((nfft × N Sym) + sum (cplen))-by-NR.

    N Sym является количеством символов на антенну и N R, является количеством, получают антенны.

Типы данных: double | single
Поддержка комплексного числа: Да

Длина БПФ, заданная как целое число, больше, чем или равный 8. nfft эквивалентен количеству поднесущих, используемых в процессе демодуляции.

Типы данных: double

Циклическая длина префикса, заданная как скаляр или как вектор - строка из длины N Sym.

  • Когда вы задаете cplen как скаляр, циклическая длина префикса является тем же самым для всех символов через все антенны.

  • Когда вы задаете cplen как вектор - строку из длины N Sym, циклическая длина префикса может отличаться через символы, но остается та же длина через все антенны.

Типы данных: double

Смещение выборки символа, заданное как значения от 0 до cplen.

  • Если вы не задаете symOffset, значение по умолчанию является смещением, равным cplen.

  • Если вы задаете symOffset как скаляр, то же смещение используется для всех символов.

  • Если вы задаете symOffset как вектор - строку, значение смещения может отличаться для каждого символа.

Для получения информации смотрите Смещение Работы с окнами и Символа.

Типы данных: double

Индексы пустых местоположений поднесущей, заданных как вектор-столбец со значениями элемента от 1 до nfft. Если вы задаете nullidx, количеством строк в outSym является (nfft-length(nullidx)). Для получения информации смотрите Выделение Поднесущей и Защитные полосы.

Типы данных: double

Индексы экспериментальных местоположений поднесущей, заданных как вектор-столбец со значениями элемента от 1 до nfft. Если вы задаете pilotidx, количеством строк в outSym является (nfft-length(nullidx)-length(pilotidx)).For информация, смотрите Выделение Поднесущей и Защитные полосы.

Типы данных: double

Выходные аргументы

свернуть все

Выведите демодулируемые символы, возвращенные как N D NSym NR числовым массивом символов. N D должен равняться nfft – length(nullidx) – length(pilotidx). N Sym является количеством символов OFDM на антенну. N R является количеством, получают антенны. Для получения информации см. Демодуляцию OFDM.

Экспериментальные поднесущие, возвращенные как Пилот N NSym NR числовым массивом символов. Пилот N должен равняться длине pilotidx. N Sym является количеством символов OFDM на антенну. N R является количеством, получают антенны. Функция принимает, что экспериментальные местоположения поднесущей являются тем же самым через каждый символ OFDM и передают антенну. Используйте comm.OFDMDemodulator, чтобы отличаться экспериментальные местоположения поднесущей через символы OFDM или антенны.

Больше о

свернуть все

Демодуляция OFDM

Демодулятор OFDM демультиплексирует сигнал временного интервала мультиподнесущей использование ортогональной модуляции деления частоты.

Демодуляция OFDM использует операцию FFT, которая приводит к потокам данных параллели N. Демодулятор OFDM состоит из банка корреляторов N, с одним коррелятором, присвоенным каждой поднесущей OFDM, сопровождаемой преобразованием параллельного кода в последовательный.

Выделение поднесущей и защитные полосы

Отдельные поднесущие OFDM выделяются как данные, пилот или пустые поднесущие.

Как показано здесь, поднесущие определяются как данные, DC, пилот, поднесущих защитной полосы.

  • Поднесущие данных передают пользовательские данные.

  • Экспериментальные поднесущие используются для оценки канала.

  • Пустые поднесущие не передают данных. Поднесущие без данных используются, чтобы обеспечить пустой указатель DC и служить буферами между блоками ресурса OFDM.

    • Пустая поднесущая DC является центром диапазона частот с индексным значением (nfft/2 + 1), если nfft даже, или ((nfft + 1) / 2), если nfft нечетен.

    • Защитные полосы обеспечивают буферы между последовательными символами OFDM, чтобы защитить целостность переданных сигналов путем сокращения интерференции межсимвола.

Пустые поднесущие позволяют вам смоделировать защитные полосы и местоположения поднесущей DC для определенных стандартов, таких как различные 802,11 формата, LTE, WiMAX, или для пользовательских выделений. Можно выделить местоположение пустых указателей путем присвоения вектора пустых индексов поднесущей.

Работа с окнами и смещение символа

Чтобы уменьшать интерференцию межсимвола (ISI), введенный работой с окнами сигнала, примененной в передатчике, функция применяет дробное смещение символа перед демодуляцией каждого символа OFDM. К работе с окнами сигнала часто применяются переданные символы OFDM, чтобы сглаживать разрыв между последовательными символами OFDM. Работа с окнами уменьшает межсимвол внеполосный ISI эмиссии но увеличений.

Оконный символ OFDM состоит из циклического префикса (CP), данных о символе ODFM, плюс области работы с окнами вначале и конец символа. Продвижение и запаздывающие плечи работы с окнами имеют хвосты как показано в фигуре.

Чтобы уменьшать ISI, можно выровнять демонстрационную синхронизацию сигнала путем определения смещения выборки символа, которое применяется перед демодуляцией символа OFDM.

Задайте смещение выборки символа как значение с 0 на CP L.

  • Когда смещение выборки символа является скаляром с 0 на CP L, окно FFT начинает в X +1 выборку длины CP.

  • Когда смещение выборки символа является нулем, никакое смещение не применяется, и окно FFT запускается на первой выборке символа.

  • Когда смещение выборки символа является циклической длиной префикса, CP L, окно FFT начинается после последней выборки CP. Это смещение является настройкой по умолчанию, если смещение выборки символа не задано.
