qammod

Квадратурная амплитудная модуляция

свернуть все на странице

Синтаксис

y = qammod(x,M)
y = qammod(x,M,symOrder)
y = qammod(___,Name,Value)

Описание

пример

y = qammod(x,M) возвращается основополосная квадратурная амплитуда модулируется (QAM) сигнализируют о данном входном сигнале, который x и модуляция заказывают M.

пример

y = qammod(x,M,symOrder) возвращает модулируемый сигнал и задает порядок символа.

пример

y = qammod(___,Name,Value) задает поведение модуляции с помощью пар Name,Value и любого из предыдущих синтаксисов.

Входные параметры

свернуть все

Входной сигнал, заданный как скаляр, вектор, матрица или трехмерный массив. Элементы x должны быть двоичными значениями или целыми числами, которые колеблются от 0 до (M – 1), где M является порядком модуляции.

Примечание

К входному сигналу процесса как двоичные элементы, набор пара "имя-значение" 'InputType' к 'bit'. Для двоичных входов количество строк должно быть целочисленным кратным log2 (M). Группы log2 (M) биты сопоставлены на символ с первым битом, представляющим MSB и последний бит, представляющий LSB.

Типы данных: double | single | fi | int8 | int16 | uint8 | uint16

Порядок модуляции, заданный как скалярное целое число степени двойки. Порядок модуляции задает число точек в сигнальном созвездии.

Пример: 16

Типы данных: double

Порядок символа, заданный как 'gray', 'bin' или вектор.

  • серый Используйте упорядоченное расположение Кода Грея

  • 'bin' — Используйте естественное двоично кодированное упорядоченное расположение

  • Вектор — Использование пользовательское упорядоченное расположение символа

Векторы должны использовать уникальные элементы, значения которых колеблются от 0 до M – 1. Первый элемент соответствует верхней левой точке совокупности с последующими элементами, бегущими по столбцам слева направо.

Пример: [0 3 1 2]

Типы данных: char | double

Аргументы в виде пар имя-значение

Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Введите тип, заданный как пара, разделенная запятой, состоящая из 'InputType' и или 'integer' или 'bit'. Если вы задаете 'integer', входной сигнал должен состоять из целых чисел от 0 до M – 1. Если вы задаете 'bit', входной сигнал должен содержать двоичные значения, и количество строк должно быть целочисленным кратным log2 (M).

Типы данных: char

Модульный средний флаг степени, заданный как пара, разделенная запятой, состоящая из UnitAveragePower и логического скаляра. Когда этим флагом является true, функция масштабирует совокупность к средней степени 1 ватта, на который ссылаются к 1 Ому. Когда этим флагом является false, функция масштабирует совокупность так, чтобы точки совокупности QAM были разделены минимальным расстоянием 2.

Типы данных: логический

Тип выходных данных, заданный как пара, разделенная запятой, состоящая из 'OutputDataType' и числового текстового объекта. Смотрите numerictype для получения дополнительной информации о построении этих объектов. Если OutputDataType не использован, типом выходных данных является double для double или встроенных целочисленных входных параметров и single для входных параметров single.

Опция, чтобы построить совокупность, заданную как пара, разделенная запятой, состоящая из 'PlotConstellation' и логического скаляра. Чтобы построить совокупность QAM, установите PlotConstellation на true.

Типы данных: логический

Выходные аргументы

свернуть все

Модулируемый сигнал, возвращенный как комплексный скаляр, вектор, матрица или трехмерный массив. Для целочисленных входных параметров вывод y имеет те же размерности как входной сигнал x. Для битных входных параметров количество строк в y является количеством строк в x, разделенном на log2 (M).

Типы данных: double | single

Примеры

свернуть все

Скрипт Open Live Script

Модулируйте данные с помощью QAM и отобразите результат в графике рассеивания.

Установите порядок модуляции к 16 и создайте вектор данных, содержащий каждый из возможных символов.

M = 16;
x = (0:M-1)';

Модулируйте данные с помощью функции qammod.

y = qammod(x,M);

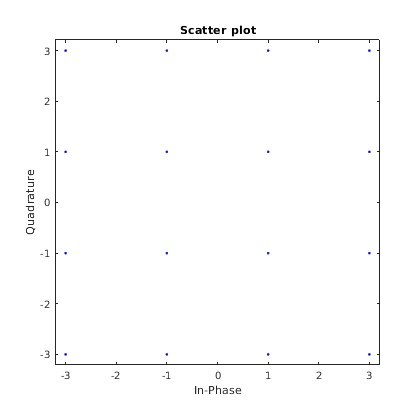

Отобразите модулируемое сигнальное созвездие с помощью функции scatterplot.

scatterplot(y)

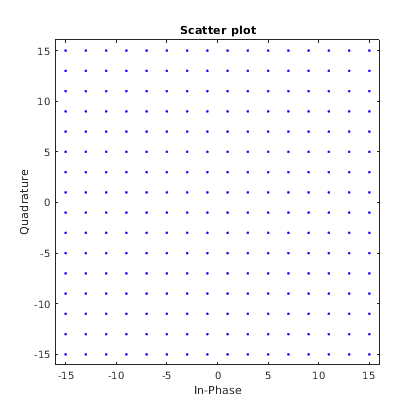

Установите порядок модуляции к 256 и отобразите график рассеивания модулируемого сигнала.

M = 256;
x = (0:M-1)';
y = qammod(x,M);
scatterplot(y)

Скрипт Open Live Script

Модулируйте случайные символы данных с помощью QAM. Нормируйте модулятор вывод так, чтобы это имело среднюю силу сигнала 1 Вт.

Установите порядок модуляции и сгенерируйте случайные данные.

M = 64;
x = randi([0 M-1],1000,1);

Модулируйте данные. Используйте пару "имя-значение" 'UnitAveragePower', чтобы установить выходной сигнал иметь среднюю силу 1 Вт.

y = qammod(x,M,'UnitAveragePower',true);

Подтвердите, что сигнал имеет модульную среднюю силу.

avgPower = mean(abs(y).^2)
avgPower = 1.0070

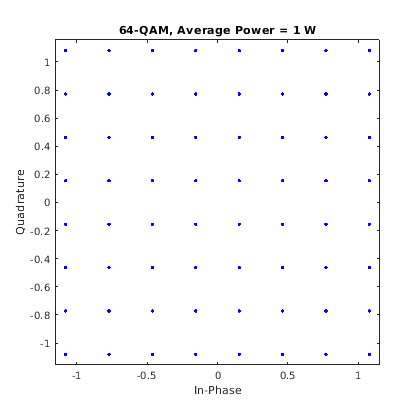

Постройте получившуюся совокупность.

scatterplot(y)
title('64-QAM, Average Power = 1 W')

Скрипт Open Live Script

Постройте совокупности QAM для Грэя, двоичного файла и пользовательских отображений символа.

Установите порядок модуляции и создайте случайную последовательность данных.

M = 16;
d = randi([0 M-1],1000,1);

Модулируйте данные и постройте его совокупность.

y = qammod(d,M,'PlotConstellation',true);

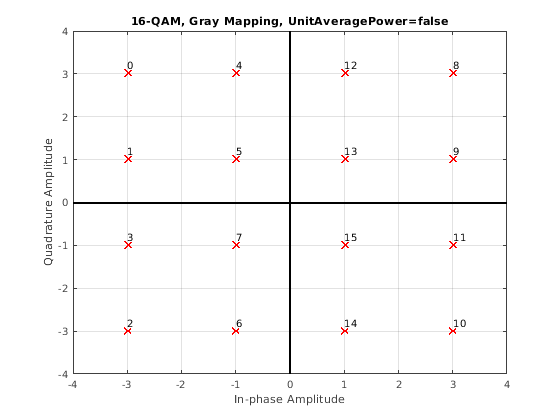

Символ по умолчанию, сопоставляющий использование Грэй, заказывающий. Упорядоченное расположение точек не последовательно.

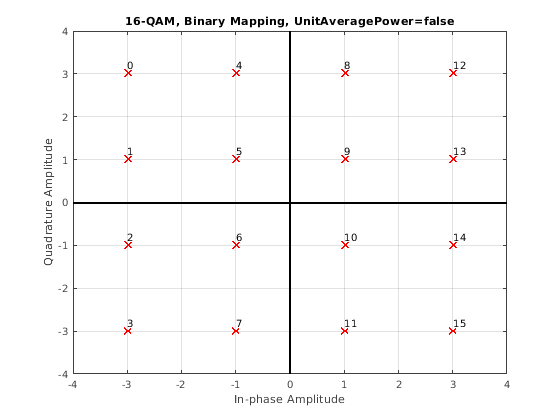

Повторите процесс модуляции с бинарным отображением символа.

z = qammod(d,M,'bin','PlotConstellation',true);

Отображение символа выполняет естественный бинарный приказ и последовательно.

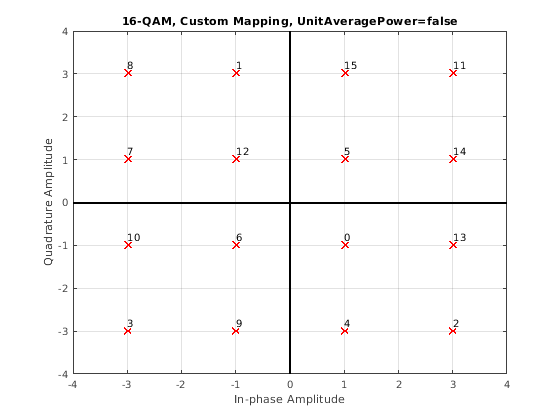

Создайте пользовательское отображение символа.

smap = randperm(16)-1;

Модулируйте и постройте совокупность.

w = qammod(d,M,smap,'PlotConstellation',true);

Открыть скрипт

Модулируйте последовательность битов, использующих 64-QAM. Передайте сигнал через шумный канал. Отобразите результирующую схему совокупности.

Установите порядок модуляции и определите количество битов на символ.

M = 64;
k = log2(M);

Создайте последовательность двоичных данных. При использовании двоичных входов количество строк во входе должно быть целочисленным кратным количество битов на символ.

data = randi([0 1],1000*k,1);

Модулируйте сигнал с помощью битных входных параметров и установите его иметь модульную среднюю силу.

txSig = qammod(data,M,'InputType','bit','UnitAveragePower',true);

Передайте сигнал через шумный канал.

rxSig = awgn(txSig,25);

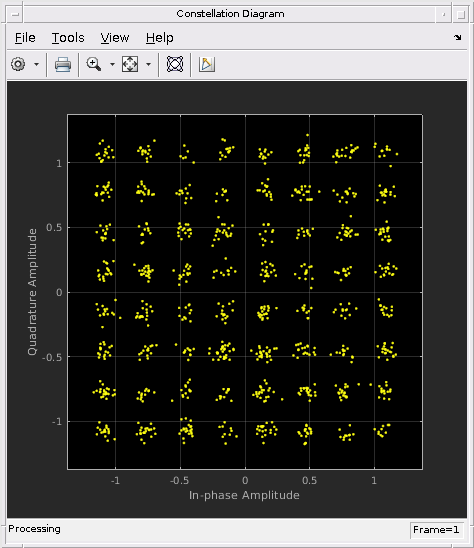

Постройте схему совокупности.

cd = comm.ConstellationDiagram('ShowReferenceConstellation',false);
step(cd,rxSig)

Скрипт Open Live Script

Демодулируйте фиксированную точку, о которой QAM сигнализируют и проверяют, что данные восстанавливаются правильно.

Установите порядок модуляции и определите количество битов на символ.

M = 64;
bitsPerSym = log2(M);

Сгенерируйте случайные биты. При работе в битном режиме длина входных данных должна быть целочисленным кратным количество битов на символ.

x = randi([0 1],10*bitsPerSym,1);

Модулируйте входные данные с помощью бинарного отображения символа. Установите модулятор выводить данные фиксированной точки. Тип числовых данных подписывается с 16-битным размером слова и 10-битной дробной длиной.

y = qammod(x,M,'bin','InputType','bit','OutputDataType', ...
    numerictype(1,16,10));

Демодулируйте 64-QAM сигнал. Проверьте, что демодулируемые данные совпадают с входными данными.

z = qamdemod(y,M,'bin','OutputType','bit');
s = isequal(x,double(z))
s = logical
   1

Больше о

свернуть все

Код Грея

Gray code, также известный как отраженный двоичный код, является системой, где комбинации двоичных разрядов в смежных точках совокупности отличаются только на один бит.

Вопросы совместимости

развернуть все

Ошибки, запускающиеся в R2018b

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.
