dsp. CICCompensationDecimator

Компенсируйте децимирующий фильтр CIC с помощью КИХ decimator

Описание

Можно компенсировать недостатки CIC decimator, а именно, его свисание полосы пропускания и широкая область перехода, следующим это с компенсацией decimator. Эта Система object™ позволяет вам разработать и использовать такой фильтр.

Компенсировать недостатки CIC-фильтра с помощью КИХ decimator:

Создайте объект dsp.CICCompensationDecimator и установите его свойства.
Вызовите объект с аргументами, как будто это была функция.

Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты? MATLAB.

Создание

Синтаксис

ciccompdec = dsp.CICCompensationDecimator

ciccompdec = dsp.CICCompensationDecimator(decim)

ciccompdec = dsp.CICCompensationDecimator(cic)

ciccompdec = dsp.CICCompensationDecimator(cic,decim)

ciccompdec = dsp.CICCompensationDecimator(___,Name,Value)

Описание

ciccompdec = dsp.CICCompensationDecimator возвращает Системный объект, ciccompdec, который применяет КИХ decimator к каждому каналу входного сигнала. Используя свойства объекта, децимирующий фильтр может быть разработан, чтобы компенсировать предыдущий CIC-фильтр.

ciccompdec = dsp.CICCompensationDecimator(decim) возвращает компенсацию CIC decimator Системный объект, с набором свойств DecimationFactor к decim.

ciccompdec = dsp.CICCompensationDecimator(cic) возвращает компенсацию CIC decimator Системный объект, с CICRateChangeFactor, CICNumSections и свойствами CICDifferentialDelay, заданными в Системном объекте dsp.CICDecimator, cic.

ciccompdec = dsp.CICCompensationDecimator(cic,decim) возвращает компенсацию CIC decimator Системный объект, ciccompdec, с CICRateChangeFactor, CICNumSections и свойствами CICDifferentialDelay, заданными в Системном объекте dsp.CICDecimator cic и набор свойств DecimationFactor к decim.

пример

ciccompdec = dsp.CICCompensationDecimator(___,Name,Value) возвращает компенсацию CIC decimator объект с каждым заданным набором свойств к заданному значению. Заключите каждое имя свойства в кавычки. Можно использовать этот синтаксис с любыми предыдущими комбинациями входных аргументов.

Свойства

развернуть все

Если в противном случае не обозначено, свойства являются ненастраиваемыми, что означает, что вы не можете изменить их значения после вызова объекта. Объекты блокируют, когда вы вызываете их, и функция release разблокировала их.

Если свойство является настраиваемым, можно изменить его значение в любое время.

Для получения дополнительной информации об изменении значений свойств смотрите Разработку системы в MATLAB Используя Системные объекты (MATLAB).

`CICDifferentialDelay` — Дифференциальная задержка CIC-фильтра компенсируется
`1` (значение по умолчанию) | положительный целочисленный скаляр

Задайте дифференциальную задержку CIC-фильтра, компенсируемого как положительный целочисленный скаляр.

`CICNumSections` — Количество разделов компенсируемого CIC-фильтра
`2` (значение по умолчанию) | положительный целочисленный скаляр

Задайте количество разделов CIC-фильтра, компенсируемого как положительный целочисленный скаляр.

`CICRateChangeFactor` — Фактор изменения уровня CIC-фильтра компенсируется
`2` (значение по умолчанию) | положительный целочисленный скаляр

Задайте фактор изменения уровня CIC-фильтра, компенсируемого как положительный целочисленный скаляр.

`DecimationFactor` — Фактор десятикратного уменьшения компенсатора
`2` (значение по умолчанию) | положительный целочисленный скаляр

Задайте фактор десятикратного уменьшения Системного объекта компенсатора как положительный целочисленный скаляр.

`DesignForMinimumOrder` — Разработайте фильтр минимального заказа или заданного порядка
`true` (значение по умолчанию) | `false`

Задайте, разработать ли фильтр минимального заказа или фильтр заданного порядка как логический скаляр. Значением по умолчанию является true, который соответствует фильтру минимального заказа.

`FilterOrder` — Порядок фильтра компенсатора десятикратного уменьшения
12 (значений по умолчанию) | положительный целочисленный скаляр

Задайте порядок фильтра компенсатора десятикратного уменьшения как положительный целочисленный скаляр.

Зависимости

Это свойство применяется только, когда вы устанавливаете свойство DesignForMinimumOrder на false.

`PassbandFrequency` — Частота ребра полосы пропускания в герц
`100000` (значение по умолчанию) | положительный действительный скаляр

Задайте частоту ребра полосы пропускания как положительный действительный скаляр, выраженный в герц. PassbandFrequency должен быть меньше, чем _Fs/2, где _Fs является входной частотой дискретизации.

`PassbandRipple` — Отфильтруйте пульсацию полосы пропускания в децибелах
`0.1` (значение по умолчанию) | положительный действительный скаляр

Задайте пульсацию полосы пропускания фильтра как положительный действительный скаляр, выраженный в децибелах.

`SampleRate` — Введите частоту дискретизации в герц
`1200000` (значение по умолчанию) | положительный действительный скаляр

Задайте входную частоту дискретизации как положительный действительный скаляр, выраженный в герц.

Типы данных: single | double

`StopbandAttenuation` — Отфильтруйте затухание полосы задерживания в децибелах
`60` (значение по умолчанию) | положительный действительный скаляр

Задайте затухание полосы задерживания фильтра как положительный действительный скаляр, выраженный в децибелах.

`StopbandFrequency` — Частота ребра полосы задерживания в герц
`400000` (значение по умолчанию) | положительный действительный скаляр

Задайте частоту ребра полосы задерживания как положительный действительный скаляр, выраженный в герц. StopbandFrequency должен быть меньше, чем _Fs/2, где _Fs является входной частотой дискретизации.

Свойства фиксированной точки

`CoefficientsDataType` — Word и дробные длины коэффициентов
`numerictype(1,16)` (значение по умолчанию) | объект `numerictype`

Word и дробные длины коэффициентов, заданных как объект numerictype без знака или со знаком. Значение по умолчанию, numerictype(1,16) соответствует числовому текстовому объекту со знаком с 16-битными коэффициентами и дробной длиной, определенной на основе содействующих значений, чтобы дать самую лучшую точность.

Это свойство не является настраиваемым.

Размер слова вывода - то же самое как размер слова входа. Дробная продолжительность вывода вычисляется таким образом, что целый динамический диапазон вывода может быть представлен без переполнения. Для получения дополнительной информации о том, как дробная продолжительность вывода вычисляется, см. Правила Точности Фиксированной точки для Предотвращения Переполнения в КИХ-Фильтрах.

`RoundingMethod` — Округление метода для выходных операций фиксированной точки
`'Floor'` (значение по умолчанию) | `'Ceiling'` | `'Convergent'` | `'Nearest'` | `'Round'` | `'Simplest'` | `'Zero'`

Округление метода для выходных операций фиксированной точки, заданных как вектор символов. Для получения дополнительной информации об округляющихся режимах смотрите Точность и Область значений.

Использование

Для версий ранее, чем R2016b, используйте функцию step, чтобы запустить алгоритм Системного объекта. Аргументы к step являются объектом, который вы создали, сопровождаемый аргументами, показанными в этом разделе.

Например, y = step(obj,x) и y = obj(x) выполняют эквивалентные операции.

Синтаксис

y = ciccompdecim(x)

Описание

пример

y = ciccompdecim(x) возвращает отфильтрованные и субдискретизируемые значения, y, входного сигнала, x.

Входные параметры

развернуть все

`x` Ввод данных
вектор | матрица

Ввод данных, заданный как вектор или матрица. Системный объект обрабатывает _Ki × матрица входа N как N независимые каналы, десятикратно уменьшая каждый канал по первой размерности.

Этот объект не поддерживает комплексные данные фиксированной точки без знака.

Выходные аргументы

развернуть все

`y` Фильтрованный и субдискретизируемый сигнал
вектор | матрица

Фильтрованный и субдискретизируемый сигнал, возвращенный как вектор или матрица. Для _Ki × матрица входа N, результатом является _Ko × выходная матрица N, где _Ko = _Ki / M и M является фактором десятикратного уменьшения.

Функции объекта

Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:

release(obj)

развернуть все

Характерный для dsp.CICCompensationDecimator

`freqz`	Частотная характеристика фильтра
`fvtool`	Визуализируйте частотную характеристику фильтров DSP
`info`	Информация о Системном объекте фильтра
`cost`	Оценка стоится за реализацию Системных объектов фильтра
`coeffs`	Отфильтруйте коэффициенты
`polyphase`	Многофазное разложение многоскоростного фильтра
`generatehdl`	Сгенерируйте HDL-код для квантованного фильтра DSP (требует Filter Design HDL Coder),

Характерный для всех системных объектов

`step`	Запустите алгоритм Системного объекта
`release`	Высвободите средства и позвольте изменения в значениях свойств Системного объекта и введите характеристики
`reset`	Сбросьте внутренние состояния Системного объекта

Примеры

развернуть все

Импульс и частотная характеристика компенсации CIC Decimator

Скрипт Open Live Script

Разработайте компенсацию CIC decimator. Задайте фактор десятикратного уменьшения, чтобы быть 2, частота полосы пропускания, чтобы быть 4 кГц, частота полосы задерживания, чтобы быть 4,5 кГц, и входная частота дискретизации, чтобы быть 16 кГц.

fs = 16e3;
fPass = 4e3;
fStop = 4.5e3;

CICCompDecim = dsp.CICCompensationDecimator('DecimationFactor',2,'PassbandFrequency',fPass, ...
    'StopbandFrequency',fStop,'SampleRate',fs);

Постройте импульсный ответ. Групповая задержка фильтра 45.5.

fvtool(CICCompDecim,'Analysis','impulse')

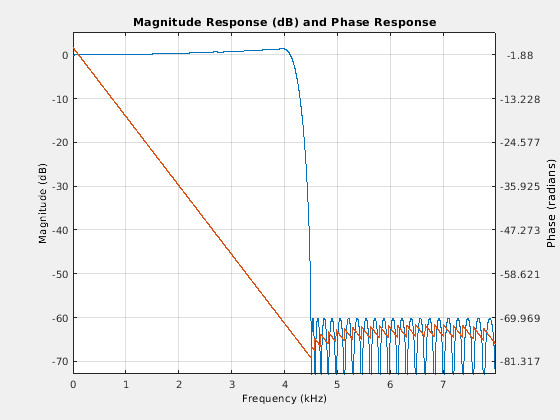

Постройте значение и Фазовый отклик.

fvtool(CICCompDecim,'Analysis','freq')

Компенсация проект Decimator

Этот пример использование:

Скрипт Open Live Script

Примечание: Если вы используете R2016a или более ранний релиз, заменяете каждый вызов объекта с эквивалентным синтаксисом шага. Например, obj(x) становится step(obj,x).

Разработайте компенсацию decimator для существующего CIC decimator наличие шести разделов и фактора десятикратного уменьшения 6.

CICDecim = dsp.CICDecimator('DecimationFactor',6, ...
    'NumSections',6);

Создайте компенсацию decimator. Задайте фактор десятикратного уменьшения 2, входную частоту дискретизации 16 кГц, частоту полосы пропускания 4 кГц и частоту полосы задерживания 4,5 кГц.

fs = 16e3;
fPass = 4e3;
fStop = 4.5e3;

CICCompDecim = dsp.CICCompensationDecimator(CICDecim, ...
    'DecimationFactor',2,'PassbandFrequency',fPass, ...
    'StopbandFrequency',fStop,'SampleRate',fs);

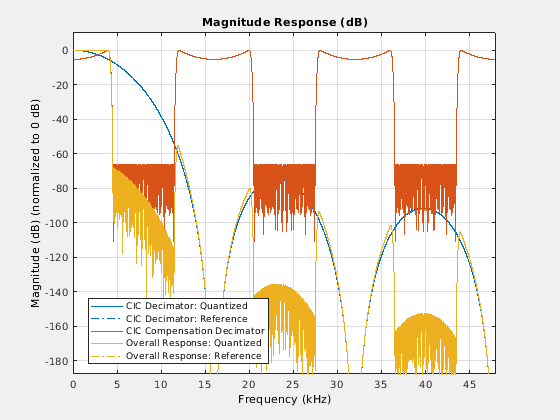

Визуализируйте частотную характеристику каскада. Нормируйте все ответы значения на 0 дБ.

filtCasc = dsp.FilterCascade(CICDecim,CICCompDecim);

f = fvtool(CICDecim, CICCompDecim, filtCasc, ...
    'Fs', [fs*6 fs fs*6]);

f.NormalizeMagnitudeto1 = 'on';
legend(f,'CIC Decimator','CIC Compensation Decimator', ...
    'Overall Response');

Примените проект к случайному входному сигналу с 1200 выборками. Сохраните подкошенный вывод по первому измерению y массива.

x = dsp.SignalSource(fi(rand(1200,1),1,16,15),'SamplesPerFrame',120);

y = fi(zeros(100,1),1,32,20);

for ind = 1:10
    x2 = CICDecim(x());
    y(((ind-1)*10)+1:ind*10,1) = CICCompDecim(x2);
end

Алгоритмы

Ответом CIC-фильтра дают:

$H_{c i c} (ω) = {[\frac{\sin (\frac{R D ω}{2})}{\sin (\frac{ω}{2})}]}^{N}$

R, D и N являются фактором изменения уровня, дифференциальной задержкой и количеством разделов CIC-фильтра, соответственно.

После десятикратного уменьшения cic ответ имеет form:okay

$H_{c i c} (ω) = {[\frac{\sin (\frac{D ω}{2})}{\sin (\frac{ω}{2 R})}]}^{N}$

Нормированная версия этого последнего ответа является той, которую должен компенсировать компенсатор CIC. Следовательно, ответ полосы пропускания компенсатора CIC должен принять следующую форму:

$H_{c i c c o m p} (ω) = {[R D \frac{\sin (\frac{ω}{2 R})}{\sin (\frac{D ω}{2})}]}^{N} для ω \leq ω_{p} < π$

где ω _p является частотой полосы пропускания фильтра компенсации CIC.

Заметьте что, когда ω/2R ≪ π, предыдущее уравнение для Hciccomp (ω) может быть упрощено с помощью факта, которые sin (x) ≅ x:

$H_{c i c c o m p} (ω) \approx {[\frac{(\frac{D ω}{2})}{\sin (\frac{D ω}{2})}]}^{N} = {[s i n c (\frac{D ω}{2})]}^{- N} для ω \leq ω_{p} < π$

Это предыдущее уравнение является инверсией sinc приближение к истинному обратному ответу полосы пропускания CIC-фильтра.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Указания и ограничения по применению:

Смотрите системные объекты в Генерации кода MATLAB (MATLAB Coder).

Эта генерация кода поддержки объектов для ARM^® Cortex^®-M и процессоров ARM Cortex-A.

Преобразование фиксированной точки
Преобразуйте алгоритмы с плавающей точкой в фиксированную точку с помощью Fixed-Point Designer™.

Этот объект не поддерживает комплексные данные фиксированной точки без знака.
