Построение нескольких графиков на тех же осях координат

По умолчанию новые графики очищают существующие графики и сбрасывают свойства осей, такие как заголовок. Однако можно использовать команду hold on, чтобы построить несколько графиков в тех же осях. Например, постройте два графика и график рассеивания. После отключите удержание командой hold off.

x = linspace(0,10,50);
y1 = sin(x);
plot(x,y1)
title('Combine Plots')

hold on

y2 = sin(x/2);
plot(x,y2)

y3 = 2*sin(x);
scatter(x,y3)

hold off

Когда состояние удержания включено, новые графики не очищают существующие графики или сбрасывают свойства осей, такие как заголовок или подписи по осям. Цикл графиков через цвета и линии разрабатывает на основе свойств ColorOrder и LineStyleOrder осей. Пределы осей и значения деления могут настроить, чтобы хранить новые данные.

Создание нескольких осей в фигуре Используя подграфики

Создайте несколько осей на одной фигуре с помощью функции subplot, которая делит фигуру на сетку подграфиков. Первые два входных параметров к subplot указывают на количество подграфиков в каждой строке и столбце. Третий вход задает, какой подграфик активен. Положения подграфика цифр MATLAB строкой. Графические функции, такие как plot и title, предназначаются для активного подграфика.

Например, создайте два сложенных подграфика в 2 1 сетка в рамках окна рисунка. Добавьте заголовок на каждый подграфик.

subplot(2,1,1);
x = linspace(0,10,50);
y1 = sin(x);
plot(x,y1)
title('Subplot 1')

subplot(2,1,2);
y2 = rand(50,1);
scatter(x,y2)
title('Subplot 2')

Создайте Подграфик который Промежутки Несколько Положений Сетки

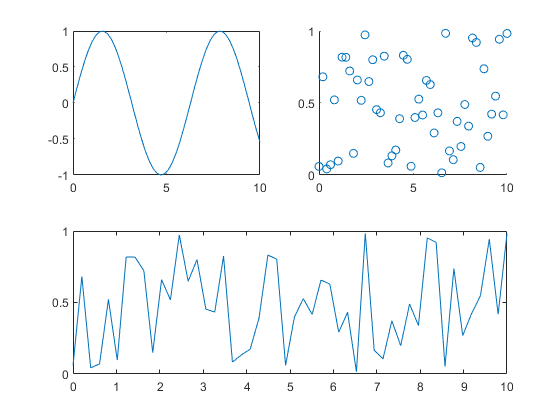

Чтобы создать подграфик, который охватывает несколько положений сетки, задайте третий входной параметр к функции subplot как массив положений. Например, создайте сетку 2 на 2 подграфиков. Создайте два подграфика в верхней части фигуры и один подграфик, который охватывает целую нижнюю половину.

figure
subplot(2,2,1);
x = linspace(0,10,50);
y1 = sin(x);
plot(x,y1)

subplot(2,2,2);
y2 = rand(50,1);
scatter(x,y2)

subplot(2,2,[3 4]);
y3 = rand(50,1);
plot(x,y2)

Измените внешний вид подграфика

Измените внешний вид подграфика путем установки свойств базового объекта Axes. Доступ к объекту Axes с помощью выходного аргумента от функции subplot. Также можно использовать объекты Axes в качестве первого входного параметра к графическим функциям, чтобы гарантировать, что функция предназначается для правильного подграфика.

Например, создайте два подграфика и присвойте объекты Axes переменным ax1 и ax2. Измените размер шрифта осей и цвет оси X для первого подграфика. Добавьте линии сетки во второй подграфик.

figure
ax1 = subplot(2,1,1);
x = linspace(0,10,50);
y1 = sin(x);
plot(ax1,x,y1)
title(ax1,'Subplot 1')
ax1.FontSize = 14;
ax1.XColor = 'red';

ax2 = subplot(2,1,2);
y2 = rand(50,1);
scatter(ax2,x,y2)
title(ax2,'Subplot 2')
grid(ax2,'on')

Добавьте супер заголовок на сетку подграфиков

Когда вы создаете фигуру с подграфиками, вы можете хотеть добавить заголовок, который применяется ко всем подграфикам. Начиная в R2018b, можно использовать функцию sgtitle, чтобы добавить заголовок на сетку подграфиков.

subplot(2,1,1);
x = linspace(0,10,50);
y1 = sin(x);
plot(x,y1)
title('Subplot 1')

subplot(2,1,2);
y2 = rand(50,1);
scatter(x,y2)
title('Subplot 2')

sgtitle('My Subplot Grid Title')
