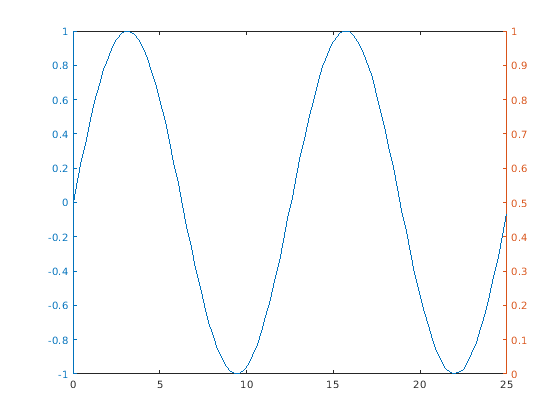

Создание оси Yслева от графика

Создайте ось Y с левой и правой стороны графика. Команда yyaxis left создает оси и активирует левую сторону. Последующие графические функции, такие как plot, предназначаются для активной стороны. Отобразите данные на графике вдоль левой оси Y.

x = linspace(0,25);
y = sin(x/2);
yyaxis left
plot(x,y);

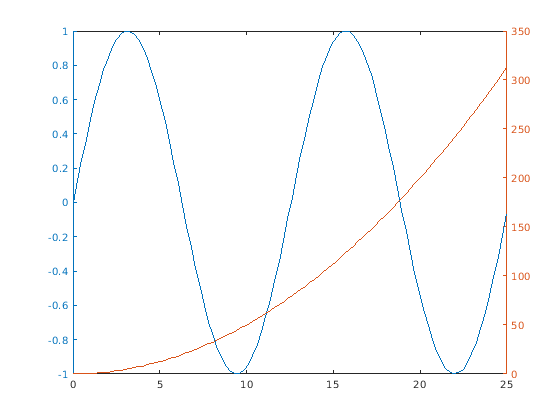

Создание оси Y справа от графика

Активируйте правую сторону с помощью yyaxis right. После отобразите данные на графике относительно правай оси Y.

r = x.^2/2;
yyaxis right
plot(x,r);

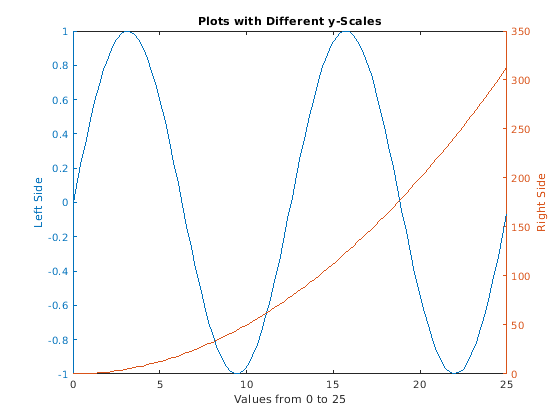

Добавление заголовка и подписей по осям

Управление тем, какая сторона осей является активной, осуществляется с помощью команд yyaxis left и yyaxis right . Затем добавьте заголовок и подписи по осям.

yyaxis left
title('Plots with Different y-Scales')
xlabel('Values from 0 to 25')
ylabel('Left Side')

yyaxis right
ylabel('Right Side')

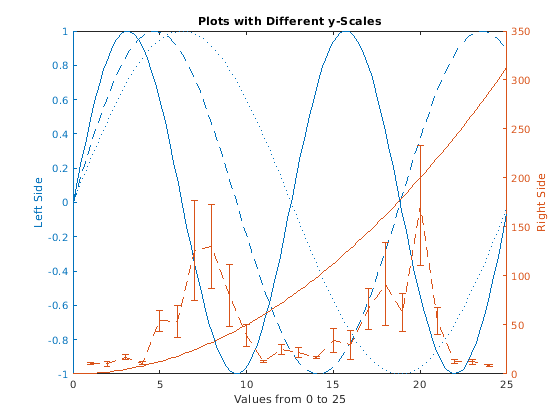

Построение нескольких графиков на одной оси

Отобразить несколько графиков на левой оси можно используя команду hold on. Добавьте график errorbar для правой оси. Новые графики используют тот же цвет соответствующей графикам по оси Y, а стиль линии повторяется циклически. Команда hold on влияет на обе оси - на левую и правую ось.

hold on

yyaxis left
y2 = sin(x/3);
plot(x,y2);
y3 = sin(x/4);
plot(x,y3);

yyaxis right
load count.dat;
m = mean(count,2);
e = std(count,1,2);
errorbar(m,e)

hold off

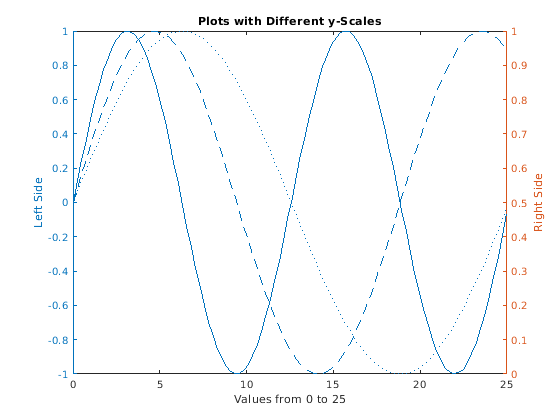

Очистка графика по одной из осей

Очистить данные для правой оси можно вначале автивировав нужную сторону, а после использовать команду cla.

yyaxis right
cla

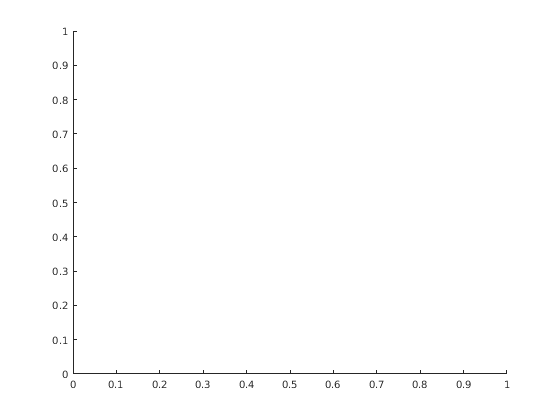

Очистка графика и удаление правой оси

Очистить весь график и удалить правую ось Y можно командой cla reset.

cla reset

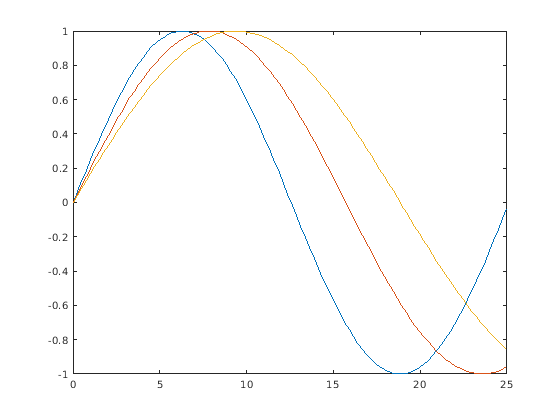

Теперь вы можете создать график, и он будет иметь только одну ось Y. Например, постройте три графика вдоль одной оси Y.

xx = linspace(0,25);
yy1 = sin(xx/4);
yy2 = sin(xx/5);
yy3 = sin(xx/6);
plot(xx,yy1,xx,yy2,xx,yy3)

Добавление второй оси Yк существующему графику

Добавить вторую ось Y к существующему графику можно используя команду yyaxis. Существующие графики и левая ось Y не изменяют цвета. Правая ось y использует следующий цвет в порядке цвета осей. Новые графики, добавленные к осям, используют тот же цвет в качестве соответствующей оси Y.

yyaxis right
rr1 = exp(xx/6);
rr2 = exp(xx/8);
plot(xx,rr1,xx,rr2)
