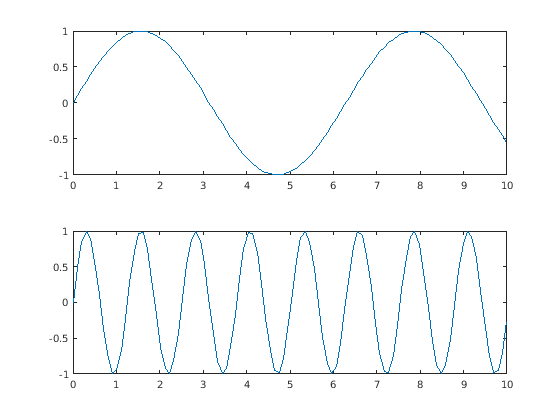

Создайте фигуру с двумя сложенными подграфиками. Постройте синусоиду в каждом.

subplot(2,1,1);
x = linspace(0,10);
y1 = sin(x);
plot(x,y1)

subplot(2,1,2);
y2 = sin(5*x);
plot(x,y2)

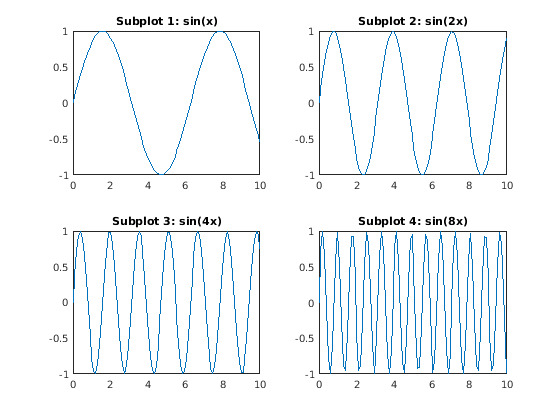

Создайте фигуру, разделенную на четыре подграфика. Постройте синусоиду в каждом и заголовке каждый подграфик.

subplot(2,2,1)
x = linspace(0,10);
y1 = sin(x);
plot(x,y1)
title('Subplot 1: sin(x)')

subplot(2,2,2)
y2 = sin(2*x);
plot(x,y2)
title('Subplot 2: sin(2x)')

subplot(2,2,3)
y3 = sin(4*x);
plot(x,y3)
title('Subplot 3: sin(4x)')

subplot(2,2,4)
y4 = sin(8*x);
plot(x,y4)
title('Subplot 4: sin(8x)')

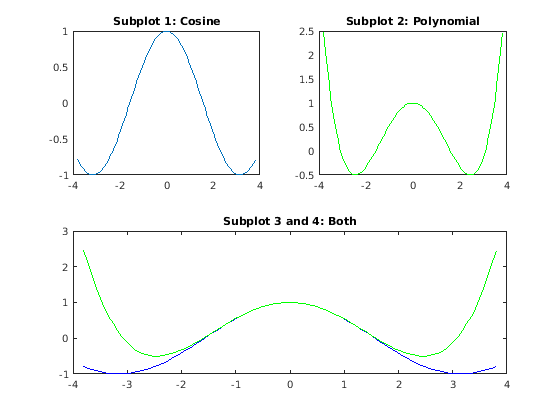

Создайте фигуру, содержащую с тремя подграфиками. Создайте два подграфика через верхнюю половину фигуры и третий подграфик, который охватывает более низкую половину фигуры. Добавьте заголовки на каждый подграфик.

subplot(2,2,1);
x = linspace(-3.8,3.8);
y_cos = cos(x);
plot(x,y_cos);
title('Subplot 1: Cosine')

subplot(2,2,2);
y_poly = 1 - x.^2./2 + x.^4./24;
plot(x,y_poly,'g');
title('Subplot 2: Polynomial')

subplot(2,2,[3,4]);
plot(x,y_cos,'b',x,y_poly,'g');
title('Subplot 3 and 4: Both')

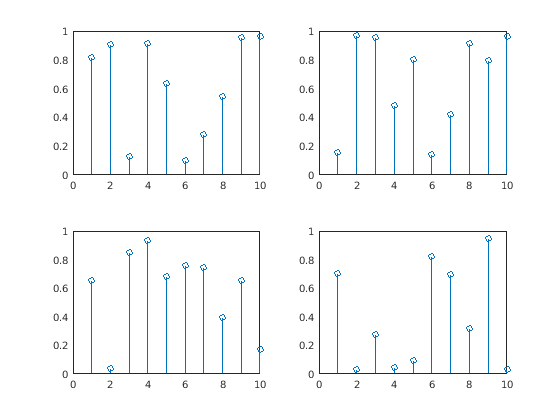

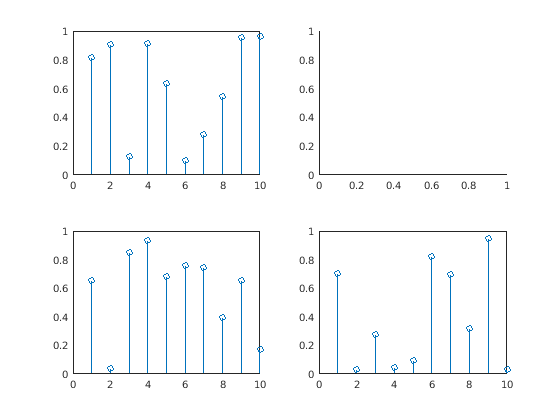

Создайте фигуру с четырьмя диаграммами стебель-листья случайных данных. Затем замените второй подграфик на пустые оси.

for k = 1:4
    data = rand(1,10);
    subplot(2,2,k)
    stem(data)
end

subplot(2,2,2,'replace')

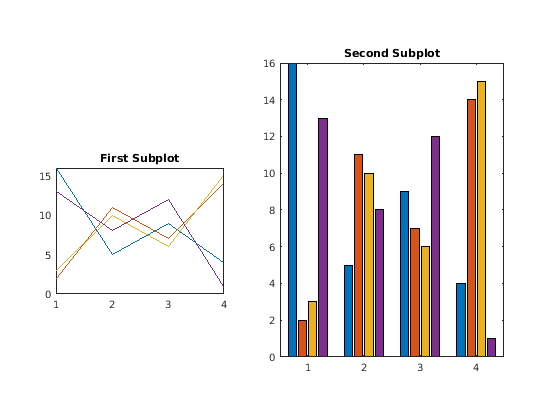

Создайте фигуру с двумя подграфиками, которые не выравниваются с положениями сетки. Задайте пользовательское положение для каждого подграфика.

pos1 = [0.1 0.3 0.3 0.3];
subplot('Position',pos1)
y = magic(4);
plot(y)
title('First Subplot')

pos2 = [0.5 0.15 0.4 0.7];
subplot('Position',pos2)
bar(y)
title('Second Subplot')

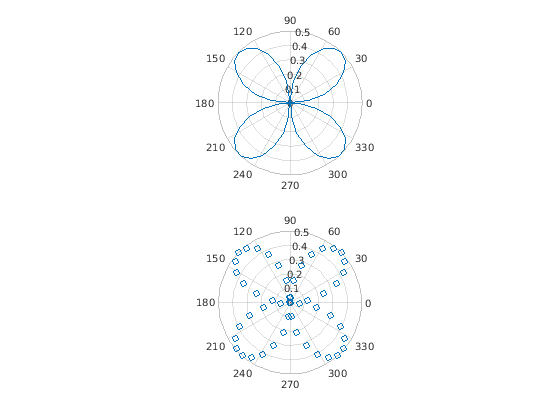

Создайте фигуру с двумя полярными осями. Создайте полярную линейную диаграмму в верхнем подграфике и полярной диаграмме поля точек в более низком подграфике.

figure
ax1 = subplot(2,1,1,polaraxes);
theta = linspace(0,2*pi,50);
rho = sin(theta).*cos(theta);
polarplot(ax1,theta,rho)

ax2 = subplot(2,1,2,polaraxes);
polarscatter(ax2,theta,rho)

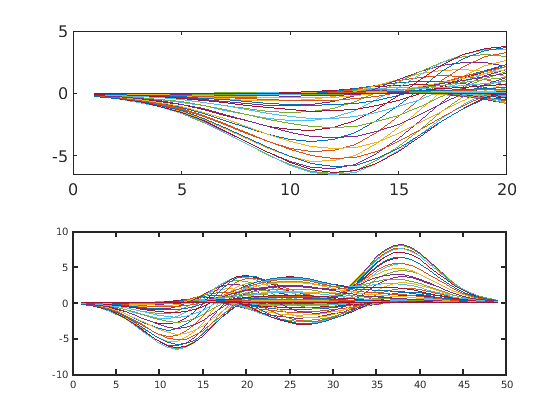

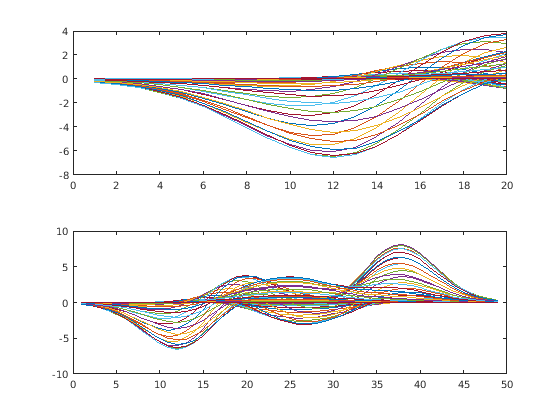

Создайте фигуру с двумя подграфиками. Присвойте объекты Axes переменным ax1 и ax2. Задайте объекты Axes как входные параметры к функциям построения графика, чтобы гарантировать, что функции строят в определенный подграфик.

ax1 = subplot(2,1,1);
Z = peaks;
plot(ax1,Z(1:20,:))

ax2 = subplot(2,1,2);
plot(ax2,Z)

Измените оси путем установки свойств объектов Axes. Измените размер шрифта для верхнего подграфика и ширину линии для более низкого подграфика. Некоторые функции построения графика устанавливают свойства осей. Выполните функции построения графика прежде, чем задать свойства осей постараться не заменять существующие настройки свойства осей.

Примечание: Начиная в R2014b, можно использовать запись через точку, чтобы установить свойства. Если вы используете более раннюю версию, используйте вместо этого функцию set.

ax1.FontSize = 15;
ax2.LineWidth = 2;

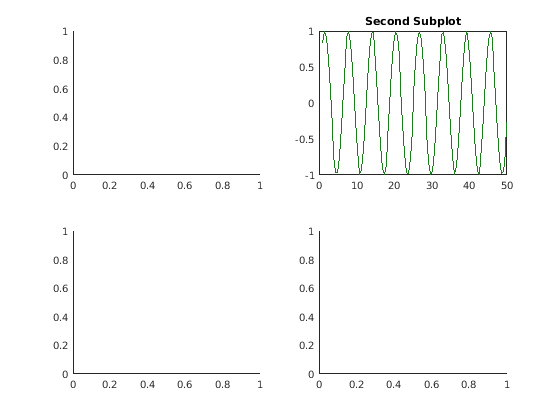

Создайте фигуру с несколькими подграфиками. Храните объекты Axes в векторном ax. Затем делайте второй подграфик текущими осями. Создайте линейную диаграмму и измените пределы по осям для второго подграфика. По умолчанию графические функции предназначаются для текущей системы координат.

for k = 1:4
    ax(k) = subplot(2,2,k);
end

subplot(ax(2))
x = linspace(1,50);
y = sin(x);
plot(x,y,'Color',[0.1, 0.5, 0.1])
title('Second Subplot')
axis([0 50 -1 1])

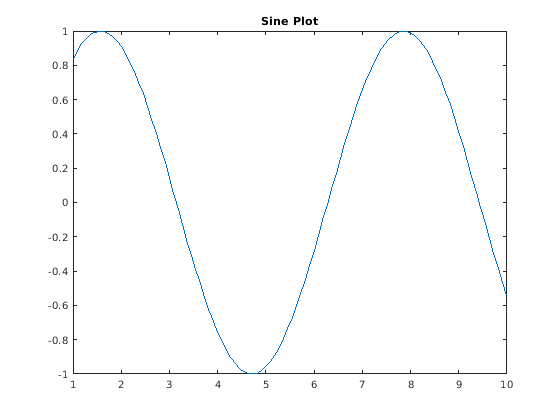

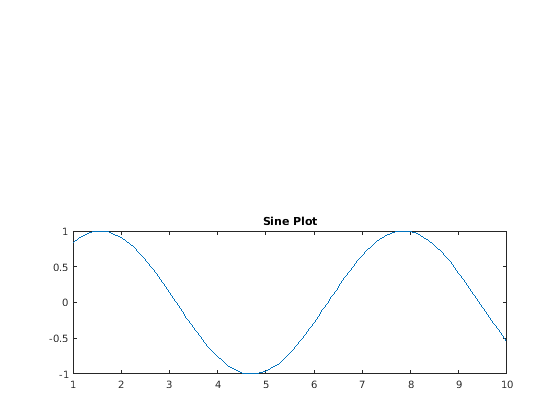

Создайте линейную диаграмму. Затем преобразуйте оси так, чтобы это был более низкий подграфик фигуры. Функция подграфика использует фигуру, в которой существовали исходные оси.

x = linspace(1,10);
y = sin(x);
plot(x,y)
title('Sine Plot')

ax = gca;
subplot(2,1,2,ax)

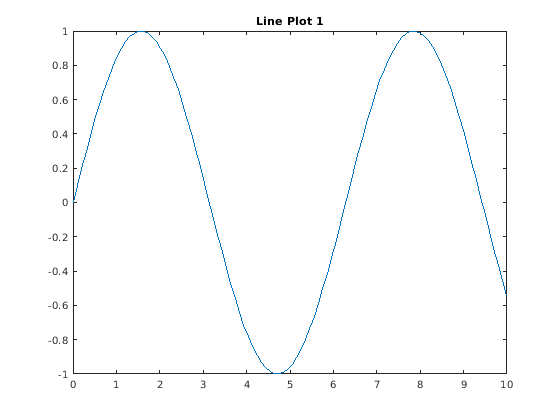

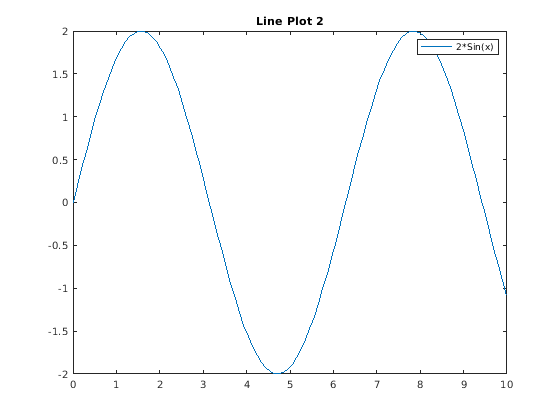

Объедините оси, которые существуют в отдельных фигурах на одной фигуре с подграфиками.

figure
x = linspace(0,10);
y1 = sin(x);
plot(x,y1)
title('Line Plot 1')

ax1 = gca;

figure
y2 = 2*sin(x);
plot(x,y2)
title('Line Plot 2')
lgd = legend('2*Sin(x)');

ax2 = gca;

fnew = figure;
ax1_copy = copyobj(ax1,fnew);
subplot(2,1,1,ax1_copy)

copies = copyobj([ax2,lgd],fnew);
ax2_copy = copies(1);
subplot(2,1,2,ax2_copy)
