xlabel

Маркировка оси X

свернуть все на странице

Синтаксис

xlabel(txt)
xlabel(target,txt)
xlabel(___,Name,Value)
t = xlabel(___)

Описание

пример

xlabel(txt) маркирует ось X текущей системы координат или графика возвращенной командой gca. Переиздание команды xlabel заменяет старую метку на новую метку.

пример

xlabel(target,txt) добавляет метка к осям или графику, заданному target.

пример

xlabel(___,Name,Value) изменяет внешний вид метки с помощью одного или нескольких аргументов пары "имя-значение". Например, 'FontSize',12 устанавливает размер шрифта на 12 точек. Задайте аргументы пары "имя-значение" после всех других входных параметров. Изменение внешнего вида метки не поддержано для всех типов графиков.

пример

t = xlabel(___) возвращает текстовый объект, используемый в качестве метки оси X. Используйте t, чтобы сделать будущие модификации к метке после того, как это будет создано.

Примеры

свернуть все

Скрипт Open Live Script

Отобразите Population ниже оси X.

plot((1:10).^2)
xlabel('Population')

Скрипт Open Live Script

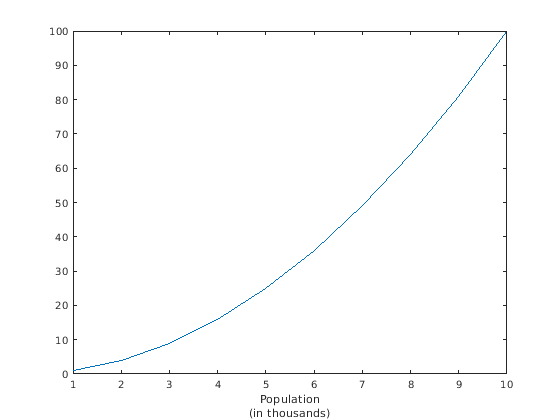

Создайте многострочную метку с помощью массива ячеек из символьных векторов.

plot((1:10).^2)
xlabel({'Population','(in thousands)'})

Скрипт Open Live Script

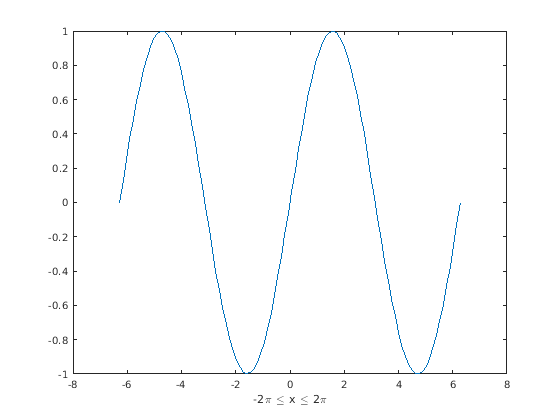

Включайте греческие буквы и другие специальные символы в синтаксисе TeX использующего метки.

x = linspace(-2*pi,2*pi);
y = sin(x);
plot(x,y)
xlabel('-2\pi \leq x \leq 2\pi')

Скрипт Open Live Script

Добавьте метку с текстом и значением переменных. Используйте функцию num2str, чтобы включать значение переменных в метку.

plot((1:10).^2)
year = 2014;
xlabel(['Population for Year ',num2str(year)])

Скрипт Open Live Script

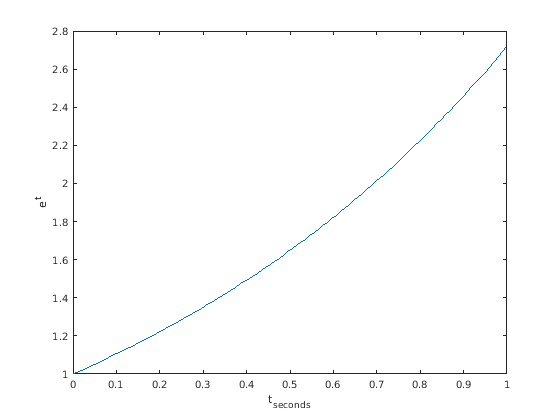

Используйте '^' и символы '_', чтобы включать верхние индексы и индексы в подписях по осям. Используйте фигурные скобки {}, чтобы изменить больше чем один символ.

t = linspace(0,1);
y = exp(t);
plot(t,y)
xlabel('t_{seconds}')
ylabel('e^t')

Скрипт Open Live Script

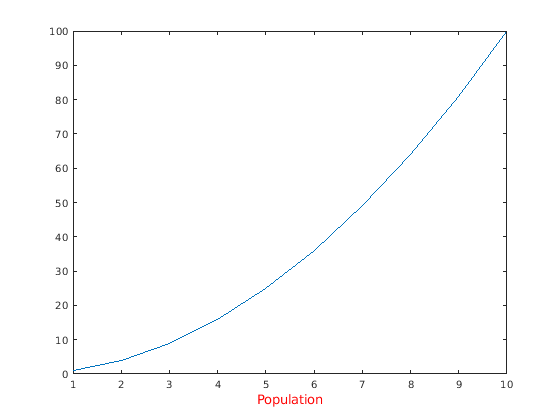

Используйте аргументы пары Name,Value, чтобы установить размер шрифта, толщину шрифта и свойства цвета текста метки оси X.

plot((1:10).^2)
xlabel('Population','FontSize',12,'FontWeight','bold','Color','r')

Скрипт Open Live Script

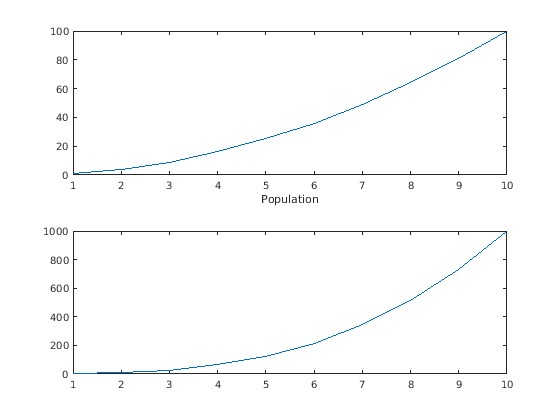

Создайте фигуру с двумя подграфиками. Маркируйте ось X главного подграфика.

ax1 = subplot(2,1,1);
plot((1:10).^2)
xlabel(ax1,'Population')

ax2 = subplot(2,1,2);
plot((1:10).^3)

Скрипт Open Live Script

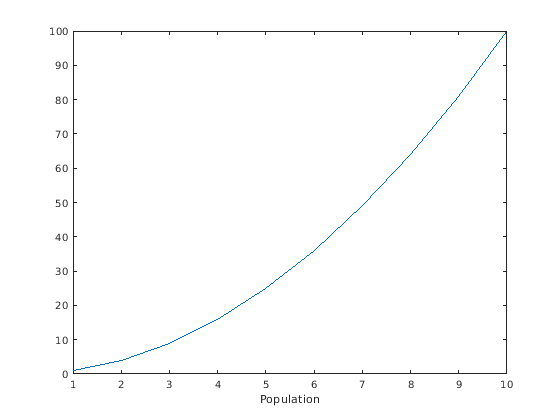

Маркируйте ось X и возвратите текстовый объект, используемый в качестве метки.

plot((1:10).^2)
t = xlabel('Population');

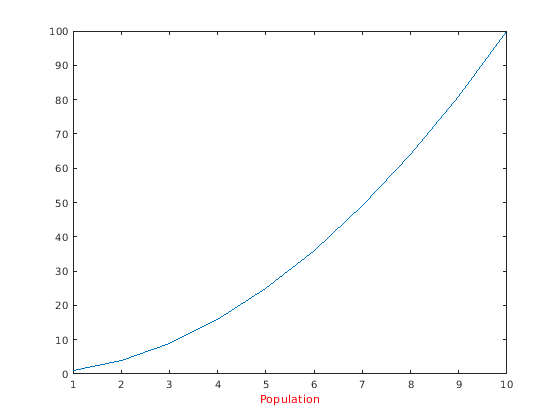

Используйте t, чтобы установить текстовые свойства метки после того, как это будет создано. Например, выберите цвет метки к красному. Начиная с R2014b, вы можете использовать запись через точку для того, чтобы задать свойства. Если вы используете более раннюю версию, используйте вместо этого функцию set.

t.Color = 'red';

Входные параметры

свернуть все

Подпись по осям, заданная как скаляр строки, вектор символов, массив строк, символьный массив, массив ячеек, категориальный массив или числовое значение.

Пример: 'my label'

Пример: {'first line','second line'}

Пример: 123

Чтобы включать числовые переменные с текстом в метке, используйте функцию num2str. Например:

x = 42;
txt = ['The value is ',num2str(x)];

Чтобы включать специальные символы, такие как верхние индексы, индексы, греческие буквы или математические символы используют синтаксис TeX. Для списка поддерживаемой разметки смотрите свойство Interpreter.

Создать многострочные метки:

  • Используйте массив строк, где каждый элемент содержит строку текста, такого как ["first line","second line"].

  • Используйте массив ячеек, где каждая ячейка содержит строку текста, такого как {'first line','second line'}.

  • Используйте символьный массив, где каждая строка содержит то же количество символов, таких как ['abc'; 'ab '].

  • Используйте sprintf, чтобы создать текст с символом новой строки, таким как sprintf('first line \n second line').

Числовые метки преобразованы в текст с помощью sprintf('%g',value). Например, 12345678 отображается как 1.23457e+07.

Примечание

  • Если вы задаете метку как категориальный массив, MATLAB® использует значения в массиве, не категории.

  • default слов, factory и remove являются зарезервированными словами, которые не появятся в метке, когда заключено в кавычки как обычные символы. Чтобы отобразить любое из этих слов индивидуально, предшествуйте им с наклонной чертой влево, такой как '\default' или '\remove'.

Цель для метки, заданной как объект Axes или графический объект, который имеет свойство XLabel. Например, можно добавить x - подпись по осям к объекту HeatmapChart.

Если вы не задаете цель, то функция xlabel добавляет метку в графический объект, возвращенный командой gca.

Примечание

Некоторые графики не поддерживают изменение внешнего вида метки, такого как цвет или возврат текстового объекта как выходной аргумент.

Аргументы в виде пар имя-значение

Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Color','red','FontSize',12 задает красный, шрифт с 12 точками.

Текстовые свойства, перечисленные здесь, являются только подмножеством. Для полного списка смотрите Text Properties.

Размер шрифта, заданный как скалярное значение, больше, чем 0 в модулях точки. Один пункт равен 1/72 дюйма. Чтобы изменить модули шрифта, используйте свойство FontUnits.

Установка свойств размера шрифта для связанных осей также влияет на размер шрифта метки. Размер шрифта метки обновляет, чтобы равняться временам размера шрифта осей масштабный коэффициент метки. Свойство FontSize осей содержит размер шрифта осей. Свойство LabelFontSizeMultiplier осей содержит масштабный коэффициент метки. По умолчанию размер шрифта осей является 10 точками, и масштабный коэффициент 1.1, таким образом, размер шрифта метки оси X является 11 точками.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

Символьная толщина, заданная как 'normal' или 'bold'.

MATLAB использует свойство FontWeight выбрать шрифт от доступных в вашей системе. Не все шрифты имеют полужирный вес. Поэтому определение полужирной толщины шрифта может все еще привести к обычной толщине шрифта.

Название шрифта, заданное как поддерживаемое название шрифта или 'FixedWidth'. Чтобы отобразить и распечатать текст правильно, необходимо выбрать шрифт, который поддерживает система. Стандартный шрифт зависит от вашей операционной системы и локали.

Чтобы использовать шрифт фиксированной ширины, который выглядит хорошим в любой локали, используйте 'FixedWidth'. Шрифт фиксированной ширины полагается на корневое свойство FixedWidthFontName. Установка корневого свойства FixedWidthFontName заставляет незамедлительное обновление отображения использовать новый шрифт.

Цвет текста, заданный как триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7].

  • Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#), сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут колебаться от 0 до F. Значения не являются чувствительными к регистру. Таким образом цветовые коды '#FF8800', '#ff8800', '#F80' и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Пример: 'blue'

Пример: [0 0 1]

Пример: '#0000FF'

Интерпретация текстовых символов, заданных как одно из этих значений:

  • 'tex' — Интерпретируйте символы с помощью подмножества разметки TeX.

  • 'latex' — Интерпретируйте символы, использующие разметку LATEX.

  • 'none' Отобразите буквенные символы.

TeX Markup

По умолчанию MATLAB поддерживает подмножество разметки TeX. Используйте синтаксис TeX, чтобы добавить верхние индексы и индексы, изменить тип шрифта и окрасить и включать специальные символы в текст.

Модификаторы остаются в силе до конца текста. Верхние индексы и индексы являются исключением, потому что они изменяют только следующий символ или символы в фигурных скобках. Когда вы устанавливаете свойство Interpreter на 'tex', поддерживаемые модификаторы следующие.

МодификаторОписаниеПример
^{ }Верхний индекс'text^{superscript}'
_{ }Индекс'text_{subscript}'
\bfBold font'\bf text'
\itКурсивный шрифт'\it text'
\slНаклонный шрифт (обычно то же самое как курсивный шрифт)'\sl text'
\rmОбычный шрифт'\rm text'
\fontname{specifier}Название шрифта — Замена specifier с именем семейства шрифтов. Можно использовать это в сочетании с другими модификаторами.'\fontname{Courier} text'
\fontsize{specifier}Размер шрифта — Замена specifier со значением числового скаляра в модулях точки.'\fontsize{15} text'
\color{specifier}Цвет шрифта — Замена specifier с одним из этих цветов: red, green, yellow, magenta, blue, black, white, gray, darkGreen, orange или lightBlue.'\color{magenta} text'
\color[rgb]{specifier}Цвет пользовательского шрифта — Замена specifier с трехэлементным триплетом RGB.'\color[rgb]{0,0.5,0.5} text'

В этой таблице перечислены поддерживаемые специальные символы со свойством Interpreter, установленным на 'tex'.

Последовательность символовСимволПоследовательность символовСимволПоследовательность символовСимвол

\alpha

α

\upsilon

υ

\sim

~

\angle

∠

\phi

\leq

≤

\ast

*

\chi

χ

\infty

∞

\beta

β

\psi

ψ

\clubsuit

♣

\gamma

γ

\omega

ω

\diamondsuit

♦

\delta

δ

\Gamma

Γ

\heartsuit

♥

\epsilon

ϵ

\Delta

Δ

\spadesuit

♠

\zeta

ζ

\Theta

Θ

\leftrightarrow

↔

\eta

η

\Lambda

Λ

\leftarrow

←

\theta

θ

\Xi

Ξ

\Leftarrow

⇐

\vartheta

ϑ

\Pi

Π

\uparrow

↑

\iota

ι

\Sigma

Σ

\rightarrow

→

\kappa

κ

\Upsilon

ϒ

\Rightarrow

⇒

\lambda

λ

\Phi

Φ

\downarrow

↓

\mu

µ

\Psi

Ψ

\circ

º

\nu

ν

\Omega

Ω

\pm

±

\xi

ξ

\forall

∀

\geq

≥

\pi

π

\exists

∃

\propto

∝

\rho

ρ

\ni

∍

\partial

∂

\sigma

σ

\cong

≅

\bullet

•

\varsigma

ς

\approx

≈

\div

÷

\tau

τ

\Re

ℜ

\neq

≠

\equiv

≡

\oplus

⊕

\aleph

ℵ

\Im

ℑ

\cup

∪

\wp

℘

\otimes

⊗

\subseteq

⊆

\oslash

∅

\cap

∩

\in

∈

\supseteq

⊇

\supset

⊃

\lceil

⌈

\subset

⊂

\int

∫

\cdot

·

\o

ο

\rfloor

⌋

\neg

¬

\nabla

∇

\lfloor

⌊

\times

x

\ldots

...

\perp

⊥

\surd

√

\prime

´

\wedge

∧

\varpi

ϖ

\0

∅

\rceil

⌉

\rangle

〉

\mid

|

\vee

∨

\langle

〈

\copyright

©

Разметка LaTeX

Чтобы использовать разметку LATEX, установите свойство Interpreter на 'latex'. Используйте долларовые символы вокруг текста, например, используйте '$\int_1^{20} x^2 dx$' для встроенного режима или '$$\int_1^{20} x^2 dx$$' для режима отображения.

Отображаемый текст использует стиль шрифта LATEX по умолчанию. FontName, FontWeight и свойства FontAngle не имеют эффекта. Чтобы изменить стиль шрифта, используйте разметку LATEX.

Максимальный размер текста, который можно использовать с интерпретатором LATEX, является 1 200 символами. Для многострочного текста это уменьшает приблизительно на 10 символов на строку.

Для получения дополнительной информации о системе LATEX, смотрите веб-сайт Проекта LATEX по https://www.latex-project.org/.

Выходные аргументы

свернуть все

Текстовый объект используется в качестве метки оси X. Используйте t, чтобы получить доступ и изменить свойства метки после того, как это будет создано.

Смотрите также

Функции

Свойства

Темы

Представлено до R2006a
