filter2
2D цифровой фильтр
Синтаксис
Y = filter2(H,X)Y = filter2(H,X,shape)Описание
Примеры
2D Опора
Можно в цифровой форме отфильтровать изображения и другие 2D данные с помощью функции filter2, которая тесно связана с функцией conv2.

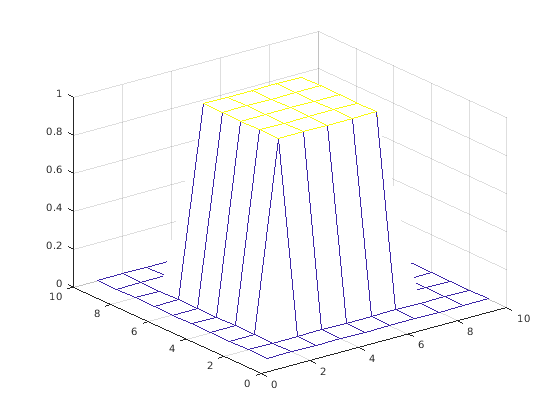

Создайте и постройте 2D опору с внутренней высотой, равной одной.
A = zeros(10); A(3:7,3:7) = ones(5); mesh(A)

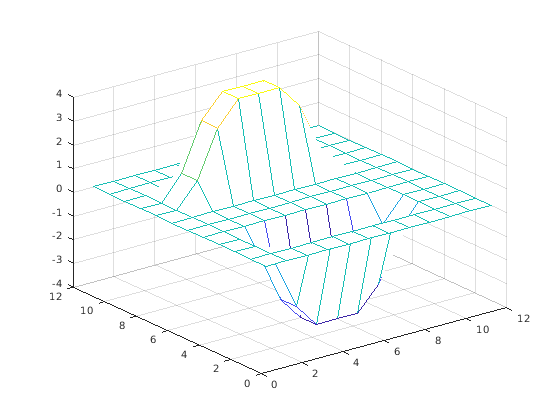

Отфильтруйте данные в A согласно матрице коэффициентов фильтра H и возвратите полную матрицу отфильтрованных данных.
H = [1 2 1; 0 0 0; -1 -2 -1];
Y = filter2(H,A,'full');
mesh(Y)
Вращайте H 180 градусов и примените операцию свертки к результату с A. Вывод эквивалентен фильтрации данных в A с коэффициентами в H.
C = conv2(A,rot90(H,2)); mesh(C)
Входные параметры
Алгоритмы
Данные о фильтрах функции filter2 путем взятия 2D свертки входа X и матрицы коэффициентов H вращали 180 градусов. А именно, filter2(H,X,shape) эквивалентен conv2(X,rot90(H,2),shape).
