fimplicit3

Графическое изображение 3-D неявной функции

свернуть все на странице

Синтаксис

fimplicit3(f)
fimplicit3(f,interval)
fimplicit3(ax,___)
fimplicit3(___,LineSpec)
fimplicit3(___,Name,Value)
fs = fimplicit3(___)

Описание

пример

fimplicit3(f) строит 3-D неявную функцию, заданную f(x,y,z) = 0 на интервале по умолчанию [-5 5] для x, y и z.

пример

fimplicit3(f,interval) задает интервал графического вывода для x, y и z.

fimplicit3(ax,___) графики в оси, заданные ax вместо в текущую систему координат. Задайте оси как первый входной параметр до любого из предыдущих входных параметров.

fimplicit3(___,LineSpec) задает стиль линии, символ маркера и цвет линии. Например, '-r' задает красные линии.

пример

fimplicit3(___,Name,Value) задает поверхностные свойства с помощью одного или нескольких аргументов пары "имя-значение". Например, 'FaceAlpha',0.6 задает значение прозрачности 0.6 для полупрозрачной поверхности.

пример

fs = fimplicit3(___) возвращает объект ImplicitFunctionSurface. Используйте fs, чтобы получить доступ и изменить свойства поверхности после того, как это будет создано. Для списка свойств смотрите ImplicitFunctionSurface Properties.

Примеры

свернуть все

Скрипт Open Live Script

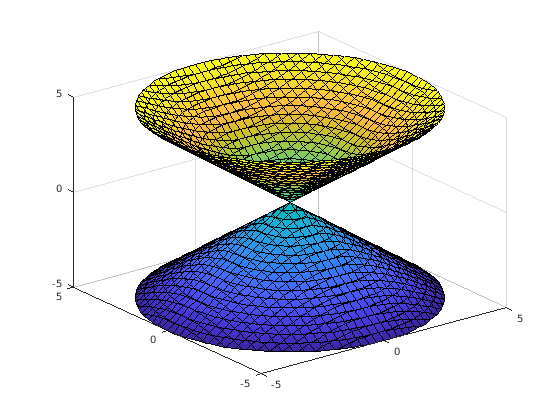

Постройте гиперболоид x2+y2-z2=0 на интервале по умолчанию [-5,5] для x, y, и z.

f = @(x,y,z) x.^2 + y.^2 - z.^2;
fimplicit3(f)

Скрипт Open Live Script

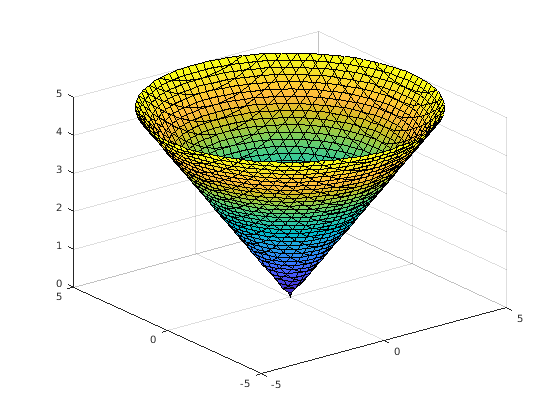

Постройте верхнюю половину гиперболоида x2+y2-z2=0 путем определения интервала графического вывода как [0 5] для z. Для X и Y используйте интервал по умолчанию [-5 5].

f = @(x,y,z) x.^2 + y.^2 - z.^2;
interval = [-5 5 -5 5 0 5];
fimplicit3(f,interval)

Скрипт Open Live Script

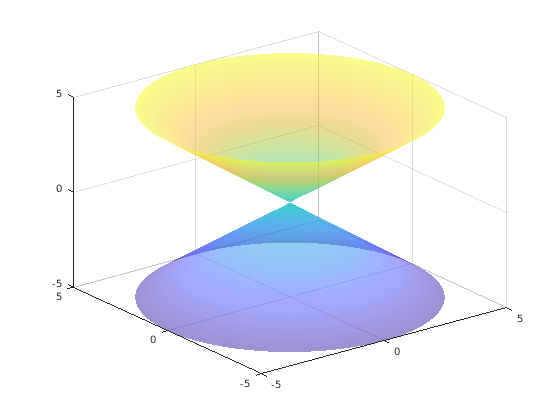

Постройте неявную поверхность x2+y2-z2=0. Удалите строки путем установки свойства EdgeColor на 'none'. Добавьте прозрачность путем установки свойства FaceAlpha на значение между 0 и 1.

f = @(x,y,z) x.^2 + y.^2 - z.^2;
fimplicit3(f,'EdgeColor','none','FaceAlpha',.5)

Скрипт Open Live Script

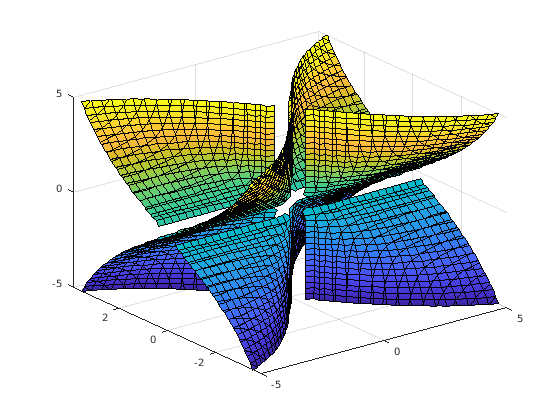

Постройте неявную поверхность и присвойте неявный объект подложки переменной fs.

f = @(x,y,z) 1/x.^2 - 1/y.^2 + 1/z.^2;
fs = fimplicit3(f)

fs =
  ImplicitFunctionSurface with properties:

     Function: @(x,y,z)1/x.^2-1/y.^2+1/z.^2
    EdgeColor: [0 0 0]
    LineStyle: '-'
    FaceColor: 'interp'

  Show all properties

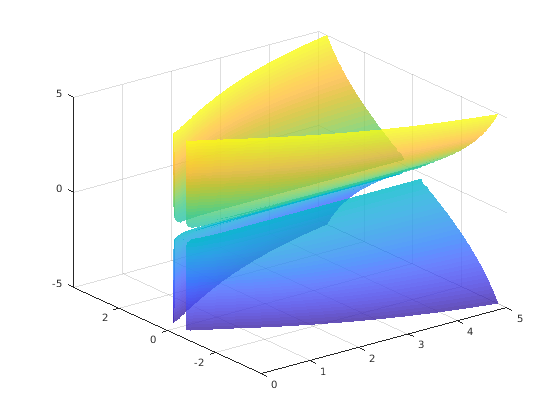

Используйте fs, чтобы получить доступ и изменить свойства неявной поверхности после того, как это будет создано. Например, покажите только положительные x значения путем установки свойства XRange на [0 5]. Удалите строки путем установки свойства EdgeColor на 'none'. Добавьте прозрачность путем установки свойства FaceAlpha на 0.8.

fs.XRange = [0 5];
fs.EdgeColor = 'none';
fs.FaceAlpha = 0.8;

Входные параметры

свернуть все

3-D неявная функция, чтобы построить, заданный как указатель на функцию к именованной или анонимной функции.

Задайте функцию формы w = f(x,y,z). Функция должна принять три входных параметра трехмерного массива и возвратить выходной аргумент трехмерного массива, одного размера. Используйте операторы массивов вместо матричных операторов для лучшей производительности. Например, используйте .* (times) вместо * (mtimes).

Пример: fimplicit3(@(x,y,z) x.^2 + y.^2 - z.^2)

Строя интервал для x, y и z, заданного в одной из следующих форм:

  • Двухэлементный вектор формы [min max] — Использование тот же интервал графического вывода [min max] для x, y и z.

  • Вектор с шестью элементами формы [xmin xmax ymin ymax zmin zmax] — Использование различные интервалы графического вывода для x, y и z. Постройте на интервале [xmin xmax] для x по [ymin ymax] для y, и по [zmin zmax] для z.

Пример: fimplicit3(f,[-2 3 -4 5 -3 3])

Стиль линии, символ маркера и цвет, заданный как вектор символов или строка, содержащая символы. Символы могут появиться в любом порядке. Вы не должны задавать все три характеристики (стиль линии, символ маркера и цвет). Например, если вы не используете стиль линии и задаете маркер, затем график показывает только маркеры и никакую строку.

Пример: fimplicit3(f,'--or') строит красный, пунктирный график с круговыми маркерами.

Стиль линииОписание
-Сплошная линия (значение по умолчанию)
--Пунктирная линия
:Пунктирная линия
-.Штрихпунктирная линия
МаркерОписание
oКруг
+Знак «плюс»
*Звездочка
.Точка
xКрест
sКвадрат
dРомб
^Треугольник, направленный вверх
vНисходящий треугольник
>Треугольник, указывающий вправо
<Треугольник, указывающий влево
pПентаграмма
hГексаграмма
ЦветОписание

y

желтый

m

пурпурный

c

голубой

r

красный

g

зеленый

b

синий

w

белый

k

черный

Объект осей. Если вы не задаете оси, то fimplicit3 использует текущую систему координат.

Аргументы в виде пар имя-значение

Укажите необязательные аргументы в виде пар ""имя, значение"", разделенных запятыми. Имя (Name) — это имя аргумента, а значение (Value) — соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: fimplicit3(f,'MeshDensity',50,'FaceAlpha',0.5) задает количество точек оценки и значения прозрачности.

Свойства ImplicitFunctionSurface, перечисленные здесь, являются только подмножеством. Для полного списка смотрите ImplicitFunctionSurface Properties.

Количество оценки указывает на направление, заданное как скаляр.

Столкнитесь с прозрачностью, заданной как скаляр в области значений [0,1]. Используйте универсальную прозрачность через все поверхности. Значение 1 полностью непрозрачно, и 0 абсолютно прозрачен. Значения от 0 до 1 являются полупрозрачными.

Цвет поверхности, заданный как 'interp', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Значение по умолчанию 'interp' интерполирует цвета на основе значений ZData.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7].

  • Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#), сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут колебаться от 0 до F. Значения не являются чувствительными к регистру. Таким образом цветовые коды '#FF8800', '#ff8800', '#F80' и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB® во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Цвет линии, заданный как 'interp', триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название. Значение триплета RGB по умолчанию [0 0 0] соответствует черный. Значение 'interp' окрашивает ребра на основе значений ZData.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

  • Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должны быть в диапазоне [0,1]; например, [0,4 0,6 0,7].

  • Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#), сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут колебаться от 0 до F. Значения не являются чувствительными к регистру. Таким образом цветовые коды '#FF8800', '#ff8800', '#F80' и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цветаКраткое названиеТриплет RGBШестнадцатеричный цветовой кодВнешний вид
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'Не применяетсяНе применяетсяНе применяетсяНет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGBШестнадцатеричный цветовой кодВнешний вид
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

Стиль линии, заданный как одна из опций, перечислен в этой таблице.

Стиль линииОписаниеПолучившаяся строка
'-'Сплошная линия

'--'Пунктирная линия

':'Пунктирная линия

'-.'Штрих-пунктирная линия

'none'Никакая строкаНикакая строка

Ширина линии, заданная как положительное значение в точках, где 1 точка = 1/72 дюйма. Если у линии есть маркеры, ширина линии также влияет на края маркера.

Советы

  • Используйте поэлементные операторы для лучшей производительности и избегать предупреждающего сообщения. Например, используйте x.*y вместо x*y. Для получения дополнительной информации см. Массив по сравнению Матричные операции.

  • Когда вы увеличиваете масштаб графика, fimplicit3 повторно вычисляет данные, которые могут показать скрытые детали.

Смотрите также

Функции

Свойства

Введенный в R2017b
