Введите частоту часов, заданную как скаляр. В системе PLL порт clk in соединяется с выходным портом блока VCO.

Типы данных: double

Отношение вывода, чтобы ввести частоту часов, выраженную как скалярное целое число.

Типы данных: double

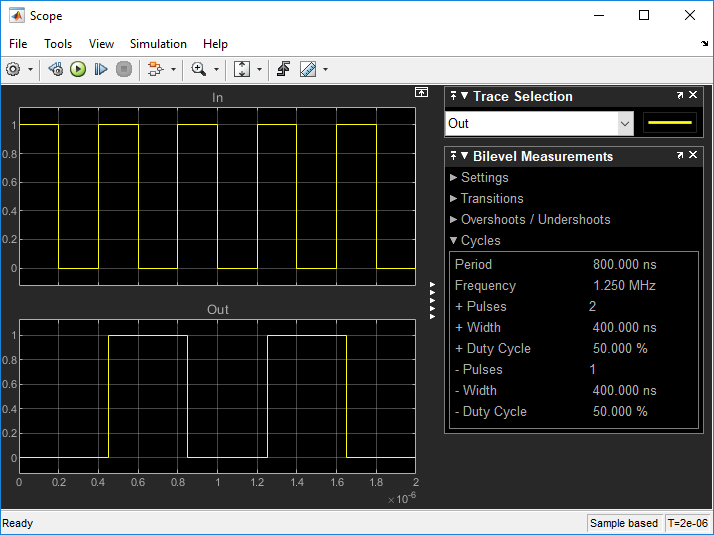

Выведите частоту часов, выраженную как скаляр. В системе PLL порт clk out соединяется с входным портом обратной связи блока PFD. Вывод в порте clk out является квадратным импульсным train 1-вольтовой амплитуды.

Типы данных: double

Выберите, чтобы включить увеличенный buffer size во время симуляции. Это увеличивает buffer size Логического Решения в блоке Single Modulus Prescaler. По умолчанию эта опция является невыбранной.

Количество выборок буферизации ввода, доступной во время симуляции, заданной как положительный целочисленный скаляр. Это устанавливает buffer size Логического Решения в блоке Single Modulus Prescaler.

Выбор различного решателя симуляции или выборка стратегий могут измениться, количество входных выборок должно было произвести точную выходную выборку. Установите Buffer size на достаточно большое значение так, чтобы входной буфер содержал все входные требуемые выборки.

Зависимости

Этот параметр только доступен, когда опция Enable increased buffer size выбрана в диалоговом окне Block Parameters.

Программируемое использование
