Запуск с действительным TurtleBot

Этот пример показывает, как соединиться с TurtleBot® с помощью интерфейса MATLAB® ROS. Можно использовать этот интерфейс, чтобы соединиться с широким спектром поддерживаемого оборудования ROS из MATLAB. Если вы используете TurtleBot в Gazebo®, обращаются к Запуску с Gazebo и Моделируемым примером TurtleBot.

Настройте новое оборудование TurtleBot

Следующие шаги используют платформу TurtleBot 2 с основой Kobuki (https://www.turtlebot.com/). Набор идет с ноутбуком, который имеет предварительно установленную копию ROS с соответствующим программным обеспечением TurtleBot. Эта процедура принимает, что вы используете новый TurtleBot подобной настройки. Если вы уже используете TurtleBot и связываетесь с ним через внешний компьютер, не выполняйте эту процедуру.

  • Распакуйте TurtleBot и полностью заряжайте блокнот.

  • Убедитесь, что основа TurtleBot полностью заряжена.

  • Включите основу TurtleBot.

  • Соедините блокнот с основой TurtleBot (через USB-кабель).

  • Включите блокнот (во многих случаях username=turtlebot и password=turtlebot, но это зависит от поставщика).

  • Убедитесь, что у вас есть сеть, настроенная, чтобы соединить хост - компьютер (тот с MATLAB) к блокноту. Используйте беспроводной маршрутизатор или кабель Ethernet.

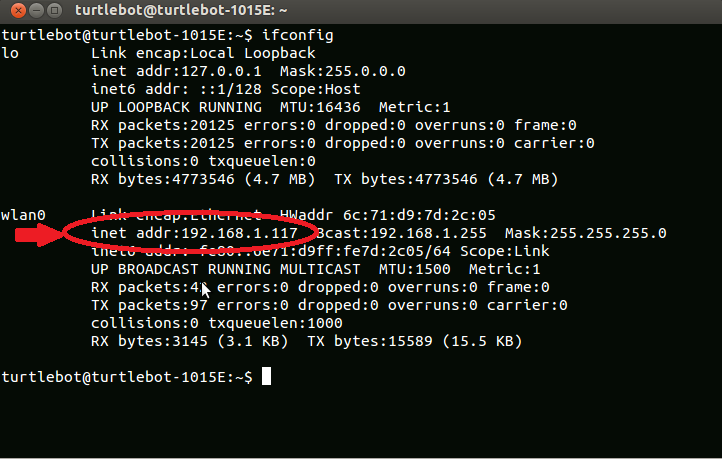

  • Откройте терминал на блокноте и запустите ifconfig. IP-адрес сопоставил с сетью, с которой вы соединились, отображен.

  • Установите соответствующие переменные окружения на TurtleBot путем выполнения следующих команд. Выполните их команда только однажды.

echo export ROS_HOSTNAME=IP_OF_TURTLEBOT >> ~/.bashrc
echo export ROS_MASTER_URI=http://IP_OF_TURTLEBOT:11311 >> ~/.bashrc
sudo sh -c 'echo export ROS_HOSTNAME=IP_OF_TURTLEBOT >> /etc/ros/setup.sh'

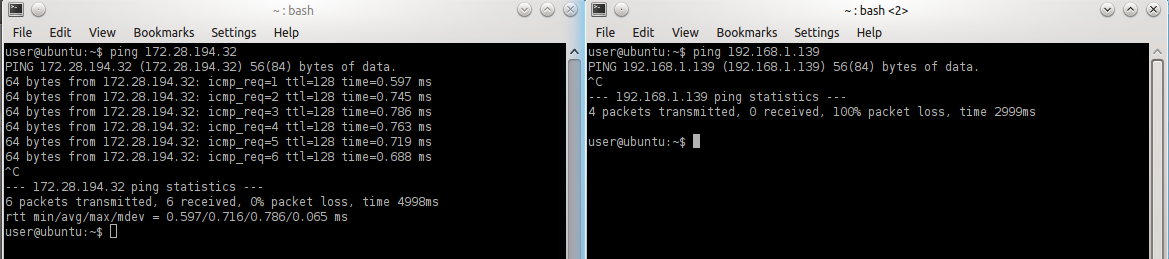

Убедитесь, что можно проверить с помощью ping-запросов хост-машину от блокнота: ping IP_OF_HOST_COMPUTER.

Успешный ping показывают слева. Неудачный ping показывают справа.

Примечание: Этим переменным окружения нужно было всегда присваивать правильный IP-адрес TurtleBot. Если IP-адрес изменений ноутбука TurtleBot, необходимо также изменить переменные окружения с помощью предыдущих команд.

Вот схема, иллюстрирующая соответствующее присвоение переменных окружения

ROS должен работать на вашем TurtleBot теперь. Если это не вы, может перезапустить ноутбук TurtleBot. ROS запускается автоматически на перезагрузке, и робот будет щебетать. Можно также запустить ROS при помощи значка TurtleBot на правой стороне верхней панели навигации и выбора опции, чтобы запустить TurtleBot.

  • Если ROS запускается, запустите Kinect®, который смонтирован на TurtleBot.

  • Если вы используете Gazebo, введите следующую команду в терминале на ноутбуке TurtleBot:

roslaunch turtlebot_bringup 3dsensor.launch

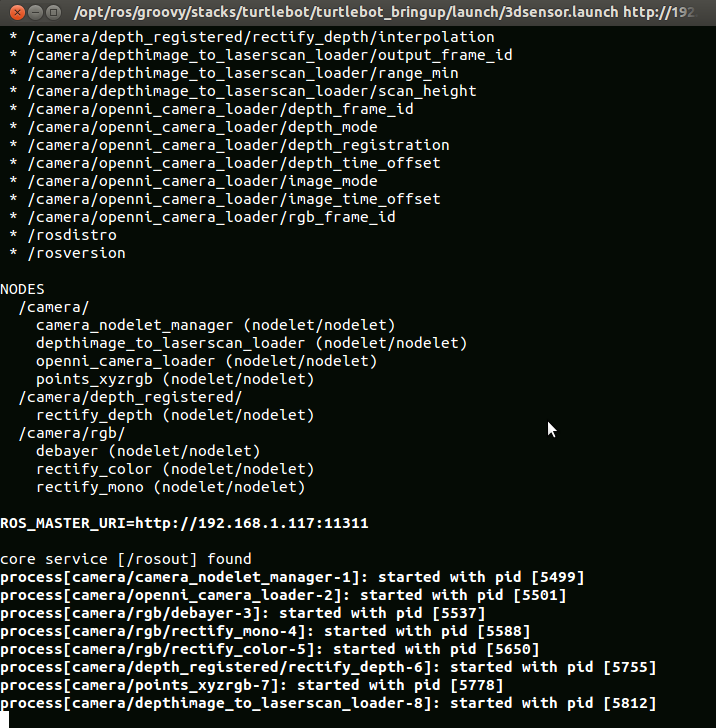

  • Возможный вывод показывают ниже.

Настройте существующее оборудование TurtleBot

Если у вас есть TurtleBot с различной настройкой от настройки, ранее описанной, прежде, чем попытаться связаться через MATLAB убеждаются, что следующая информация верна:

  • Вы настроили свою сеть так, чтобы можно было проверить с помощью ping-запросов хост-машину.

  • У вас есть доступ к следующим темам. На ноутбуке TurtleBot введите rostopic list, чтобы видеть темы.

/odom
/mobile_base/commands/velocity
/mobile_base/commands/sound
/mobile_base/commands/reset_odometry
/mobile_base/sensors/bumper_pointcloud
/mobile_base/events/cliff
/camera/rgb/image_color/compressed
/scan

Setup хоста - компьютера

  • В сети найдите IP-адрес своего хоста - компьютера. На машине Windows®, в командной строке, ipconfig типа. На Mac или машине Linux®, откройте терминал и введите ifconfig. Вот пример ipconfig:

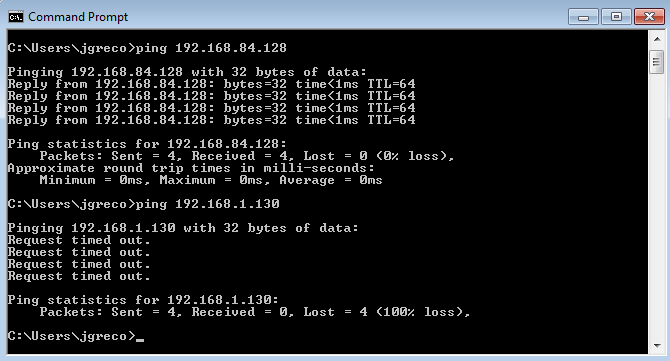

  • Убедитесь, что можно проверить с помощью ping-запросов блокнот: ping IP_OF_TURTLEBOT. Успешный ping показывает сначала, сопровождает неудачный ping.

Пакет аппаратной поддержки для TurtleBot

Пакет Поддержки Robotics System Toolbox™ для Роботов TurtleBot®-Based обеспечивает оптимизированный интерфейс к TurtleBot. Это позволяет вам:

  • Получите данные о датчике и отправьте команды управления, явным образом не вызывая команды ROS

  • Свяжитесь прозрачно с моделируемым роботом в Gazebo или с физическим TurtleBot

Чтобы установить пакет поддержки, откройтесь, Дополнения> Получают Пакеты Аппаратной поддержки на вкладке MATLAB Home и выбирают "TurtleBot-Based Robots". Также используйте roboticsAddons команду.

Следующие шаги
