Matlab.system
Включайте Системный объект в модель
- Библиотека:
Simulink / Пользовательские Функции
HDL Coder / Пользовательские Функции
Описание
Блок MATLAB System приносит существующие Системные объекты (на основе matlab.System) в Simulink®. Это также позволяет вам использовать API Системного объекта, чтобы разработать новые блоки для Simulink. Для получения дополнительной информации об этом блоке см. MATLAB System Block.
Для интерпретированного выполнения модель моделирует блок с помощью механизма выполнения MATLAB®.
Для генерации кода модель моделирует генерацию кода использования блока (использующий подмножество кода MATLAB, поддержанного для генерации кода). Блок MATLAB System поддерживает только подмножество функций, доступных в MATLAB. Смотрите Функции и Объекты, Поддержанные для Генерации кода C/C++ — Алфавитный список для полного списка функций. Эти функции включают тех в общие категории, такие как:

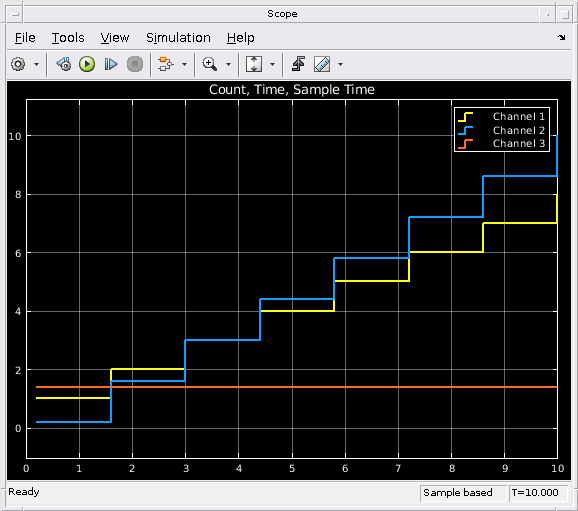

Системные объекты
Чтобы использовать блок MATLAB System, вы должны сначала иметь новую Систему object™ или использовать существующую. Для получения дополнительной информации смотрите, Интегрируют Системные объекты Используя MATLAB System Block.
Порты
Входной параметр
Вывод
Параметры
System Object Name — Имя Системного объекта
массив ячеек (значение по умолчанию)
Задайте полное имя пользовательского класса Системного объекта без расширения файла. Эта запись является чувствительной к регистру. Имя класса должно существовать на пути MATLAB.
Можно задать имя Системного объекта одним из этих способов:
Введите имя в текстовом поле.
Кликните по стрелке списка, присоединенной к текстовому полю. Если допустимые Системные объекты существуют в текущей папке, имена появляются в списке. Выберите Системный объект из этого списка.
Просмотрите к папке, которая содержит допустимый Системный объект. Если папка не находится на вашем пути MATLAB, программное обеспечение предлагает вам добавлять его.
Если необходимо создать Системный объект, можно создать один из шаблона путем нажатия на New.
После того, как вы сохраните Системный объект, имя появляется в текстовом поле System object name.
Используйте полное имя пользовательского имени класса Системного объекта. Блок не принимает переменную MATLAB, которую вы присвоили имени класса Системного объекта.
Программируемое использование
Параметры блоков:
System |
| Ввод: символьный вектор |
| Значение: имя Системного объекта |
Значение по умолчанию:
' '
|
New — Создайте Системный объект из шаблона
Basic (значение по умолчанию) | Advanced | Simulink Extension
Выберите одну из опций для шаблона Системного объекта.
BasicЗапускает редактора MATLAB и отображает шаблон для простого Системного объекта с помощью наименьшего количества методов Системного объекта.
AdvancedЗапускает редактора MATLAB и отображает шаблон для более усовершенствованного Системного объекта с помощью большинства методов Системного объекта.
Simulink ExtensionЗапускает редактора MATLAB и отображает файл, который содержит утилиты для настройки блока для Simulink. Это - тот же файл, доступный в MATLAB, когда вы выбираете New> System Object> Simulink Extension.
После того, как вы сохраните Системный объект, можно ввести имя в текстовом поле System object name.
Simulate using — Выберите режим симуляции
Code generation (значение по умолчанию) | Interpreted Execution
Выберите режим симуляции.
Code generationНа первом образцовом выполнении моделируйте и сгенерируйте код для блока MATLAB System с помощью только функции MATLAB, поддержанные для генерации кода. Если структура блока не изменяется, последующие образцовые выполнения не регенерируют код.
Если режимом симуляции является
Code generation, Системные объекты принимают максимум 32 входных параметров.Interpreted executionМоделируйте модель с помощью всех поддерживаемых функций MATLAB. Выбор этой опции может замедлить производительность симуляции.
Dependency — Параметр зависимости для блока MATLAB System
автоматический (значение по умолчанию)
После того, как вы присваиваете допустимое имя класса Системного объекта блоку, в следующий раз, когда вы открываете диалоговое окно блока, параметр видим. Этот параметр появляется для каждого блока MATLAB System. Вы не можете удалить его.
Если блок не имеет никаких вкладок, этот параметр появляется в нижней части диалогового окна.
Если блок имеет несколько вкладок, этот параметр появляется в нижней части первой вкладки диалогового окна.
Saturate on integer overflow — Задайте, насыщает ли переполнение
Off (значение по умолчанию) | On
НаПереполнение насыщает или к минимальному или к максимальному значению, которое может представлять тип данных. Например, переполнение, сопоставленное с 8-битным целым числом со знаком, может насыщать к-128 или 127.
'off'Переполнение переносится к соответствующему значению, которое может представлять тип данных. Например, номер 130 не помещается в 8-битное целое число со знаком и переносится к-126.
Советы
Рассмотрите установку этого флажка, когда ваша модель имеет возможное переполнение, и вы хотите явную защиту насыщения в сгенерированном коде.
Полагайте, что снятие этого флажка когда это необходимо оптимизирует эффективность вашего сгенерированного кода. Снятие этого флажка также помогает вам постараться не чрезмерно определять, как блок обрабатывает сигналы из области значений. Для получения дополнительной информации смотрите Проверку на Ошибки Диапазона сигнала.
Когда вы устанавливаете этот флажок, насыщение применяется к каждой внутренней операции на блоке, не только выводу или результату.
В целом процесс генерации кода может обнаружить, когда переполнение не возможно. В этом случае генератор кода не производит код насыщения.
Зависимость
Этот флажок появляется, когда вы используете метод showFiSettingsImpl в Системном объекте.
Программируемое использование
Блокируйте Parameter:SaturateOnIntegerOverflow |
| Ввод: символьный вектор |
Значения:
'off' | 'on' |
Значение по умолчанию:
'off' |
Treat these inherited Simulink signal types as fi objects — Задайте fi типы данных
Fixed-point (значение по умолчанию) | Fixed-point & Integer
Выберите, который наследовал типы данных, чтобы обработать fi типы данных,
Fixed-pointОбработайте типы данных с фиксированной точкой как fi типы данных.
Fixed-point & IntegerОбработайте типы данных с фиксированной точкой и целочисленные типы данных как fi типы данных.
Зависимость
Этот флажок появляется, когда вы используете метод showFiSettingsImpl в Системном объекте.
MATLAB System fimath — Задайте настройки фиксированной точки, чтобы использовать
Same as MATLAB (значение по умолчанию) | Specify Other
Выберите который математические настройки фиксированной точки использовать.
- Same as MATLAB
Используйте текущие математические настройки фиксированной точки MATLAB.
- Specify Other
Включите окно редактирования для определения желаемых математических настроек фиксированной точки. Для получения информации об установке математики фиксированной точки смотрите
fimath.
Зависимость
Этот флажок появляется, когда вы используете метод showFiSettingsImpl в Системном объекте.
