Получите список открытий для интерфейса slLinearizer или slTuner

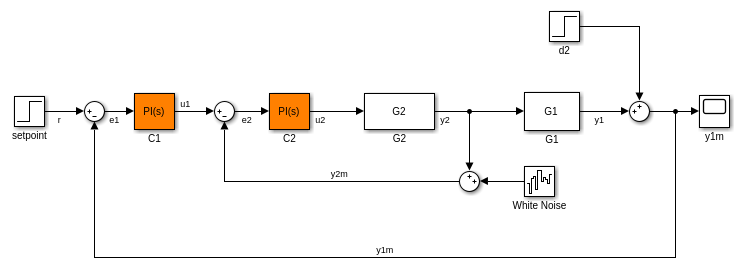

op_names = getOpenings(s)Откройте модель scdcascade.
mdl = 'scdcascade';
open_system(mdl);
Создайте интерфейс slLinearizer к модели и добавьте, что некоторый анализ указывает на интерфейс.
sllin = slLinearizer(mdl,{'u1','y1'});
Предположим, что вы интересуетесь анализом только внутреннего цикла. Для этого добавьте y1m как постоянное открытие sllin.
addOpening(sllin,'y1m');
В больших моделях можно хотеть открыть несколько циклов, чтобы изолировать систему интереса.
После выполнения некоторых дополнительных шагов, таких как добавление большего количества интересных мест и извлечение передаточных функций, предположите, что вы хотите список всех открытий sllin.
op_names = getOpenings(sllin)
op_names =
1x1 cell array
{'scdcascade/Sum/1[y1m]'}
addOpening | getIOTransfer | removeOpening | slLinearizer | slTuner
