Настройте ориентированные на поле контроллеры Используя блок автотюнера ПИДа с обратной связью

Этот пример показывает, как использовать блок Closed-Loop PID Autotuner, чтобы настроить Ориентированное на поле управление (FOC) для постоянного магнита синхронной машины (PMSM) во всего одной симуляции.

Введение ориентированного на поле управления

В этом примере ориентированное на поле управление (FOC) для постоянного магнита синхронной машины (PMSM) моделируется в Simulink® с помощью компонентов Simscape™ Electrical™.

mdl = 'scdfocmotorPIDTuning';
open_system(mdl)

Ориентированное на поле управление (FOC) управляет 3-фазовыми токами статора как вектором. FOC основан на проекциях, которые преобразовывают 3-фазовое время - и зависимая скоростью система в две координатных независимых от времени системы. Эти преобразования являются Преобразованием Кларка, Преобразованием Парка, и их соответствующая инверсия преобразовывает. Эти преобразования реализованы как блоки в подсистеме Controller_Algorithm.

Преимущества использования FOC, чтобы управлять электродвигателями переменного тока включают:

  • Закрутите и теките управляемые непосредственно и отдельно

  • Точное переходное и установившееся управление

  • Подобная производительность по сравнению с двигателями постоянного тока

Подсистема Controller_Algorithm содержит все три контроллера PI. Контроллер PI внешнего цикла регулирует скорость двигателя. Два контроллера PI внутреннего цикла управляют d-осью и токами q-оси отдельно. Команда от диспетчера PI внешнего цикла непосредственно питается к q-оси, чтобы управлять крутящим моментом. Команда для d-оси является нулем для PMSM, потому что поток ротора фиксируется с постоянным магнитом для этого типа электродвигателя переменного тока.

У существующего контроллера PI скорости есть усиления P = 0.08655 и я = 0.1997. У текущих контроллеров PI и есть усиления P = 1 и я = 200.

Усиления контроллера хранятся в Блоке памяти Хранилища данных и предоставленный внешне каждому блоку PID. Когда настраивающий процесс для контроллера завершен, новые настроенные усиления записаны в Блок памяти Хранилища данных. Эта настройка позволяет вам обновлять свои усиления контроллера в режиме реального времени во время симуляции.

Блок автотюнера ПИДа с обратной связью

Блок Closed-Loop PID Autotuner позволяет вам настраивать один ПИД-регулятор за один раз. Это вводит синусоидальные сигналы возмущения во входе объекта и измеряет объект вывод во время эксперимента с обратной связью. Когда эксперимент останавливается, блок вычисляет коэффициенты ПИД на основе частотных характеристик объекта, оцененных в маленьком числе точек около желаемой пропускной способности. Для этой модели FOC PMSM блок Closed-Loop PID Autotuner может использоваться для каждого из трех контроллеров PI.

Этот рабочий процесс применяется, когда у вас есть начальные контроллеры, что вы хотите повторно настроить использование блока Closed-Loop PID Autotuner. Преимущества этого подхода:

  1. Если будет неожиданное воздействие во время эксперимента, оно будет отклонено существующим контроллером, чтобы гарантировать безопасную работу.

  2. Существующий контроллер будет поддерживать объект в рабочем состоянии около его номинальной рабочей точки путем подавления сигналов возмущения.

При использовании блока Closed-Loop PID Autotuner и для симуляций и для приложений реального времени:

  • Объект должен быть любой асимптотически стабильным (все полюса строго стабильны), или интеграция. Блок автотюнера не работает с нестабильным объектом.

  • Обратная связь с существующим контроллером должна быть стабильной.

  • Чтобы оценить частотные характеристики объекта более точно в режиме реального времени, минимизируйте вхождение любого воздействия в модели FOC PMSM во время эксперимента. Блок автотюнера ожидает объект, о котором вывод, чтобы быть ответом на введенное возмущение сигнализирует только.

  • Поскольку обратная связь закрывается во время эксперимента, существующий контроллер подавляет введенные сигналы возмущения также. Преимущество использования эксперимента с обратной связью состоит в том, что контроллер поддерживает объект в рабочем состоянии около номинальной рабочей точки и поддерживает безопасную работу. Недостаток - то, что это уменьшает точность оценки частотной характеристики, если ваша целевая пропускная способность далеко от текущей пропускной способности.

Соедините автотюнер с объектом и контроллер

Вставьте блок Closed-Loop PID Autotuner между блоком PID и объектом для всех трех контроллеров PI, как показано в модели FOC PMSM. Сигнал start/stop запускает и останавливает эксперимент с обратной связью. Когда никакой эксперимент не запускается, блок Closed-Loop PID Autotuner ведет себя как блок усиления единицы, куда сигнал непосредственно передает.

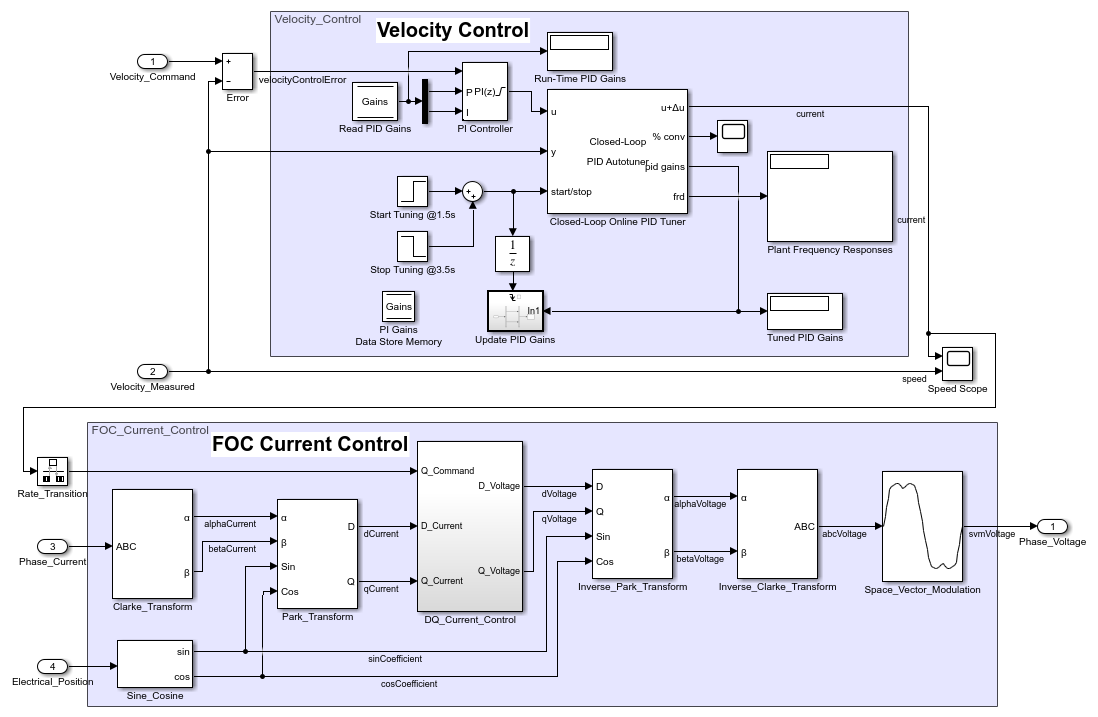

Чтобы просмотреть измененную управляющую структуру внешнего цикла, откройте подсистему Controller_Algorithm.

controlSubsystem = [mdl '/Controller_Algorithm'];
open_system(controlSubsystem)

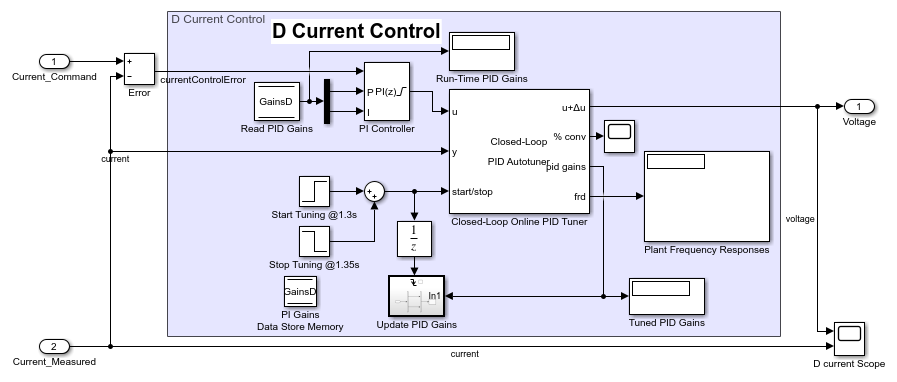

Просмотрите измененную d-ось текущий контроллер. У измененного контроллера q-оси есть идентичная структура.

open_system([controlSubsystem '/DQ_Current_Control/D_Current_Control'])

Сконфигурируйте блок автотюнера

После соединения блока Closed-Loop PID Autotuner с моделью объекта управления и блока PID, сконфигурируйте настройки настройки и эксперимента.

На вкладке Tuning существует две основных настраивающих настройки:

  • Целевая пропускная способность - Определяет, как быстро вы хотите, чтобы контроллер ответил. В этом примере выберите рад/секунда 5000 для текущего управления и рад/секунда 100 для регулировки скорости.

  • Целевое поле фазы - Определяет, как устойчивый вы хотите, чтобы контроллер был. В этом примере выберите степени 70 для текущего управления и степень 90 для регулировки скорости.

На вкладке Experiment существует три основных настройки эксперимента:

  • Тип объекта - Задает, стабилен ли объект асимптотически или объединяется. В этом примере модель FOC PMSM стабильна.

  • Знак объекта - Задает, имеет ли объект положительный или знак минус. Знак объекта положителен, если положительное изменение во входе объекта в номинальной рабочей точке приводит к положительному изменению на объекте вывод, когда объект достигает нового устойчивого состояния. В противном случае знак объекта отрицателен. Если объект стабилен, знак объекта эквивалентен знаку своего усиления dc. Если объект объединяется, знак объекта положителен (или отрицателен), если объект вывод продолжает увеличиваться (или уменьшаться). В этом примере модель FOC PMSM имеет положительный знак объекта.

  • Амплитуды синуса - Задают амплитуды введенных синусоид. В этом примере выберите 0.25 для текущих контроллеров и 0.01 для контроллера скорости, чтобы гарантировать, что объект правильно взволнован в пределе насыщения. Если амплитуда возбуждения будет или слишком большой или слишком маленькой, она приведет к неточным результатам оценки частотной характеристики.

Настройка каскадной обратной связи

Поскольку блок Closed-Loop PID Autotuner только настраивает один контроллер PI за один раз, эти три контроллера должны быть настроены отдельно в модели FOC PMSM. Настройте контроллеры внутреннего цикла сначала, и затем настройте контроллер внешнего цикла.

  • D-ось текущий контроллер настраивается между 1,3 и 1,35 секундами.

  • Q-ось текущий контроллер настраивается между 1,4 и 1,45 секундами.

  • Контроллер скорости настраивается между 1,5 и 3,5 секундами.

После настройки каждого контроллера PI усиления контроллера обновляются через Блок памяти Хранилища данных.

Симуляция блока автотюнера в режиме normal mode

В этом примере модель FOC PMSM создана в Simulink. Все три контроллера настраиваются в одной симуляции. Кроме того, ответы сравнены между ответами скорости до и после настройки контроллеров.

Симуляция модели FOC PMSM обычно занимает несколько минут на вашем компьютере из-за времени небольшой выборки контроллера силовой электроники двигателя.

sim(mdl)
logsout_autotuned = logsout;
save('AutotunedSpeed','logsout_autotuned')

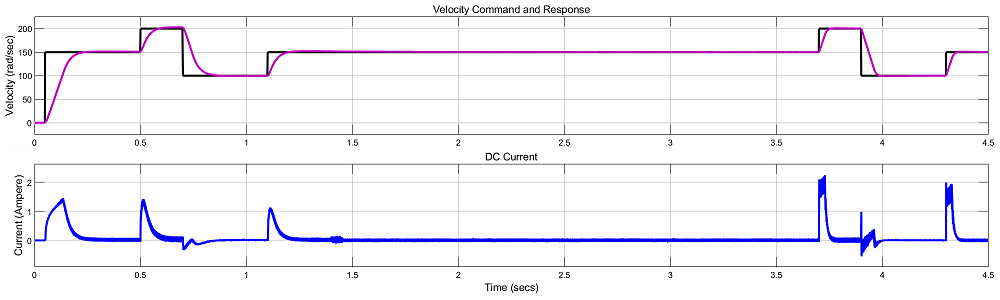

Следующие данные показывают полный результат симуляции.

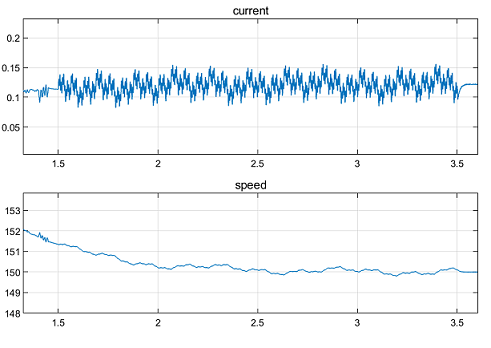

Следующие данные показывают текущие ответы и ответы скорости во время настройки, от 1,3 до 3,5 секунд. Изменение в токе в 0.1 A, и изменение в частоте вращения двигателя в раде/секунда 2 (об отклонении % 1).

Три контроллера PI настраиваются с новыми усилениями.

  • У контроллера PI скорости есть усиления P = 0.2785 и я = 2.678.

  • D-ось текущий контроллер PI имеет усиления P = 5.135 и я = 8663.

  • Q-ось текущий контроллер PI имеет усиления P = 4.59 и я = 8026.

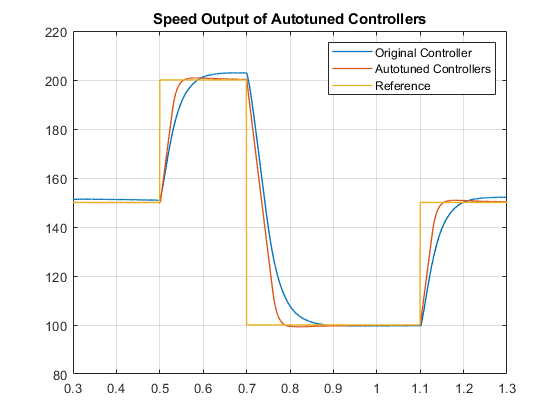

Те же скоростные команды применяются до и после процесса автоматической настройки. График ответы скорости до и после контроллеров настраивается с помощью блока Closed-Loop PID Autotuner. Кривые отклика скорости выравниваются вовремя, чтобы сравнить производительность контроллера бок о бок.

scdfocmotorPIDTuningPlotSpeed

После настройки контроллеров ответ скорости электродвигателя переменного тока имеет более быстрый переходный ответ и меньшую установившуюся ошибку.

bdclose(mdl)
