refline
Добавьте ссылочную строку, чтобы построить
Синтаксис
refline(m,b)refline(coeffs)reflinerefline(ax,___)hline = refline(___)Описание
refline( добавляет ссылочная строка к графику на оси, заданной ax,___)ax, с помощью любого из входных параметров в предыдущих синтаксисах.
hline = refline(___)hline с помощью любого из входных параметров в предыдущих синтаксисах. Используйте hline, чтобы изменить свойства определенной ссылочной строки после того, как вы создадите его. Для списка свойств смотрите Line Properties.
Примеры
Добавьте ссылочную строку в среднем значении
Сгенерируйте выборочные данные для независимой переменной x и зависимая переменная y.
x = 1:10; y = x + randn(1,10);

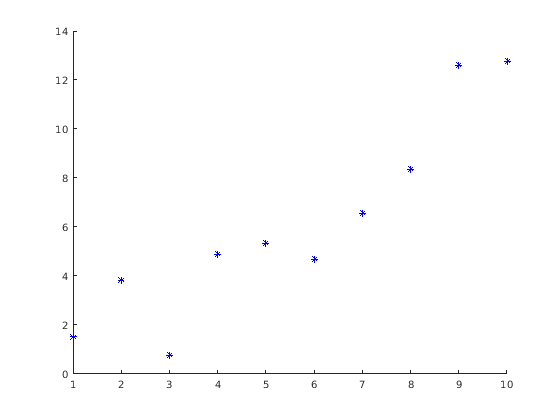

Создайте график рассеивания x и y.
scatter(x,y,25,'b','*')

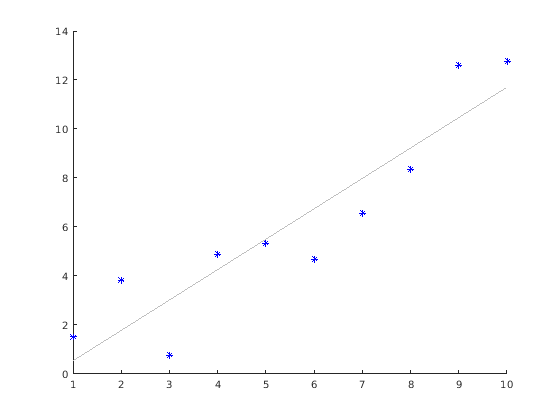

Наложите строку наименьших квадратов на график рассеивания.
refline

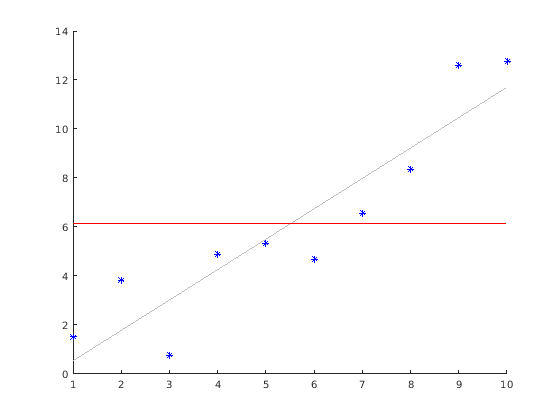

Добавьте ссылочную строку в среднем значении графика рассеивания.
mu = mean(y);
hline = refline([0 mu]);
hline.Color = 'r';
Красная линия является ссылочной строкой в среднем значении данных.
Задайте оси для наименьших квадратов и ссылочных строк
Задайте x-переменную и две различных y-переменные, чтобы использовать для графиков.
rng default % For reproducibility x = 1:10; y1 = x + randn(1,10); y2 = 2*x + randn(1,10);
Задайте ax1 как верхнюю часть фигуры и ax2 как нижняя половина фигуры. Создайте первый график рассеивания на главной оси с помощью y1 и второго графика рассеивания на нижней оси с помощью y2.
figure ax1 = subplot(2,1,1); ax2 = subplot(2,1,2); scatter(ax1,x,y1) scatter(ax2,x,y2)
Наложите строку наименьших квадратов на главный график и ссылочную строку в среднем значении значений y2 в нижнем графике.
lsline(ax1) % This is equivalent to refline(ax1)
mu = mean(y2);
refline(ax2,[0 mu])
