lsline
Добавьте строку наименьших квадратов в график рассеивания
Синтаксис
lslinelsline(ax)h = lsline(___)Описание
lsline накладывает строку наименьших квадратов на каждый график рассеивания в текущей системе координат.
lsline игнорирует точки данных, которые соединяются с телом, подчеркнутым штриховой линией, или штрихпунктирные линии ('-', '--' или '.-'), потому что это не полагает, что они графики рассеивания. Чтобы произвести графики рассеивания, используйте
функции plot и MATLAB® scatter.
lsline( накладывает строку наименьших квадратов на график рассеивания в осях, заданных ax)ax вместо текущей системы координат (gca).
h = lsline(___)h с помощью любого из предыдущих синтаксисов. Используйте h, чтобы изменить свойства определенной строки наименьших квадратов после того, как вы создадите его. Для списка свойств смотрите Line Properties.
Примеры
Постройте график наименьших квадратов

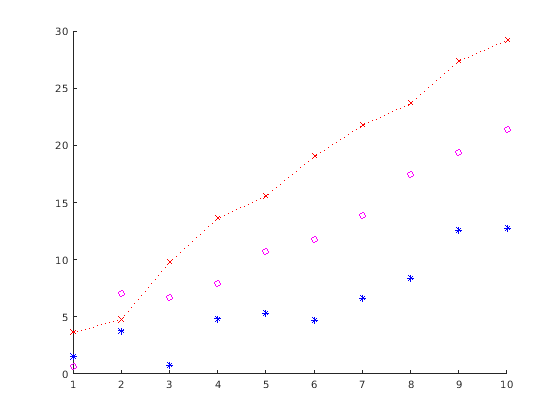

Сгенерируйте три набора выборочных данных и постройте каждый набор на той же фигуре.
x = 1:10; rng default; % For reproducibility figure; y1 = x + randn(1,10); scatter(x,y1,25,'b','*') hold on y2 = 2*x + randn(1,10); plot(x,y2,'mo') y3 = 3*x + randn(1,10); plot(x,y3,'rx:')

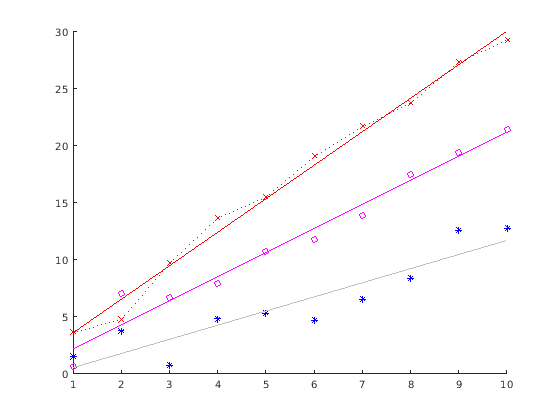

Добавьте строку наименьших квадратов для каждого набора выборочных данных.
lsline
Задайте оси для наименьших квадратов и ссылочных строк
Задайте x-переменную и две различных y-переменные, чтобы использовать для графиков.
rng default % For reproducibility x = 1:10; y1 = x + randn(1,10); y2 = 2*x + randn(1,10);

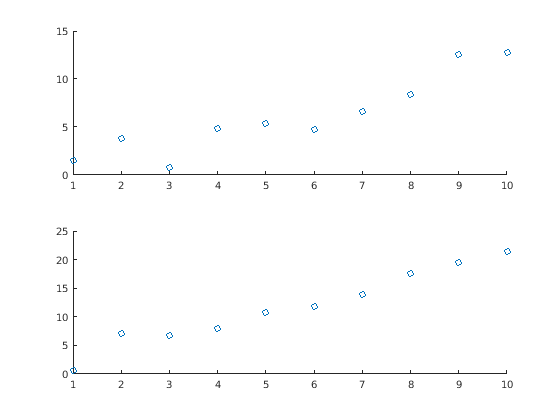

Задайте ax1 как верхнюю часть фигуры и ax2 как нижняя половина фигуры. Создайте первый график рассеивания на главной оси с помощью y1 и второго графика рассеивания на нижней оси с помощью y2.
figure ax1 = subplot(2,1,1); ax2 = subplot(2,1,2); scatter(ax1,x,y1) scatter(ax2,x,y2)

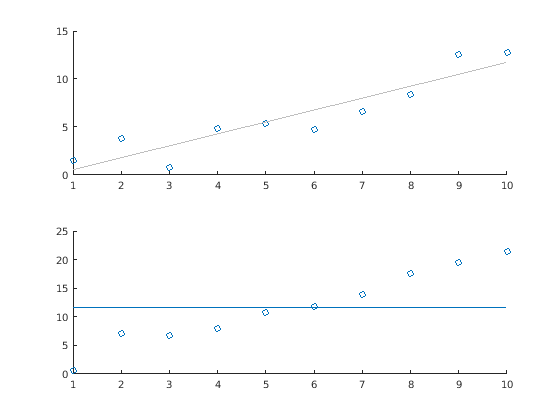

Наложите строку наименьших квадратов на главный график и ссылочную строку в среднем значении значений y2 в нижнем графике.
lsline(ax1) % This is equivalent to refline(ax1)
mu = mean(y2);
refline(ax2,[0 mu])
Используйте объект линии наименьших квадратов, чтобы изменить свойства строки
Задайте x-переменную и две различных y-переменные, чтобы использовать для графиков.
rng default % For reproducibility x = 1:10; y1 = x + randn(1,10); y2 = 2*x + randn(1,10);
Задайте ax1 как верхнюю часть фигуры и ax2 как нижняя половина фигуры. Создайте первый график рассеивания на главной оси с помощью y1 и второго графика рассеивания на нижней оси с помощью y2.
figure ax1 = subplot(2,1,1); ax2 = subplot(2,1,2); scatter(ax1,x,y1) scatter(ax2,x,y2)

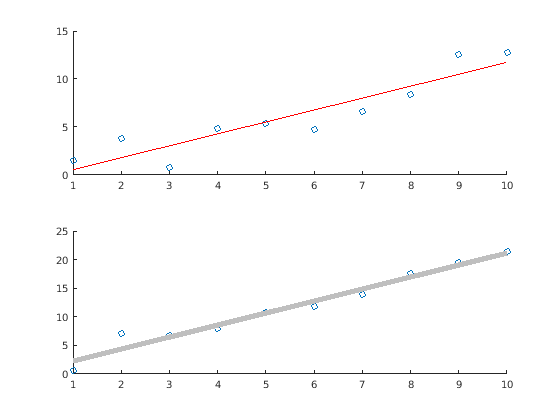

Наложите строку наименьших квадратов на главный график. Затем используйте объект линии наименьших квадратов h1, чтобы изменить цвет линии на красный.
h1 = lsline(ax1);
h1.Color = 'r';Наложите строку наименьших квадратов на нижний график. Затем используйте объект линии наименьших квадратов h2, чтобы увеличить ширину линии до 5.
h2 = lsline(ax2); h2.LineWidth = 5;
