bicone

Создайте bicone антенну

расширьте все на странице

Описание

bicone объект создает bicone антенну. bicone антенна состоит из двух симметричных или асимметричных конусов, разделенных маленьким разрывом. Канал охватывает разрыв и соединяет обоих конусы.

Антенны Bicone являются широкополосными всенаправленными антеннами, используемыми в приложениях электронной меры по поддержке (ESM). Антенны Bicone часто используются в электромагнитной интерференции (EMI) тестирование на тестирование неприкосновенности или тестирование эмиссии.

Создание

Синтаксис

ant = bicone
ant = bicone(Name,Value)

Описание

пример

ant = bicone создает bicone антенну с размерностями для резонансной частоты 2,3 ГГц. Значение по умолчанию bicone имеет feedpoint в вершине главного конуса.

пример

ant = bicone(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = bicone('Height',1) создает bicone антенну с конусом высоты 1 метр.

Выходные аргументы

развернуть все

Антенна Bicone, возвращенная как bicone объект.

Свойства

развернуть все

Вертикальная высота конусов, заданных как скаляр с действительным знаком в метрах или двухэлементном векторе с каждым модулем элемента в метрах. Скалярное значение создает два конуса той же высоты. Двухэлементный вектор может создать два конуса различных высот. В двухэлементном векторе первый элемент задает высоту главного конуса, и второй элемент задает высоту нижнего конуса.

Пример: 'ConeHeight',[0.0215 0.0315]

Пример: ant.ConeHeight = [0.0215 0.0315]

Типы данных: double

Радиус в вершине конусов, заданных как скаляр с действительным знаком в метрах или двухэлементном векторе с каждым модулем элемента в метрах. Скалярное значение создает два конуса с тем же узким радиусом. Двухэлементный вектор может создать два конуса с различными узкими радиусами. В двухэлементном векторе первый элемент задает узкий радиус главного конуса, и второй элемент задает узкий радиус нижнего конуса.

Пример: 'NarrowRadius',[6.3300e-04 0.0546]

Пример: ant.NarrowRadius = [6.3300e-04 0.0546]

Типы данных: double

Радиус при широком открытии конусов, заданных как скаляр с действительным знаком в метрах или двухэлементном векторе с каждым модулем элемента в метрах. Скалярное значение создает два конуса с тем же широким радиусом. Двухэлементный вектор может создать два конуса различных широких радиусов. В двухэлементном векторе первый элемент задает широкий радиус главного конуса, и второй элемент задает широкий радиус нижнего конуса.

Пример: 'BroadRadius',[8.3300e-04 0.0846]

Пример: ant.BroadRadius = [8.3300e-04 0.0846]

Типы данных: double

Разорвите между этими двумя конусами, заданными как скаляр с действительным знаком в метрах.

Пример: 'FeedHeight',0.0034

Пример: ant.FeedHeight = 0.0034

Типы данных: double

Диаметр канала, заданного как скаляр с действительным знаком в метрах.

Пример: 'FeedWidth',0.0050

Пример: ant.FeedWidth = 0.0050

Типы данных: double

Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две оси, заданные векторами.

Типы данных: double

Наклонная ось антенны, заданной как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

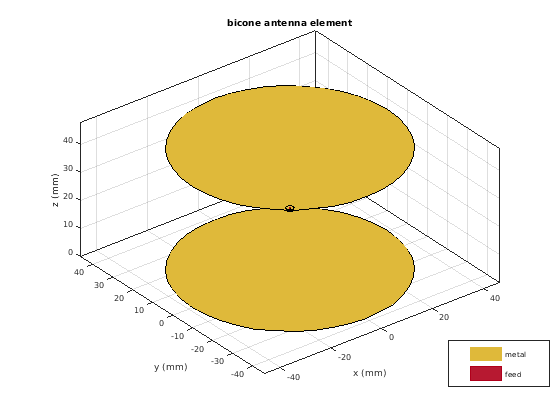

Создайте и просмотрите значение по умолчанию bicone антенна.

ant = bicone
ant =
  bicone with properties:

      ConeHeight: 0.0215
    NarrowRadius: 0.0013
     BroadRadius: 0.0385
      FeedHeight: 5.0000e-04
       FeedWidth: 1.0000e-03
            Tilt: 0
        TiltAxis: [1 0 0]
            Load: [1x1 lumpedElement]


show(ant)

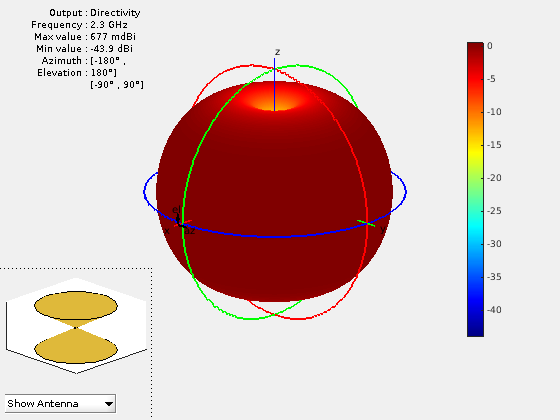

Постройте диаграмму направленности антенны на уровне 2,3 ГГц.

pattern(ant,2.3e9)

Скрипт Open Live Script

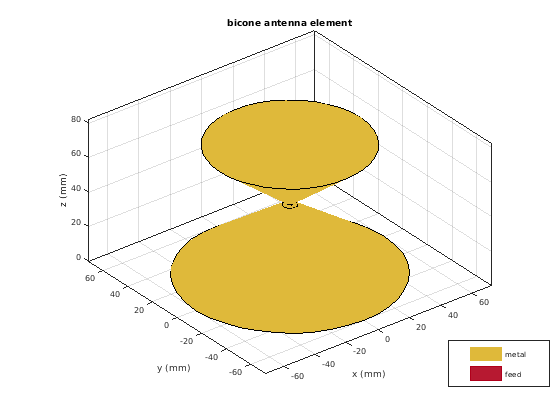

Создайте bicone антенну с асимметричными конусами.

ant = bicone('NarrowRadius',[2e-3 4e-3],'BroadRadius',...
           [44.7e-3,60e-3],'ConeHeight',[33.7e-3 40e-3],'FeedHeight',...
           1e-3,'FeedWidth',2e-3)
ant =
  bicone with properties:

      ConeHeight: [0.0337 0.0400]
    NarrowRadius: [0.0020 0.0040]
     BroadRadius: [0.0447 0.0600]
      FeedHeight: 1.0000e-03
       FeedWidth: 0.0020
            Tilt: 0
        TiltAxis: [1 0 0]
            Load: [1x1 lumpedElement]


show(ant)

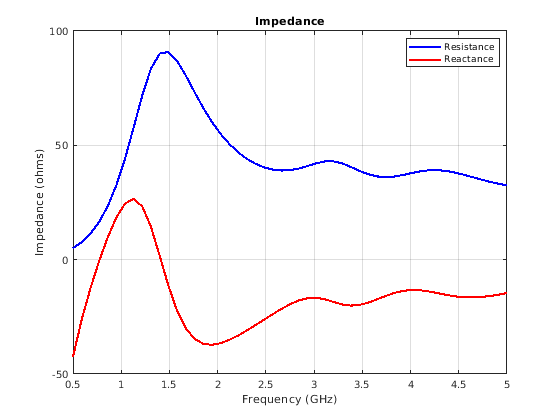

Вычислите импеданс антенны по промежутку частоты GHz на 500 МГц - 5.

impedance(ant,linspace(0.5e9,5e9,51));

Ссылки

[1] Kudpik, Rapin & Komask Meksamoot, Nipapon Siripon и Sompol Kosulvit. "Проект компактной биконической антенны для приложений UWB". 10.1109/ISPACS.2011.6146212.
