dipoleCycloid

Создайте циклоидную дипольную антенну

расширьте все на странице

Описание

dipoleCycloid объект является дипольной антенной циклоиды полудлины волны. Для циклоидного диполя по умолчанию точка канала находится на разделе цикла. Длина по умолчанию для рабочей частоты 48 МГц.

Ширина диполя связана с круглым сечением уравнением

w=2d=4r

, где:

  • d является диаметром эквивалентного цилиндрического полюса

  • r является радиусом эквивалентного цилиндрического полюса

Для данного цилиндрического радиуса используйте cylinder2strip служебная функция, чтобы вычислить эквивалентную ширину.

Создание

Синтаксис

dc = dipoleCycloid
dc = dipoleCycloid(Name,Value)

Описание

пример

dc = dipoleCycloid создает дипольную антенну циклоиды полудлины волны, ориентированную вдоль оси Z.

пример

dc = dipoleCycloid(Name,Value) создает дипольную антенну циклоиды полудлины волны, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Дипольная длина вдоль оси z, заданной как скаляр в метрах. По умолчанию длина для рабочей частоты 48 МГц.

Пример: 'Length',0.9

Типы данных: double

Дипольная ширина, заданная как скаляр в метрах.

Пример: 'Width',0.09

Типы данных: double

Круговой радиус цикла в плоскости X-Y, заданной как скаляр в метрах.

Пример: 'LoopRadius',0.500

Типы данных: double

Разрыв цикла в плоскости X-Y, заданной как скаляр в метрах.

Пример: 'Gap',0.006

Типы данных: double

Смешанные элементы добавляются к каналу антенны, заданному как разделенная запятой пара, состоящая из 'Load' и смешанный указатель на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: dc.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две оси, заданные векторами.

Типы данных: double

Наклонная ось антенны, заданной как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

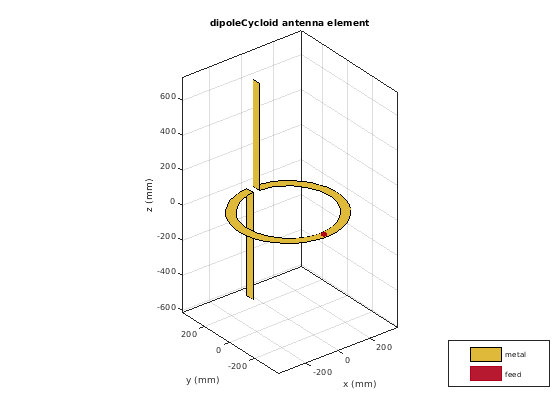

Создайте циклоидную дипольную антенну по умолчанию с помощью объекта dipoleCycloid и просмотрите его.

dc = dipoleCycloid
dc =
  dipoleCycloid with properties:

        Length: 1.2200
         Width: 0.0508
    LoopRadius: 0.3100
           Gap: 0.0400
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]


show(dc)

Скрипт Open Live Script

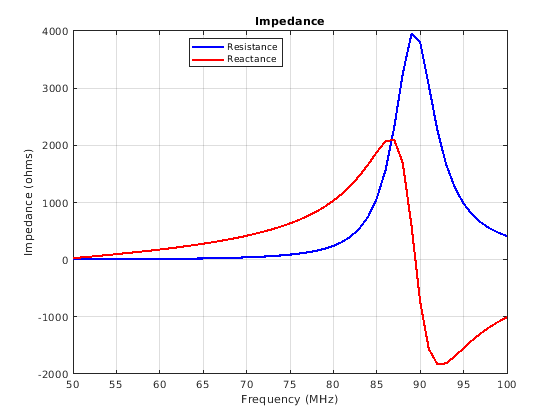

Вычислите импеданс циклоидного диполя ширины, 0,05 м, по промежутку частоты 50 МГц - 100 МГц.

d = dipoleCycloid('Width',0.05);
impedance(d,linspace(50e6,100e6,51))

Скрипт Open Live Script

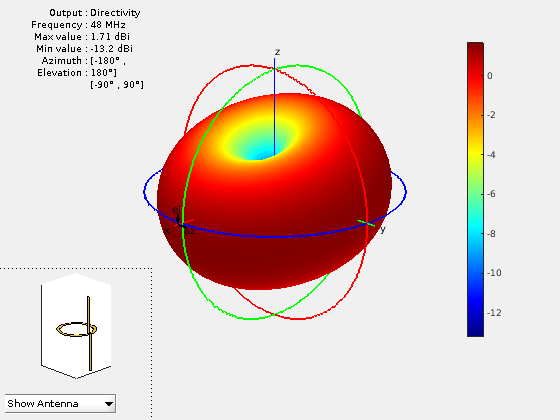

Постройте диаграмму направленности циклоидного диполя ширины, 0,05 м, на частоте 48 МГц.

d = dipoleCycloid('Width',0.05)
d =
  dipoleCycloid with properties:

        Length: 1.2200
         Width: 0.0500
    LoopRadius: 0.3100
           Gap: 0.0400
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]


pattern(d,48e6)

Ссылки

[1] Balanis, C.A. Теория антенны: анализ и проектирование. 3-й Эд. Нью-Йорк: Вайли, 2005.

[2] Volakis, Джон. Руководство разработки антенны. 4-й Эд. Нью-Йорк: McGraw-Hill, 2007.
