dipoleMeander

Создайте дипольную антенну извилины

расширьте все на странице

Описание

dipoleMeander класс создает дипольную антенну извилины с четырьмя диполями. Антенна является питаемым центром, и это симметрично вокруг своего начала координат. Первый резонанс дипольной антенны извилины на уровне 200 МГц.

Ширина диполя связана с диаметром эквивалентного цилиндрического диполя уравнением

w=2d=4r

, где:

  • d является диаметром эквивалентного цилиндрического диполя.

  • r является радиусом эквивалентного цилиндрического диполя.

Для данного цилиндрического радиуса используйте cylinder2strip служебная функция, чтобы вычислить эквивалентную ширину. Диполь полосы по умолчанию питается центром. Точка канала совпадает с источником. Источник расположен на плоскости X-Y.

Создание

Синтаксис

dm = dipoleMeander
dm = dipoleMeander(Name,Value)

Описание

пример

dm = dipoleMeander создает дипольную антенну извилины с четырьмя диполями.

dm = dipoleMeander(Name,Value) создает дипольную антенну извилины с четырьмя диполями, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Дипольная ширина, заданная как скаляр в метрах.

Пример: 'Width',0.05

Типы данных: double

Длина отдельных дипольных рук, заданных как вектор в метрах. Общее количество дипольных сгенерированных рук:

2∗N−1

где N является количеством заданных длин руки.

Пример: 'ArmLength',[0.6000 0.5000 1 0.4000]

Типы данных: double

Отметьте длину вдоль антенны, заданной как скаляр в метрах.

Например, в дипольной антенне извилины семью сложенными руками существует шесть меток.

Пример: 'NotchLength',1

Типы данных: double

Отметьте перпендикуляр ширины к длине антенны, заданной как скаляр в метрах.

Пример: 'NotchWidth',1

Типы данных: double

Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: dm.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две оси, заданные векторами.

Типы данных: double

Наклонная ось антенны, заданной как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите дипольную антенну извилины по умолчанию.

dm = dipoleMeander
dm =
  dipoleMeander with properties:

          Width: 0.0040
      ArmLength: [0.0880 0.0710 0.0730 0.0650]
    NotchLength: 0.0238
     NotchWidth: 0.0170
           Tilt: 0
       TiltAxis: [1 0 0]
           Load: [1x1 lumpedElement]

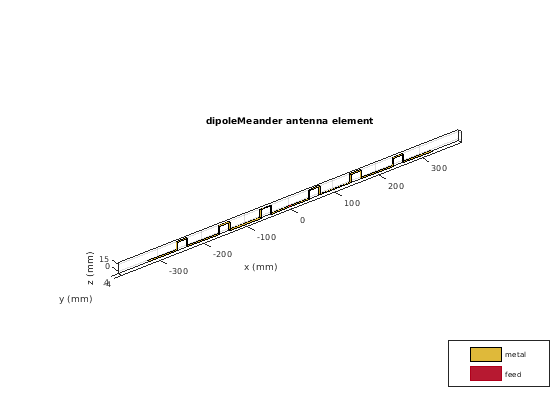

show(dm)

Скрипт Open Live Script

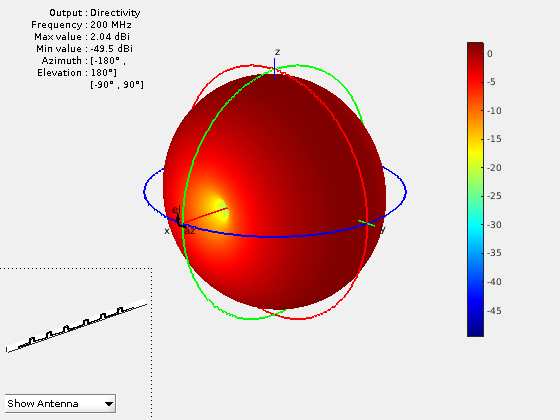

Постройте диаграмму направленности дипольной антенны извилины на частоте на 200 МГц.

dm = dipoleMeander;
pattern(dm,200e6)

Ссылки

[1] Balanis, C.A. Теория антенны: анализ и проектирование. 3-й Эд. Нью-Йорк: Вайли, 2005.
