hornConical

Создайте коническую роговую антенну

расширьте все на странице

Описание

hornConical объект создает волновод, сформированный как конус к прямым радиоволнам в луче. Этот тип рога широко используется в качестве элемента канала для больших радио-телескопов астрономии, спутникового отслеживания и коммуникационных тарелок.

Создание

Синтаксис

ant = hornConical
ant = hornConical(Name,Value)

Описание

пример

ant = hornConical создает коническую роговую антенну с размерностями для рабочей частоты 7,58 ГГц.

пример

ant = hornConical(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = hornConical('Radius',1) создает коническую роговую антенну с радиусом 1 метра.

Выходные аргументы

развернуть все

Коническая роговая антенна, возвращенная как hornConical объект.

Свойства

развернуть все

Радиус волновода, заданного как скаляр с действительным знаком в метрах.

Пример: 'Radius',0.760

Пример: ant.Radius = 0.760

Типы данных: double

Высота волновода, заданного как скаляр с действительным знаком в метрах.

Пример: 'WaveguideHeight',0.0340

Пример: ant.WaveguideHeight = 0.0340

Типы данных: double

Высота канала, заданного как скаляр с действительным знаком в метрах.

Пример: 'FeedHeight',0.0085

Пример: ant.FeedHeight = 0.0085

Типы данных: double

Ширина канала, заданного как скаляр с действительным знаком в метрах.

Пример: 'FeedWidth',0.0200

Пример: ant.FeedWidth = 0.0200

Типы данных: double

Расстояния со знаком вдоль Оси Y, заданной как скаляр с действительным знаком в метрах.

Пример: 'FeedOffset',0.03627

Пример: ant.FeedOffset = 0.3627

Типы данных: double

Высота конуса, заданного как скаляр с действительным знаком в метрах.

Пример: 'ConeHeight',0.0540

Пример: ant.ConeHeight = 0.0540

Типы данных: double

Радиус конической апертуры, заданной как скаляр с действительным знаком в метрах.

Пример: 'ApertureRadius',0.0760

Пример: ant.ApertureRadius = 0.0760

Типы данных: double

Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две оси, заданные векторами.

Типы данных: double

Наклонная ось антенны, заданной как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

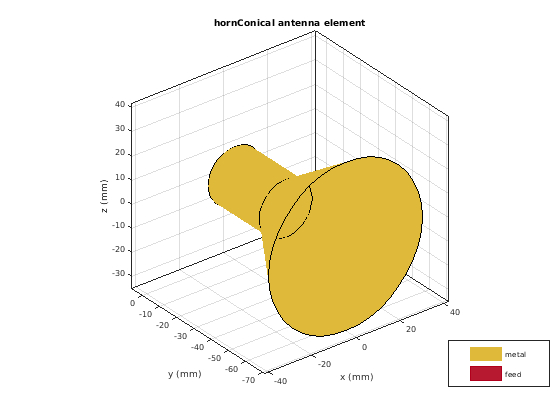

Создайте и просмотрите коническую роговую антенну по умолчанию.

ant = hornConical
ant =
  hornConical with properties:

             Radius: 0.0120
    WaveguideHeight: 0.0300
         FeedHeight: 0.0075
          FeedWidth: 0.0030
         FeedOffset: 0.0100
         ConeHeight: 0.0348
     ApertureRadius: 0.0350
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]


show(ant)

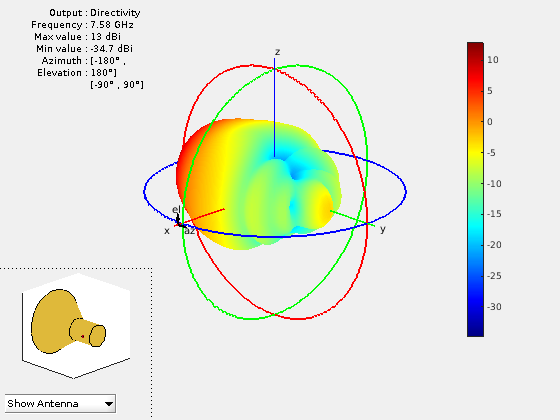

Постройте диаграмму направленности антенны на уровне 7,58 ГГц.

pattern(ant,7.58e9)

Скрипт Open Live Script

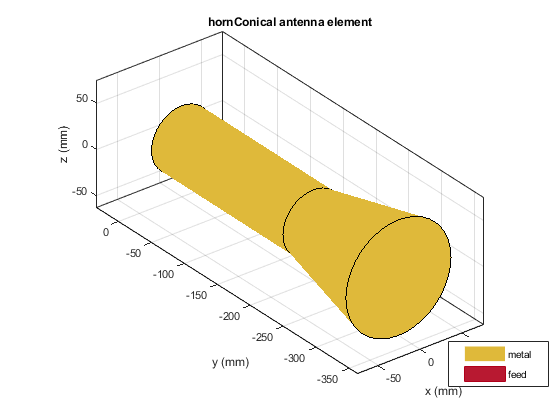

Создайте коническую роговую антенну со следующими размерностями.

ant=hornConical('Radius',35.71e-3,'WaveguideHeight',200e-3,...
       'Feedwidth',26e-3,'FeedHeight',34.71e-3,'FeedOffset',42.42e-3,...
       'ConeHeight',130e-3,'ApertureRadius',62.5e-3);
show(ant);

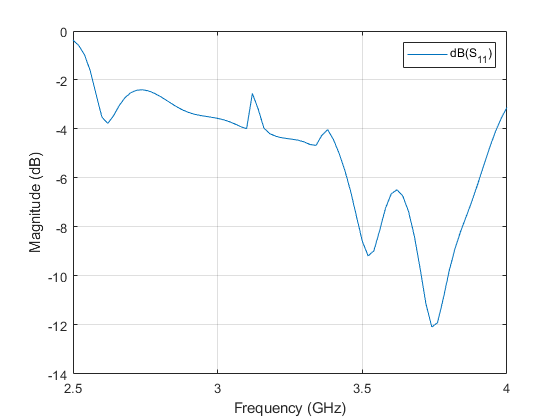

Постройте s-параметры и импеданс антенны.

s=sparameters(ant,2.5e9:20e6:4e9);
rfplot(s);

figure;
impedance(ant,2.5e9,20e6:4e9);

Ссылки

[1] Jadhav, Rohini. P, Vinithkurnar Javnrakash Dongre, Arunkumar Heddallikar. "Проект X-полосы Коническая Роговая Антенна Используя Коаксиальный Канал и Улучшенный Метод проектирования для Улучшения Пропускной способности". На Международной конференции по вопросам Вычисления, Коммуникации, Управления и Автоматизации (ICCUBEA), 1-6. Пуна, Индия: ICCUBEA 2017

Смотрите также

| |

Темы

Введенный в R2019b
