linearArray

Создайте линейную антенную решетку

расширьте все на странице

Описание

linearArray класс создает линейную антенную решетку в плоскости X-Y. По умолчанию линейная матрица является двухэлементным дипольным массивом. Диполи являются питаемым центром. Каждый диполь резонирует на уровне 70 МГц, когда изолировано.

Создание

Синтаксис

array = linearArray
array = linearArray(Name,Value)

Описание

пример

array = linearArray создает линейную антенную решетку в плоскости X-Y.

пример

array = linearArray(Name,Value) класс, чтобы создать линейную антенную решетку, с дополнительными свойствами, заданными одним или большим количеством аргументов пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1,..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Выходные аргументы

развернуть все

Линейная матрица, возвращенная как linearArray объект.

Свойства

развернуть все

Отдельные массивы элементов антенны или линейные матрицы, заданные как антенна или объект массивов.

Пример: 'Element',monopole

Количество элементов антенны в массиве, заданном как скаляр.

Пример: 'NumElements',4

Разрядка между элементами антенны, указанными как скаляр или вектор в метрах. По умолчанию дипольными элементами является распределенный 2 m независимо.

Пример: 'ElementSpacing',3

Типы данных: double

Амплитуда возбуждения элементов антенны, указанных как скаляр или вектор. Установите значение свойства на 0 смоделировать мертвые элементы. Это значение соответствует напряжениям возбуждения для элементов в массиве.

Пример: 'AmplitudeTaper',3

Типы данных: double

Сдвиг фазы для элементов антенны, указанных как скаляр или вектор в градусах. Это значение соответствует напряжениям возбуждения для элементов в массиве.

Пример: 'PhaseShift',[3 3 0 0]

Типы данных: double

Угол наклона массива, заданного как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90,

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет массив в 90 степенях приблизительно две оси, заданные векторами.

Типы данных: double

Наклонная ось массива, заданного как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае массив вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: array.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
correlationКоэффициент корреляции между двумя антеннами в массиве
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра

Примеры

свернуть все

Скрипт Open Live Script

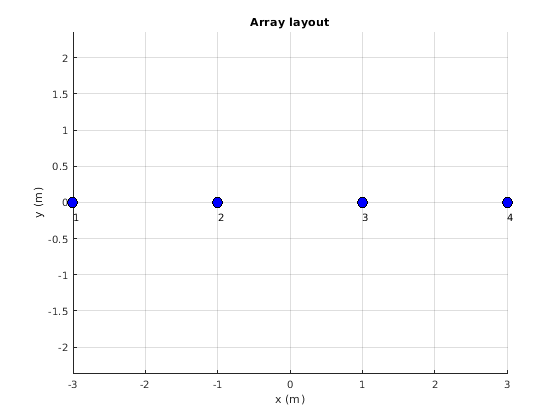

Создайте линейную матрицу четырех диполей и постройте размещение массива.

la = linearArray;
la.NumElements = 4;
layout(la);

Скрипт Open Live Script

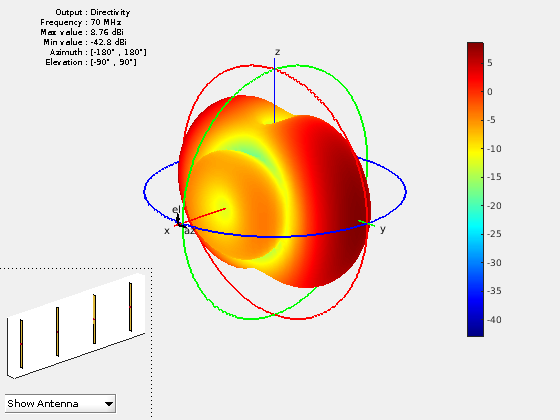

Постройте диаграмму направленности четырех линейных матриц элемента диполей на частоте 70 МГц.

la = linearArray('NumElements',4);
pattern(la,70e6);

Скрипт Open Live Script

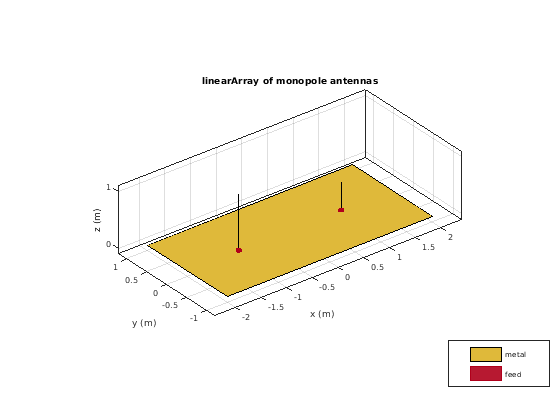

Создайте линейную матрицу двух монополей.

m1 = monopole;
m2 = monopole('Height',0.5);
mla = linearArray
mla =
  linearArray with properties:

           Element: [1x1 dipole]
       NumElements: 2
    ElementSpacing: 2
    AmplitudeTaper: 1
        PhaseShift: 0
              Tilt: 0
          TiltAxis: [1 0 0]


mla.Element = [m1,m2];
show(mla);

Скрипт Open Live Script

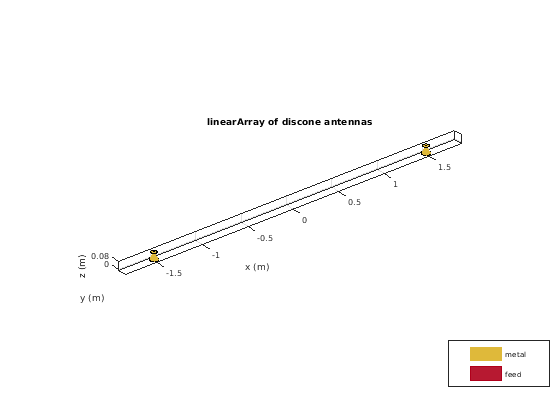

Создайте массив discones с интервалом элемента 3 м.

la = linearArray('Element',discone);
la.ElementSpacing = 3;
show(la)

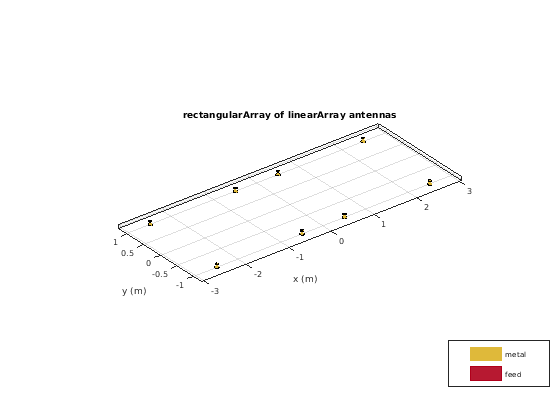

Создайте прямоугольную из линейной матрицы.

ra = rectangularArray("Element",la)
ra =
  rectangularArray with properties:

           Element: [1x1 linearArray]
              Size: [2 2]
        RowSpacing: 2
     ColumnSpacing: 2
           Lattice: 'Rectangular'
    AmplitudeTaper: 1
        PhaseShift: 0
              Tilt: 0
          TiltAxis: [1 0 0]


show(ra)

Скрипт Open Live Script

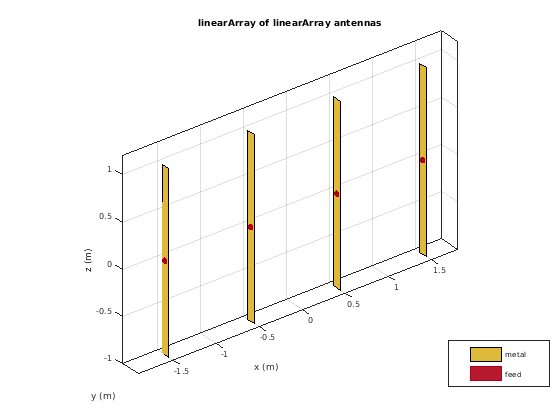

Создайте линейную матрицу и постройте шаблон.

la=linearArray('Element',linearArray('ElementSpacing',1));
show(la)

pattern(la,70e6);

Ссылки

[1] Balanis, C.A. Теория антенны. Анализ и проектирование, 3-й Эд. Нью-Йорк: Вайли, 2005.
