sectorInvertedAmos

Создайте инвертировал антенну сектора Амоса

расширьте все на странице

Описание

Используйте sectorInvertedAmos объект создать инвертированную антенну сектора Амоса, состоящую из четырех подобных диполю рук. Антенна питается в начале координат диполя. Дипольные руки симметричны вокруг начала координат. Рабочая частота антенны в беспроводной связи на 2,45 ГГц.

Создание

Синтаксис

amossector = sectorInvertedAmos
amossector = sectorInvertedAmos(Name,Value)

Описание

пример

amossector = sectorInvertedAmos создает инвертированную антенну сектора Амоса четырьмя подобными диполю руками.

amossector = sectorInvertedAmos(Name,Value) свойства наборов с помощью одного или нескольких пара "имя-значение". Например, amossector = sectorInvertedAmos('ArmWidth',0.2) создает инвертированный сектор Амоса с дипольной шириной 0,2 м. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Длина отдельных дипольных рук, заданных как вектор с каждым модулем элемента в метрах.

Пример: 'ArmLength',[0.0980 0.0810 0.0830 0.0750]

Пример: amossector.ArmLength = [0.0980 0.0810 0.0830 0.0750]

Типы данных: double

Ширина дипольных рук, заданных как скаляр в метрах.

Пример: 'ArmWidth',0.0025

Пример: amossector.ArmWidth = 0.0025

Типы данных: double

Отметьте длину, заданную как скаляр в метрах. Для инвертированной антенны сектора Амоса семью сложенными руками сгенерированы шесть меток. Длина метки измеряется вдоль антенн.

Пример: 'NotchLength',0.001

Пример: amossector.NotchLength = 0.001

Типы данных: double

Отметьте ширину, заданную как скаляр в метрах. Для инвертированной антенны сектора Амоса семью сложенными руками сгенерированы шесть меток. Ширина метки измеряется перпендикуляр к длине антенны.

Пример: 'NotchWidth',0.00190

Пример: amossector.NotchWidth = 0.00190

Типы данных: double

Оснуйте плоскую длину, заданную как скаляр в метрах. По умолчанию основывайтесь, плоская длина измеряется вдоль оси X.

Пример: 'GroundPlaneLength',0.7500

Пример: amossector.GroundPlaneLength = 0.7500

Типы данных: double

Оснуйте плоскую ширину, заданную как скаляр в метрах. По умолчанию основывайтесь, плоская ширина измеряется вдоль оси Y.

Пример: 'GroundPlaneWidth',0.0500

Пример: amossector.GroundPlaneWidth = 0.0500

Типы данных: double

Расстояние между наземной плоскостью и элементом антенны, указанным как скаляр в метрах.

Пример: 'Spacing',0.0355

Пример: amossector.Spacing = 0.0355

Типы данных: double

Смешанные элементы добавляются к каналу антенны, заданному как смешанный указатель на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию это в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: amossector.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданной как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 степенях приблизительно две оси, заданные векторами.

Типы данных: double

Наклонная ось антенны, заданной как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите инвертированную антенну сектора Амоса.

sectoria = sectorInvertedAmos
sectoria =
  sectorInvertedAmos with properties:

            ArmLength: [0.0880 0.0710 0.0730 0.0650]
             ArmWidth: 0.0040
          NotchLength: 0.0238
           NotchWidth: 0.0170
    GroundPlaneLength: 0.6600
     GroundPlaneWidth: 0.0750
              Spacing: 0.0355
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

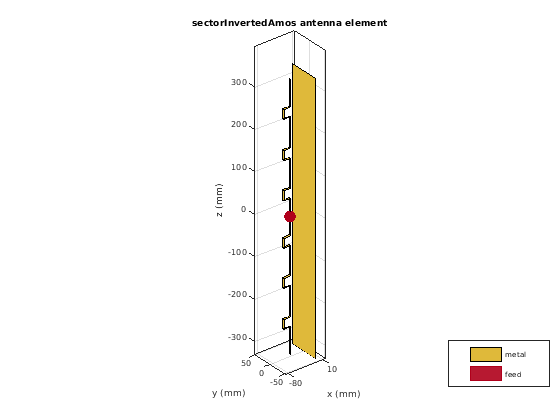

show(sectoria)

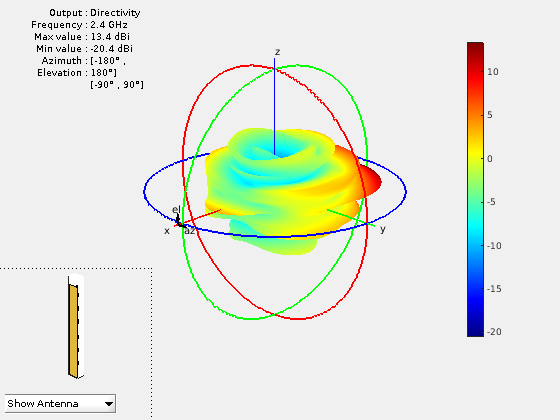

Постройте диаграмму направленности на уровне 2,4 ГГц

pattern(sectoria,2.4e9)
