pe
Ошибка прогноза для идентифицированной модели
Синтаксис
err = pe(sys,data,K)
err = pe(sys,data,K,opt)
[err,x0e,sys_pred]
= pe(___)
pe(sys,data,K,___)
pe(sys,Linespec,data,K,___)
pe(sys1,...,sysN,data,K,___)
pe(sys1,Linespec1,...,sysN,LinespecN,data,K,___)
Описание
err = pe(sys,data,K)K- ошибка прогноза шага для выхода идентифицированной модели sys. Ошибка прогноза определяется путем вычитания K- шаг вперед предсказал ответ от измеренного выхода. Ошибка прогноза вычисляется для отрезка времени, покрытого data. Для получения дополнительной информации о расчете предсказанного ответа смотрите predict.
err = pe(sys,data,K,opt)opt, задавать ошибочное поведение вычисления прогноза.
[ также возвращает предполагаемое начальное состояние, err,x0e,sys_pred]
= pe(___)x0e, и система предиктора, sys_pred.
pe( строит ошибку прогноза. Используйте с любой из предыдущих комбинаций входных аргументов. Чтобы изменить параметры отображения в графике, щелкните правой кнопкой по графику получить доступ к контекстному меню. Для получения дополнительной информации о меню, смотрите Советы.sys,data,K,___)
pe( использование sys,Linespec,data,K,___)Linespec задавать тип линии, символ маркера и цвет.
pe(sys1,...,sysN, строит ошибки прогноза для нескольких идентифицированных моделей. data,K,___)pe автоматически выбирает цвета и стили линии.
pe(sys1,Linespec1,...,sysN,LinespecN, использует тип линии, символ маркера и цвет, заданный для каждой модели.data,K,___)
Входные параметры
|
Модель Identified. |
|
Измеренная история ввода - вывода. Если |
|
Горизонт прогноза. Задайте Значение по умолчанию: |
|
Опции прогноза.
|
|
Стиль линии, маркер и цвет Стиль линии, маркер и цвет, заданный как вектор символов. Например, Для получения дополнительной информации о конфигурировании |
Выходные аргументы
|
Ошибка прогноза.
Выходные параметры до времени Когда Для данных мультиэксперимента, |
|
Предполагаемые начальные состояния.
|
|
Система предиктора.
Для данных дискретного времени, Для данных мультиэксперимента, |
Примеры
Вычислите ошибку прогноза для модели ARIX
Вычислите ошибку прогноза для модели ARIX.
Используйте ошибочные данные, чтобы вычислить отклонение источника шума ().
Получите зашумленные данные.
noise = [(1:150)';(151:-1:2)']; load iddata1 z1; z1.y = z1.y+noise;
noise треугольная волна, которая добавляется к выходному сигналу z1, iddata объект.
Оцените модель ARIX для зашумленных данных.
sys = arx(z1,[2 2 1],'IntegrateNoise',true);Вычислите ошибку прогноза предполагаемой модели.
K = 1; err = pe(z1,sys,K);
pe вычисляет ошибку прогноза с одним шагом для выхода идентифицированной модели, sys.
Вычислите отклонение источника шума, ().
noise_var = err.y'*err.y/(299-nparams(sys)-order(sys));
Сравните вычисленное значение с шумовым отклонением модели.
sys.NoiseVariance
Выход sys.NoiseVariance совпадает с вычисленным отклонением.
Постройте ошибку прогноза для многоуровневых моделей
Загрузите данные об оценке.
load iddata1;
data = z1;Оцените модель ARX порядка [2 2 1].
sys1 = arx(data,[2 2 1]);
Оцените передаточную функцию с 2 полюсами.
sys2 = tfest(data,2);

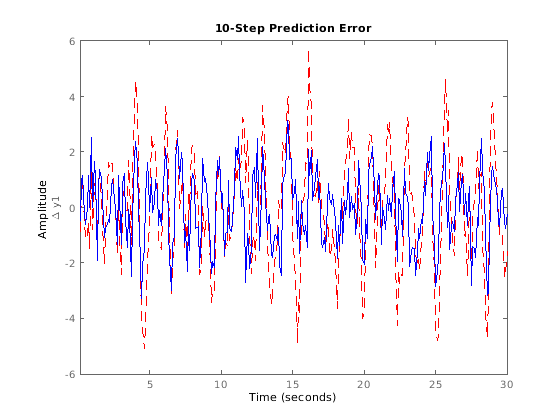

Постройте ошибку прогноза для предполагаемых моделей. Задайте горизонт прогноза как 10 и задайте стили линии для графического вывода ошибки прогноза каждой системы.
pe(sys1,'r--',sys2,'b',data,10);
Чтобы изменить параметры отображения, щелкните правой кнопкой по графику получить доступ к контекстному меню. Например, чтобы просмотреть данные об оценке, выберите Show Validation Data из контекстного меню. Чтобы просмотреть предсказанные выходные параметры, выберите Predicted Response Plot.
Советы
Щелчок правой кнопкой по графику ошибки прогноза открывает контекстное меню, где можно получить доступ к следующим опциям:
Systems — Выберите системы, чтобы просмотреть ошибку прогноза. По умолчанию ошибка прогноза всех систем построена.
Data Experiment — Для данных мультиэксперимента только. Переключитесь между данными из различных экспериментов.
Характеристики Просмотрите следующие характеристики данных:
Peak Value — Просмотрите абсолютное пиковое значение данных. Применимый для данных временного интервала только.
Peak Response — Просмотрите максимальную чувствительность данных. Применимый для данных частотной характеристики только.
Mean Value — Просмотрите среднее значение данных. Применимый для данных временного интервала только.
Show Для частотного диапазона и данных частотной характеристики только.
Magnitude — Просмотрите величину частотной характеристики системы.
Фаза Phase — View частотной характеристики системы.
Show Validation Data — Отобразите данные на графике, использовался для расчета ошибки прогноза.
Наборы данных I/O Grouping — For, содержащие больше чем один канал ввода или вывода. Выберите группировку каналов ввода и вывода на графике.
'none' Постройте каналы ввода-вывода в их собственных отдельных осях.
Все Соберите в группу все входные каналы, и весь выход образовывает канал вместе.
Наборы данных I/O Selector — For, содержащие больше чем один канал ввода или вывода. Выберите подмножество каналов ввода и вывода, чтобы построить. По умолчанию все выходные каналы построены.
Сетка Добавьте сетки в график.
Normalize — Нормируйте y-шкалу всех данных в графике.
Full View — Возвратитесь к полному представлению. По умолчанию график масштабируется к полному представлению.
Prediction Horizon — Установите горизонт прогноза или выберите симуляцию.
Initial Condition — Задайте обработку начальных условий. Не применимый для данных частотной характеристики.
Задайте как одно из следующего:
Estimate — Обработайте начальные условия как параметры оценки.
Zero — Обнулите все начальные условия.
Absorb delays and estimate — Поглотите ненулевые задержки в коэффициенты модели и обработайте начальные условия как параметры оценки. Используйте эту опцию в моделях дискретного времени только.
Predicted Response Plot — Постройте предсказанный ответ модели.
Prediction Error Plot — Постройте ошибку между ответом модели и данными о прогнозе. По умолчанию диаграмму погрешностей показывают.
Свойства Откройте диалоговое окно Property Editor, чтобы настроить атрибуты графика.
