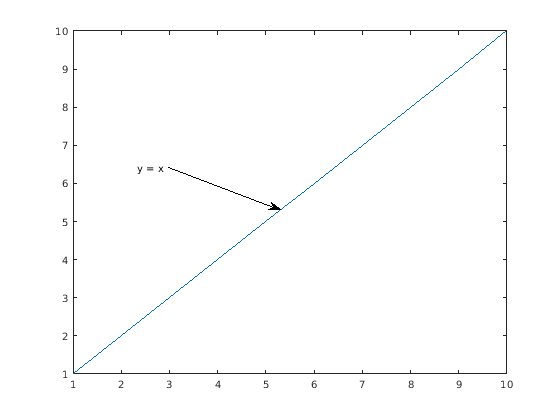

Постройте простой график и добавьте стрелку с текстом в фигуру. Задайте местоположение стрелки с текстом в нормированных координатах фигуры, запускающихся в точке (0.3,0.6) и окончание в (0.5,0.5). Задайте текстовое описание путем установки String свойство.

figure
plot(1:10)
x = [0.3 0.5];
y = [0.6 0.5];
annotation('textarrow',x,y,'String','y = x ')

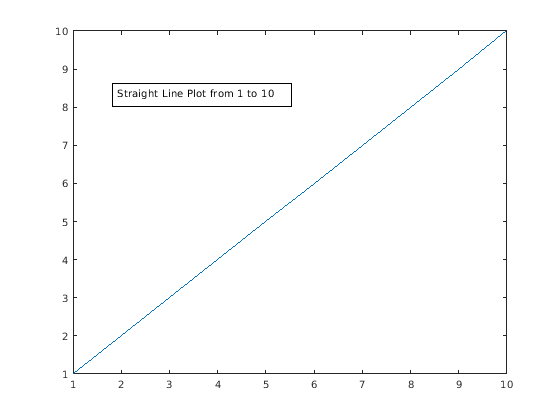

Постройте простой график и добавьте аннотацию текстового поля в фигуру. Задайте текстовое описание путем установки String свойство. Обеспечьте поле, чтобы соответствовать плотно вокруг текста путем установки FitBoxToText свойство к 'on'.

figure
plot(1:10)
dim = [.2 .5 .3 .3];
str = 'Straight Line Plot from 1 to 10';
annotation('textbox',dim,'String',str,'FitBoxToText','on');

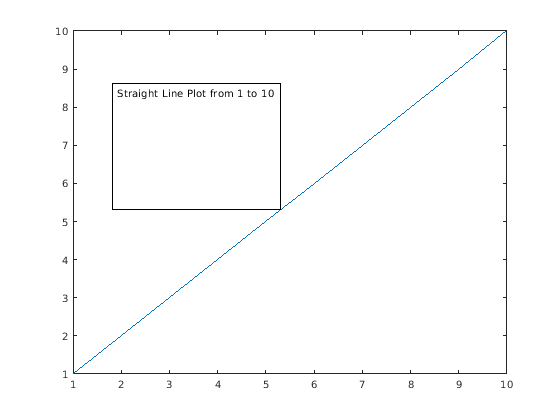

Создайте аннотацию текстового поля, не устанавливая FitBoxToText свойство. Текстовое поле использует заданную ширину и высоту и сворачивает текст по мере необходимости.

figure
plot(1:10)
dim = [.2 .5 .3 .3];
str = 'Straight Line Plot from 1 to 10';
annotation('textbox',dim,'String',str)

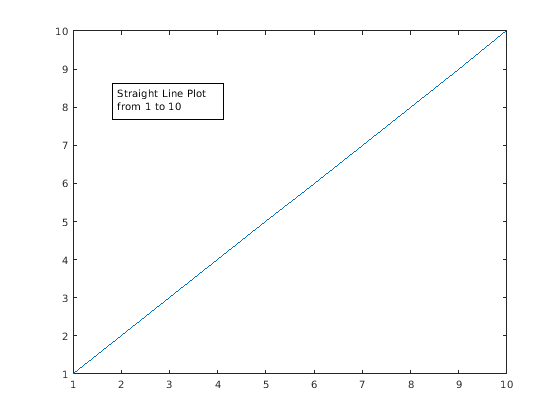

Создайте аннотацию текстового поля с многострочным текстом путем установки String свойство к массиву ячеек. Каждый элемент массива ячеек отображается на отдельной линии. Обеспечьте поле, чтобы соответствовать плотно вокруг текста путем установки FitBoxToText свойство к 'on'.

figure
plot(1:10)
dim = [0.2 0.5 0.3 0.3];
str = {'Straight Line Plot','from 1 to 10'};
annotation('textbox',dim,'String',str,'FitBoxToText','on');

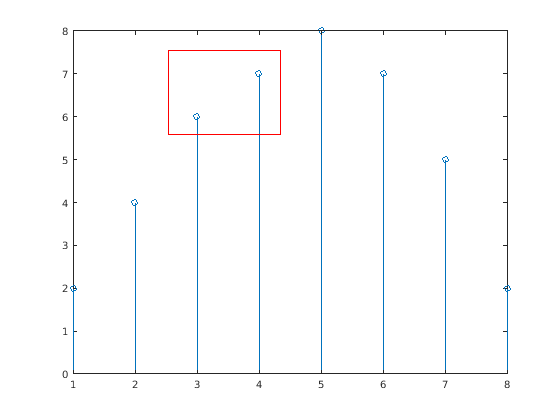

Создайте диаграмму стебель-листья и добавьте прямоугольную аннотацию в фигуру. Измените цвет прямоугольной схемы путем определения Color свойство.

figure
data = [2 4 6 7 8 7 5 2];
stem(data)
dim = [.3 .68 .2 .2];
annotation('rectangle',dim,'Color','red')

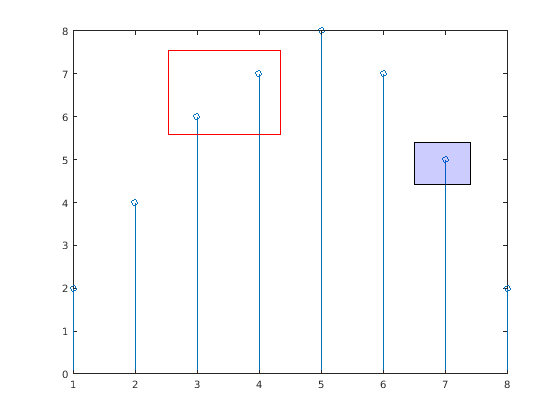

Добавьте вторую прямоугольную аннотацию в фигуру. Задайте цвет заливки путем установки FaceColor свойство. Добавьте прозрачность путем установки FaceAlpha свойство к значению между 0 (абсолютно прозрачный) и 1 (абсолютно непрозрачный).

dim2 = [.74 .56 .1 .1];
annotation('rectangle',dim2,'FaceColor','blue','FaceAlpha',.2)

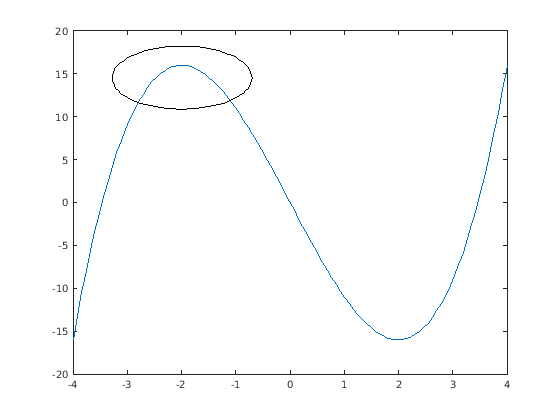

Постройте простой график и добавьте аннотацию эллипса в фигуру. Задайте dim как размер и местоположение наименьшего прямоугольника, который заключает эллипс.

figure
x = linspace(-4,4);
y = x.^3 - 12*x;
plot(x,y)

dim = [.2 .74 .25 .15];
annotation('ellipse',dim)

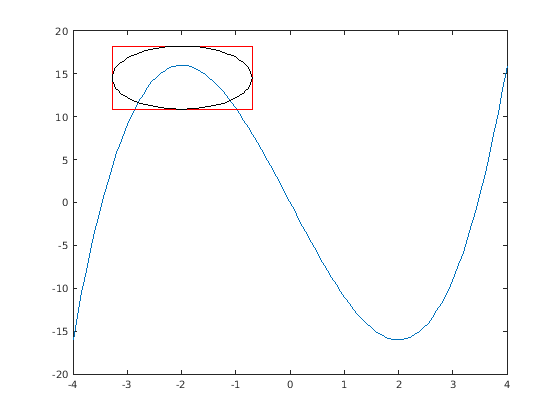

Чертите красный прямоугольник с помощью тех же размерностей, чтобы показать, как эллипс заполняет прямоугольную область.

annotation('rectangle',dim,'Color','red')

Постройте простой график. Затем добавьте стрелку углом в график путем объединения линии и аннотации стрелы.

figure
plot(1:10)

xl = [.3 .3];
yl = [.3 .4];
annotation('line',xl,yl)

xa = [.3 .4];
ya = [.4 .4];
annotation('arrow',xa,ya)

Добавьте стрелку с текстом в фигуру и возвратите объект стрелки с текстом аннотации, a.

figure
plot(1:10)
x = [0.3,0.5];
y = [0.6,0.5];
a = annotation('textarrow',x,y,'String','y = x ');

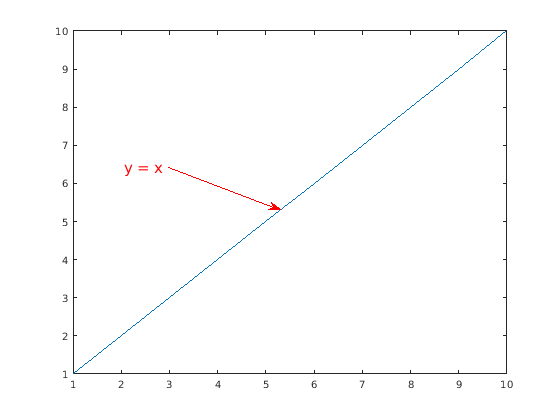

Измените свойства стрелки с текстом аннотации с помощью a. Например, измените цвет в красный и размер шрифта к 14 точкам.

a.Color = 'red';
a.FontSize = 14;

Смотрите страницы свойств аннотации для списка свойств для каждого типа аннотации.
