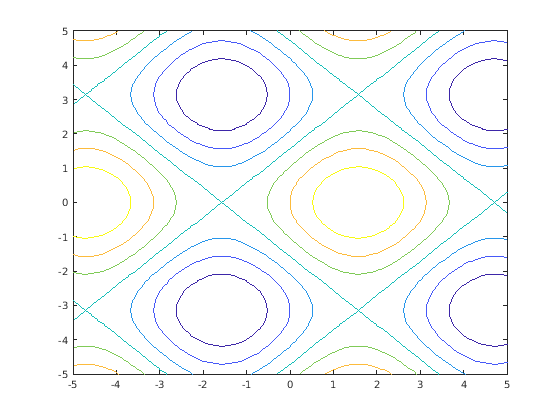

Постройте контуры $$f(x,y)=\sin (x)+\mathrm{потому\; что}(y)$$ на интервале по умолчанию $$-5<x<5$$ и $$-5<y<5$$.

f = @(x,y) sin(x) + cos(y);
fcontour(f)

Задайте интервал графического вывода в качестве второго аргумента fcontour. Когда вы строите несколько входных параметров на различных интервалах в тех же осях, пределы по осям настраивают, чтобы отобразить все данные. Это поведение позволяет вам построить кусочные входные параметры.

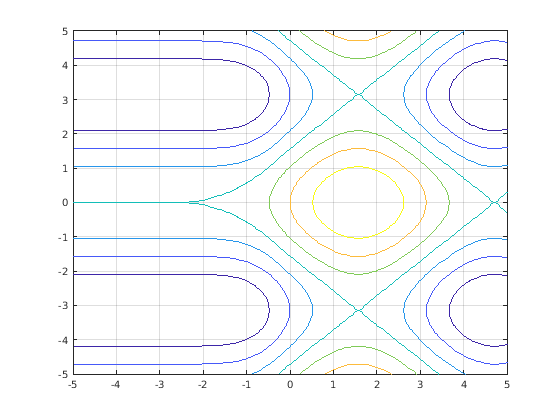

Постройте кусочный вход

$$-5<y<5$$.

fcontour(@(x,y) erf(x) + cos(y),[-5 0 -5 5])
hold on
fcontour(@(x,y) sin(x) + cos(y),[0 5 -5 5])
hold off
grid on

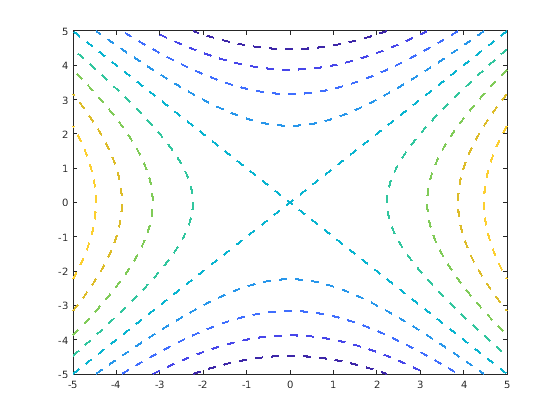

Постройте контуры $$x^2-y^2$$ как пунктирные линии с шириной линии 2.

f = @(x,y) x.^2 - y.^2;
fcontour(f,'--','LineWidth',2)

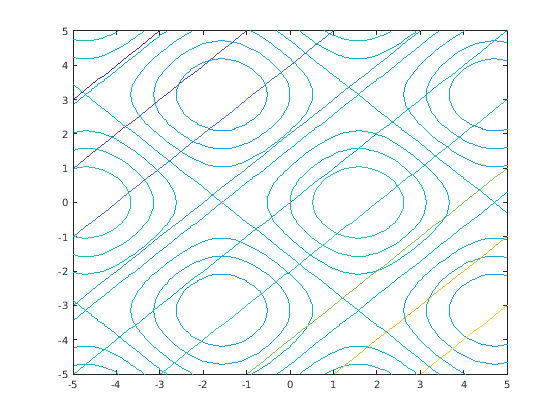

График $$\sin (x)+\mathrm{потому\; что}(y)$$ и $$x-y$$ на тех же осях при помощи hold on.

fcontour(@(x,y) sin(x)+cos(y))
hold on
fcontour(@(x,y) x-y)
hold off

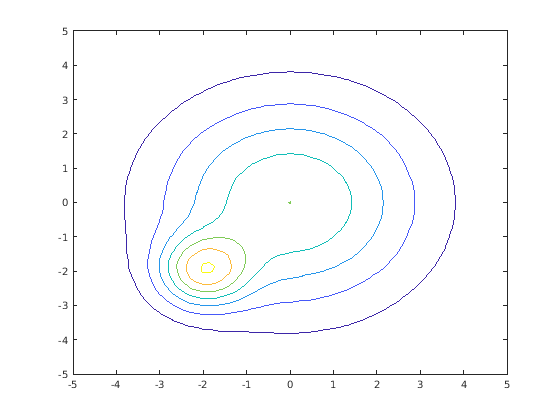

Постройте контуры $$e^{-(x/3{)}^2-(y/3{)}^2}+e^{-(x+2{)}^2-(y+2{)}^2}$$. Присвойте функциональный объект контура переменной.

f = @(x,y) exp(-(x/3).^2-(y/3).^2) + exp(-(x+2).^2-(y+2).^2);
fc = fcontour(f)

fc =
  FunctionContour with properties:

     Function: @(x,y)exp(-(x/3).^2-(y/3).^2)+exp(-(x+2).^2-(y+2).^2)
    LineColor: 'flat'
    LineStyle: '-'
    LineWidth: 0.5000
         Fill: 'off'
    LevelList: [0.2000 0.4000 0.6000 0.8000 1 1.2000 1.4000]

  Show all properties

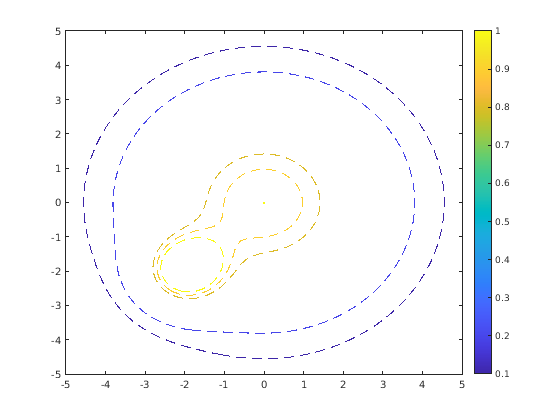

Измените ширину линии в 1 и стиль линии к пунктирной линии при помощи записи через точку, чтобы установить свойства функционального объекта контура. Покажите контуры близко к 0 и 1 путем установки LevelList свойство. Добавьте шкалу палитры.

fc.LineWidth = 1;
fc.LineStyle = '--';
fc.LevelList = [1 0.9 0.8 0.2 0.1];
colorbar

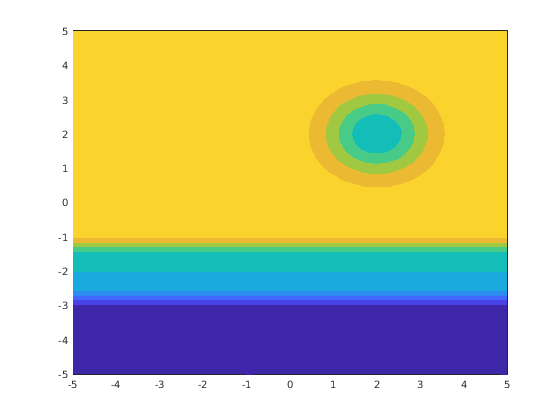

Создайте график, который похож на закат путем заполнения области между контурами

f = @(x,y) erf((y+2).^3) - exp(-0.65*((x-2).^2+(y-2).^2));
fcontour(f,'Fill','on');

Если вы хотите интерполированную штриховку вместо этого, используйте fsurf функция и набор ее 'EdgeColor' опция к 'none' сопровождаемый командой view(0,90).

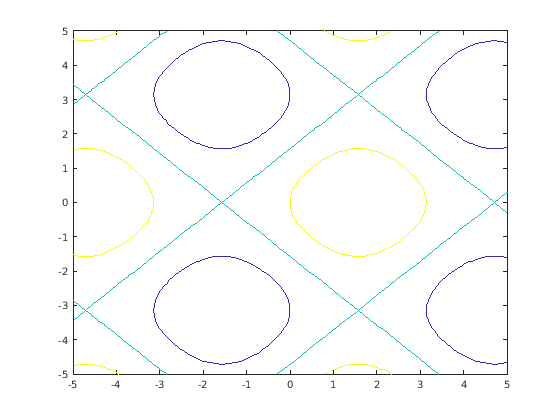

Установите значения в который fcontour чертит контуры при помощи 'LevelList' опция.

f = @(x,y) sin(x) + cos(y);
fcontour(f,'LevelList',[-1 0 1])

Управляйте разрешением линий контура при помощи 'MeshDensity' опция. Увеличение 'MeshDensity' может сделать более сглаженные, более точные графики, в то время как уменьшение его может увеличить скорость графического вывода.

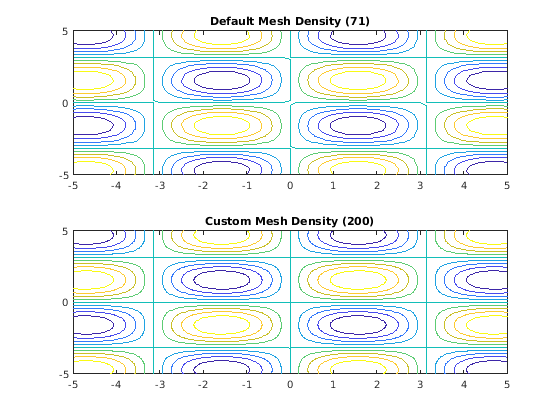

Разделите фигуру на два использования subplot. В первом подграфике постройте контуры $$\sin (x)\sin (y)$$. Углы квадратов не встречаются. Чтобы устранить эту проблему, увеличьте 'MeshDensity' к 200 во втором подграфике. Углы теперь встречаются, показывая это путем увеличения 'MeshDensity' вы увеличиваете разрешение.

f = @(x,y) sin(x).*sin(y);
subplot(2,1,1)
fcontour(f)
title('Default Mesh Density (71)')

subplot(2,1,2)
fcontour(f,'MeshDensity',200)
title('Custom Mesh Density (200)')

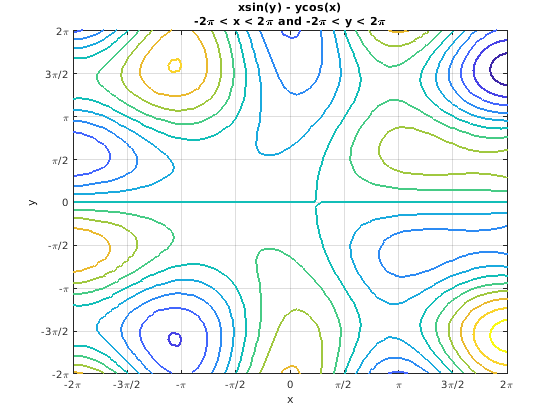

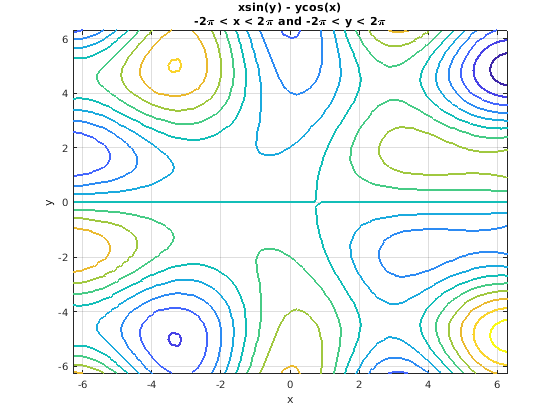

График $$x\sin (y)-y\mathrm{потому\; что}(x)$$. Отобразите линии сетки, добавьте заголовок и добавьте подписи по осям.

fcontour(@(x,y) x.*sin(y) - y.*cos(x), [-2*pi 2*pi], 'LineWidth', 2);
grid on
title({'xsin(y) - ycos(x)','-2\pi < x < 2\pi and -2\pi < y < 2\pi'})
xlabel('x')
ylabel('y')

Установите значения деления оси X и сопоставленные метки путем установки XTickLabel и XTick свойства объекта осей. Доступ к объекту осей с помощью gca. Точно так же установите значения деления оси Y и сопоставленные метки.

ax = gca;
ax.XTick = ax.XLim(1):pi/2:ax.XLim(2);
ax.XTickLabel = {'-2\pi','-3\pi/2','-\pi','-\pi/2','0','\pi/2','\pi','3\pi/2','2\pi'};
ax.YTick = ax.YLim(1):pi/2:ax.YLim(2);
ax.YTickLabel = {'-2\pi','-3\pi/2','-\pi','-\pi/2','0','\pi/2','\pi','3\pi/2','2\pi'};
