zlabel

Маркировка оси z

свернуть все на странице

Синтаксис

zlabel(txt)

zlabel(txt,Name,Value)

zlabel(ax,___)

h = zlabel(___)

Описание

пример

zlabel(txt) помечает ось z текущей системы координат с текстом, txt. Переиздание zlabel команда заставляет новую метку заменять старую метку.

пример

zlabel(txt,Name,Value) дополнительно задает свойства текстовых объектов с помощью одного или нескольких Name,Value парные аргументы.

zlabel(ax,___) добавляет метка к осям, заданным ax. Этот синтаксис позволяет вам задавать оси, в которые можно добавить метку. ax может предшествовать любой из комбинаций входных аргументов в предыдущих синтаксисах.

h = zlabel(___) возвращает указатель на текстовый объект, используемый в качестве метки оси z. Указатель полезен при создании будущих модификаций к метке.

Примеры

свернуть все

Маркировка оси z

Скрипт Open Live Script

surf(peaks)
zlabel('Height')

Маркировка оси z Числовым Входным параметром

Скрипт Open Live Script

figure
surf(peaks)
zlabel(123)

MATLAB® отображает 123 около оси z.

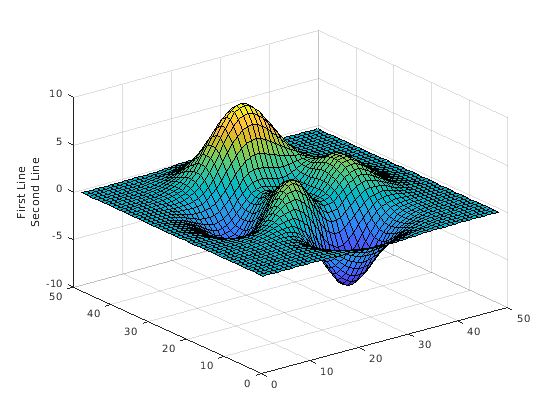

Создание Многострочной Метки оси z

Скрипт Open Live Script

Создайте многострочную метку с помощью многострочного массива ячеек.

figure
surf(peaks)
zlabel({'First Line';'Second Line'})

Маркировка Свойств шрифта Набора и оси z

Скрипт Open Live Script

Используйте Name,Value пары, чтобы установить размер шрифта, толщину шрифта и свойства цвета текста метки оси z.

figure
surf(peaks)
zlabel('Elevation','FontSize',12,...
       'FontWeight','bold','Color','r')

'FontSize',12 отображает текст метки в шрифте с 12 точками. 'FontWeight','bold' делает текст полужирным. 'Color','r' устанавливает цвет текста на красный.

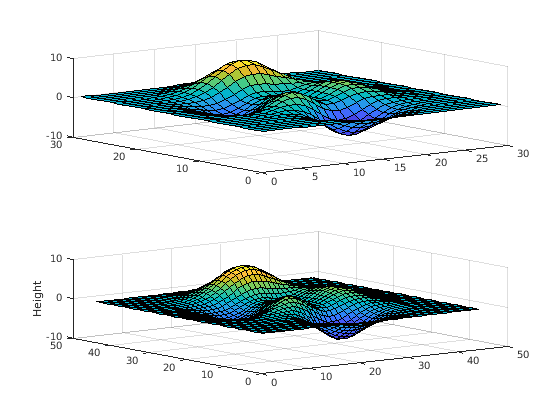

Маркировка оси z Определенных Осей

Скрипт Open Live Script

Начиная в R2019b, можно отобразить мозаичное размещение графиков с помощью tiledlayout и nexttile функции. Вызовите tiledlayout функция, чтобы создать 2 1 мозаичное размещение графика. Вызовите nexttile функция, чтобы создать объекты осей ax1 и ax2. Создайте две объемных поверхностных диаграммы и добавьте метку оси z во второй график путем определения ax2 как первый входной параметр к zlabel.

tiledlayout(2,1)
ax1 = nexttile;
surf(ax1,peaks(30))

ax2 = nexttile;
surf(ax2,peaks(45))
zlabel(ax2,'Height')

Маркировка оси z и Возврат Указателя на объект

Скрипт Open Live Script

Пометьте ось z и возвратите текстовый объект, используемый в качестве метки.

surf(peaks)
t = zlabel('Population Change');

Выберите цвет метки к красному. Начиная с R2014b, вы можете использовать запись через точку для того, чтобы задать свойства. Если вы используете более ранний релиз, используйте set функцию вместо этого.

t.Color = 'red';

Входные параметры

свернуть все

`txt` — Подпись по осям
представьте скаляр в виде строки | вектор символов | массив строк | символьный массив | массив ячеек | категориальный массив | числовое значение

Подпись по осям, заданная как скаляр строки, вектор символов, массив строк, символьный массив, массив ячеек, категориальный массив или числовое значение.

Пример: 'my label'

Пример: {'first line','second line'}

Пример: 123

Чтобы включать числовые переменные с текстом в метке, используйте num2str функция. Например:

x = 42;
txt = ['The value is ',num2str(x)];

Чтобы включать специальные символы, такие как верхние индексы, индексы, греческие буквы или математические символы используют синтаксис TeX. Для списка поддерживаемой разметки смотрите Interpreter свойство.

Создать многострочные метки:

Используйте массив строк, где каждый элемент содержит линию текста, такого как ["first line","second line"].
Используйте массив ячеек, где каждая ячейка содержит линию текста, такого как {'first line','second line'}.
Используйте символьный массив, где каждая строка содержит то же количество символов, таких как ['abc'; 'ab '].
Используйте sprintf создать текст с символом новой строки, таким как sprintf('first line \n second line').

Числовые метки преобразованы в текст с помощью sprintf('%g',value). Например, 12345678 отображения как 1.23457e+07.

Примечание

Если вы задаете метку как категориальный массив, MATLAB^® использует значения в массиве, не категории.
Слова defaultФабрика, и remove зарезервированные слова, которые не появятся в метке, когда заключено в кавычки как обычные символы. Чтобы отобразить любое из этих слов индивидуально, предшествуйте им с обратной косой чертой, такой как '\default' или '\remove'.

`ax` Объект осей
объект осей

Объект осей. Если вы не задаете оси, то zlabel функционируйте использует текущую систему координат.

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Color','red','FontSize',12 задает красный, шрифт с 12 точками.

В дополнение к следующему можно задать другие свойства текстовых объектов с помощью Name,Value парные аргументы. Смотрите текстовые Свойства.

`'FontSize'` 'FontSize'
11 (значение по умолчанию) | скалярное значение, больше, чем `0`

Размер шрифта, заданный как скалярное значение, больше, чем 0 в модулях точки. Один пункт равен 1/72 дюйма. Чтобы изменить модули шрифта, используйте FontUnits свойство.

Установка свойств размера шрифта для связанных осей также влияет на размер шрифта метки. Размер шрифта метки обновляется, чтобы равняться временам размера шрифта осей масштабный коэффициент метки. FontSize свойство осей содержит размер шрифта осей. LabelFontSizeMultiplier свойство осей содержит масштабный коэффициент метки. По умолчанию размер шрифта осей является 10 точками, и масштабный коэффициент 1.1, таким образом, размер шрифта метки оси z является 11 точками.

`'FontWeight'` — Символьная толщина
`'normal'` (значение по умолчанию) | `'bold'`

Символьная толщина, заданная как 'normal' или 'bold'.

MATLAB использует FontWeight свойство выбрать шрифт от доступных в вашей системе. Не все шрифты имеют полужирный вес. Поэтому определение полужирной толщины шрифта может все еще привести к обычной толщине шрифта.

`'FontName'` FontName
поддерживаемое название шрифта | `'FixedWidth'`

Название шрифта, заданное как поддерживаемое название шрифта или 'FixedWidth'. Чтобы отобразить и распечатать текст правильно, необходимо выбрать шрифт, который поддерживает система. Стандартный шрифт зависит от вашей операционной системы и локали.

Чтобы использовать шрифт фиксированной ширины, который выглядит хорошим в любой локали, используйте 'FixedWidth'. Шрифт фиксированной ширины использует корневой FixedWidthFontName свойство. Установка корневого FixedWidthFontName свойство заставляет незамедлительное обновление отображения использовать новый шрифт.

`'Color'` TextColor
[0.15 0.15 0.15] (значение по умолчанию) | триплет RGB | шестнадцатеричный цветовой код | `'r'` | `'g'` | `'b'` | ...

Цвет текста, заданный как триплет RGB, шестнадцатеричный цветовой код, название цвета или краткое название.

Для пользовательского цвета задайте триплет RGB или шестнадцатеричный цветовой код.

Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7].
Шестнадцатеричный цветовой код является вектором символов или скаляром строки, который запускается с символа хеша (#) сопровождаемый тремя или шестью шестнадцатеричными цифрами, которые могут лежать в диапазоне от 0 к F. Значения не являются чувствительными к регистру. Таким образом, цветовые коды '#FF8800', '#ff8800', '#F80', и '#f80' эквивалентны.

Кроме того, вы можете задать имена некоторых простых цветов. Эта таблица приводит опции именованного цвета, эквивалентные триплеты RGB и шестнадцатеричные цветовые коды.

Название цвета	Краткое название	Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
`'red'`	`'r'`	[1 0 0]	`'#FF0000'`
`'green'`	`'g'`	[0 1 0]	`'#00FF00'`
`'blue'`	`'b'`	[0 0 1]	`'#0000FF'`
`'cyan'`	`'c'`	[0 1 1]	`'#00FFFF'`
`'magenta'`	`'m'`	[1 0 1]	`'#FF00FF'`
`'yellow'`	`'y'`	[1 1 0]	`'#FFFF00'`
`'black'`	`'k'`	[0 0 0]	'#000000'
`'white'`	`'w'`	[1 1 1]	`'#FFFFFF'`
`'none'`	Не применяется	Не применяется	Не применяется	Нет цвета

Вот являются триплеты RGB и шестнадцатеричные цветовые коды для цветов по умолчанию использованием MATLAB во многих типах графиков.

Триплет RGB	Шестнадцатеричный цветовой код	Внешний вид
[0 0.4470 0.7410]	`'#0072BD'`
[0.8500 0.3250 0.0980]	`'#D95319'`
[0.9290 0.6940 0.1250]	`'#EDB120'`
[0.4940 0.1840 0.5560]	`'#7E2F8E'`
[0.4660 0.6740 0.1880]	`'#77AC30'`
[0.3010 0.7450 0.9330]	`'#4DBEEE'`
[0.6350 0.0780 0.1840]	`'#A2142F'`

Пример: 'blue'

Пример: [0 0 1]

Пример: '#0000FF'

`'Interpreter'` — Интерпретация текстовых символов
`'tex'` (значение по умолчанию) | `'latex'` | `'none'`

Интерпретация текстовых символов, заданных как одно из этих значений:

'tex' — Интерпретируйте символы с помощью подмножества разметки TeX.
'latex' — Интерпретируйте символы, использующие разметку LATEX.
'none' — Отобразите буквенные символы.

TeX Markup

По умолчанию MATLAB поддерживает подмножество разметки TeX. Используйте синтаксис TeX, чтобы добавить верхние индексы и индексы, изменить тип шрифта и окрасить и включать специальные символы в текст.

Модификаторы остаются в силе до конца текста. Верхние индексы и индексы являются исключением, потому что они изменяют только следующий символ или символы в фигурных скобках. Когда вы устанавливаете Interpreter свойство к 'tex', поддерживаемые модификаторы следующие.

Модификатор	Описание	Пример
`^{ }`	Верхний индекс	`'text^{superscript}'`
`_{ }`	Индекс	`'text_{subscript}'`
`\bf`	Bold font	`'\bf text'`
`\it`	Курсивный шрифт	`'\it text'`
`\sl`	Наклонный шрифт (обычно то же самое как курсивный шрифт)	`'\sl text'`
`\rm`	Обычный шрифт	`'\rm text'`
`\fontname{specifier}}`	Название шрифта — Замена `specifier` с именем семейства шрифтов. Можно использовать это в сочетании с другими модификаторами.	`'\fontname{Courier} text'`
`\fontsize{specifier}}`	Размер шрифта — Замена `specifier` со значением числового скаляра в модулях точки.	`'\fontsize{15} text'`
`\color{specifier}}`	Цвет шрифта — Замена `specifier` с одним из этих цветов: `red`, `green`, `yellowПурпурный`, `blue`, `black`, `whiteсерый`, `darkGreen`, `orange`, или `lightBlue`.	`'\color{magenta} text'`
`\color[rgb]{specifier}`	Цвет пользовательского шрифта — Замена `specifier` с трехэлементным триплетом RGB.	`'\color[rgb]{0,0.5,0.5} text'`

Эта таблица приводит поддерживаемые специальные символы с Interpreter набор свойств к 'tex'.

Последовательность символов	Символ	Последовательность символов	Символ	Последовательность символов	Символ
`\alpha`	α	`\upsilon`	υ	`\sim`	~
`\angle`	∠	`\phi`		`\leq`	≤
`\ast`	`*`	`\chi`	χ	`\infty`	∞
`\beta`	β	`\psi`	ψ	`\clubsuit`	♣
`\gamma`	γ	`\omega`	ω	`\diamondsuit`	♦
`\delta`	δ	`\Gamma`	Γ	`\heartsuit`	♥
`\epsilon`	ϵ	`\Delta`	Δ	`\spadesuit`	♠
`\zeta`	ζ	`\Theta`	Θ	`\leftrightarrow`	↔
`\eta`	η	`\Lambda`	Λ	`\leftarrow`	←
`\theta`	θ	`\Xi`	Ξ	`\Leftarrow`	⇐
`\vartheta`	ϑ	`\Pi`	Π	`\uparrow`	↑
`\iota`	ι	`\Sigma`	Σ	`\rightarrow`	→
`\kappa`	κ	`\Upsilon`	ϒ	`\Rightarrow`	⇒
`\lambda`	λ	`\Phi`	Φ	`\downarrow`	↓
`\mu`	µ	`\Psi`	Ψ	`\circ`	º
`\nu`	ν	`\Omega`	Ω	`\pm`	±
`\xi`	ξ	`\forall`	∀	`\geq`	≥
`\pi`	π	`\exists`	∃	`\propto`	∝
`\rho`	ρ	`\ni`	∍	`\partial`	∂
`\sigma`	σ	`\cong`	≅	`\bullet`	•
`\varsigma`	ς	`\approx`	≈	`\div`	÷
`\tau`	τ	`\Re`	ℜ	`\neq`	≠
`\equiv`	≡	`\oplus`	⊕	`\aleph`	ℵ
`\Im`	ℑ	`\cup`	∪	`\wp`	℘
`\otimes`	⊗	`\subseteq`	⊆	`\oslash`	∅
`\cap`	∩	`\in`	∈	`\supseteq`	⊇
`\supset`	⊃	`\lceil`	⌈	`\subset`	⊂
`\int`	∫	`\cdot`	·	`\o`	ο
`\rfloor`	⌋	`\neg`	¬	`\nabla`	∇
`\lfloor`	⌊	`\times`	x	`\ldots`	...
`\perp`	⊥	`\surd`	√	`\prime`	´
`\wedge`	∧	`\varpi`	ϖ	\0	∅
`\rceil`	⌉	`\rangle`	〉	`\mid`	\|
`\vee`	∨	`\langle`	〈	`\copyright`	©

Разметка LaTeX

Чтобы использовать разметку LATEX, установите Interpreter свойство к 'latex'. Используйте долларовые символы вокруг текста, например, используйте '$\int_1^{20} x^2 dx$' для встроенного режима или '$$\int_1^{20} x^2 dx$$' для режима отображения.

Отображаемый текст использует стиль шрифта LATEX по умолчанию. FontNameFontWeight , и FontAngle свойства не оказывают влияние. Чтобы изменить стиль шрифта, используйте разметку LATEX.

Максимальный размер текста, который можно использовать с интерпретатором LATEX, является 1 200 символами. Для многострочного текста это уменьшает приблизительно на 10 символов на строку.

Для получения дополнительной информации о системе LATEX, смотрите веб-сайт Проекта LATEX по https://www.latex-project.org/.

Выходные аргументы

свернуть все

`h` — Текстовый объект
текстовый объект

Текстовый объект используется в качестве метки оси z. Используйте h получить доступ и изменить свойства метки после его созданного.
