loopview
Графически анализируйте результаты настройки системы управления с помощью slTuner интерфейс
Описание
loopview( характеристики графиков системы управления, описанной st,controls,measurements)slTuner интерфейс stИспользование loopview чтобы анализировать эффективность настроенной системы управления, вы получаете использование looptune.
loopview plots:
Усиления частотной характеристики разомкнутого контура измеряются во входных параметрах объекта (
controlsаналитические точки) и на объекте выходные параметры (measurementsаналитические точки)(Самое большое) усиление чувствительности и дополнительной чувствительности функционирует при вводах или выводах объекта
loopview( использует st,info)info структура, возвращенная looptune и также строит цель и настроенные значения настраивающихся ограничений, наложенных на систему. Используйте этот синтаксис, чтобы помочь в поиске и устранении неисправностей при настройке сбоев, чтобы удовлетворить все требования.
Дополнительные графики с этим синтаксисом включают:
Нормированные многоконтурные дисковые поля при вводах и выводах объекта. Для получения дополнительной информации о дисковых полях, смотрите, что Анализ Устойчивости Использует Дисковые Поля (Robust Control Toolbox).
Цель по сравнению с достигнутым ответом для любой дополнительной настраивающей цели вы использовали с
looptune.
Примеры
Графически анализируйте результаты настройки системы управления
Настройте модель Simulink®, rct_engine_speed, достигнуть заданного времени урегулирования. Используйте loopview графически анализировать настраивающиеся результаты.

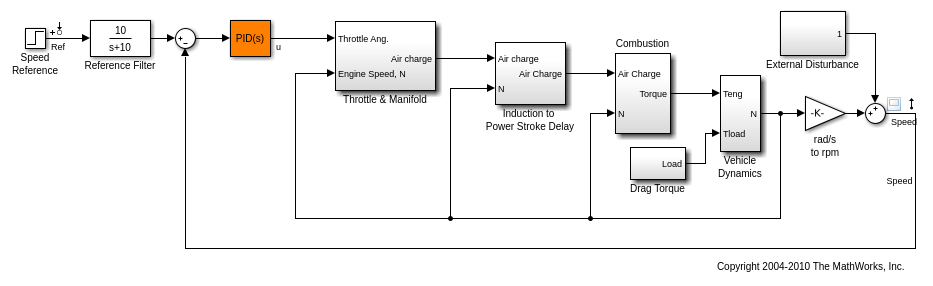

Откройте модель.
mdl = 'rct_engine_speed';
open_system(mdl);
Создайте slTuner интерфейс для модели и задает блок PID Controller, который будет настроен.
st0 = slTuner(mdl,'PID Controller');
Задайте требование, чтобы достигнуть 2-секундного времени урегулирования для Speed предупредите при отслеживании опорного сигнала.
req = TuningGoal.Tracking('Ref','Speed',2);
Настройте блок PID Controller.
addPoint(st0,'u') control = 'u'; measurement = 'Speed'; wc = 1; [st1,gam,info] = looptune(st0,control,measurement,wc);
Final: Peak gain = 0.979, Iterations = 4 Achieved target gain value TargetGain=1.

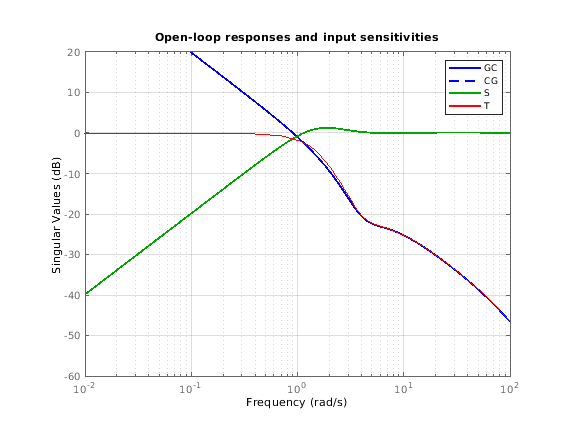

Просмотрите ответ модели для настроенных значений блока.
loopview(st1,control,measurement);

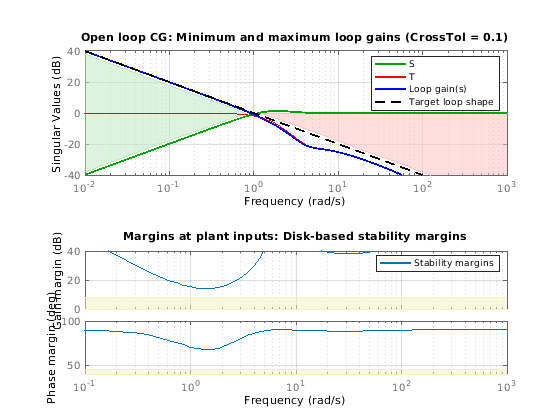

Сравните эффективность настроенного блока против настраивающихся целей.
figure loopview(st1,info);
Входные параметры
Альтернативная функциональность
Для анализа моделей Control System Toolbox™, настроенных с looptuneИспользование loopview.
