Оптимизированная HDL разработка системы

Выберите алгоритмы для проекта аппаратной системы радиосвязей

Эти блоки реализуют благоприятные для оборудования архитектуры и поддерживают генерацию HDL-кода, когда используется с HDL Coder™. Блоки используют демонстрационный интерфейс потоковой передачи с шиной для связанных управляющих сигналов.

Блоки

развернуть все

LTE Convolutional EncoderЗакодируйте бинарные выборки с помощью кусающего хвост сверточного алгоритма
LTE Convolutional DecoderДекодируйте сверточно закодированные выборки с помощью алгоритма Viterbi
LTE CRC EncoderСгенерируйте контрольную сумму и добавьте, чтобы ввести демонстрационный поток
LTE CRC Decoder Обнаружьте ошибки во входных выборках с помощью контрольной суммы
LTE Turbo EncoderЗакодируйте бинарные выборки с помощью турбо алгоритма
LTE Turbo DecoderДекодируйте закодированные турбо выборки
NR LDPC EncoderВыполните LDPC, кодирующий согласно 5G стандарт NR
NR LDPC DecoderДекодируйте код LDPC с помощью разделенного на уровни распространения веры с суммой min или нормированным алгоритмом аппроксимации суммы min
NR Polar EncoderВыполните полярное кодирование согласно 5G стандарт NR
NR Polar DecoderВыполните полярное декодирование согласно 5G стандарт NR
Viterbi DecoderДекодируйте convolutionally закодированные данные с помощью алгоритма Viterbi
DepuncturerПротивоположная схема прокалывания подготовиться к декодированию
Convolutional EncoderЗакодируйте биты данных с помощью кодирования свертки — оптимизированный для генерации HDL-кода
PuncturerДанные о проколах согласно вектору прокола
RS DecoderДекодируйте и восстановите сообщение с кодовой комбинации RS
RS EncoderЗакодируйте сообщение к кодовой комбинации RS
LTE OFDM DemodulatorДемодулируйте временной интервал выборки OFDM и возвратите сетку ресурса LTE
LTE OFDM ModulatorМодулируйте сетку ресурса LTE и возвратите временной интервал выборки OFDM
LTE Symbol DemodulatorДемодулируйте комплексные символы данных о LTE к битам данных или значениям LLR
LTE Symbol ModulatorМодулируйте биты данных, чтобы объединить символы данных о LTE
NR Symbol DemodulatorДемодулируйте комплексные символы данных NR к битам данных или значениям LLR
NR Symbol ModulatorМодулируйте биты данных, чтобы объединить символы данных NR
OFDM DemodulatorДемодулируйте временной интервал выборки OFDM и возвратите поднесущие для пользовательских протоколов связи
OFDM ModulatorМодулируйте частотный диапазон поднесущие OFDM к выборкам временного интервала для пользовательских протоколов связи
FFT 1536Вычисляет быстрое преобразование Фурье (FFT) для пропускной способности передачи стандарта LTE 15 МГц
OFDM Channel Estimator Оцените канал с помощью входных данных и ссылочных поднесущих
LTE Gold Sequence GeneratorСгенерируйте последовательность Голда

Рекомендуемые примеры

Sample Rate Conversion for an LTE Receiver

Преобразование частоты дискретизации для приемника LTE

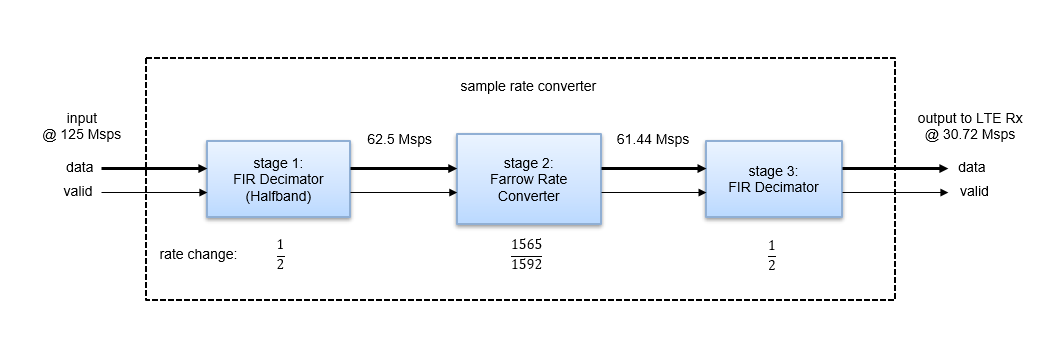

Преобразование частоты дискретизации разработки и реализации для фронтэнда приемника LTE. Модель совместима с примерами готовых узлов приемника Wireless HDL Toolbox™ и поддерживает генерацию HDL-кода с HDL Coder™.

Открыть скрипт
HDL Code Generation for Filtered OFDM (F-OFDM) Transmitter

Генерация HDL-кода для фильтрованного OFDM (F-OFDM) передатчик

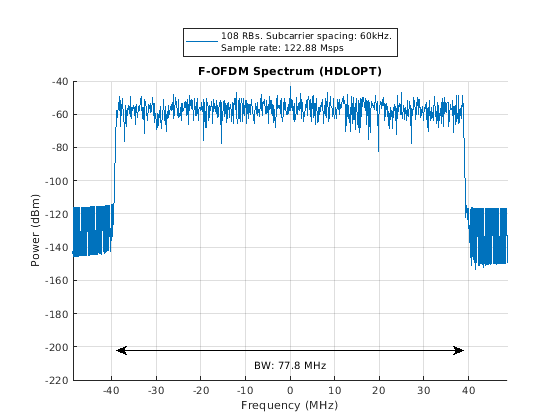

Фильтрованный OFDM (F-OFDM) применяет фильтр к символам после ОБПФ в передатчике, чтобы улучшить пропускную способность при поддержании ортогональности комплексных символов. Этот пример реализует передатчик F-OFDM для генерации HDL-кода. Пример показывает, как пойти от образца модели MATLAB® до оптимизированной HDL модели Simulink®. Это включает преобразование от дважды до фиксированных точек и минимизации использования ресурса проекта на FPGA.

Открыть скрипт
HDL Implementation of a Variable-Size FFT

Реализация HDL БПФ Переменного Размера

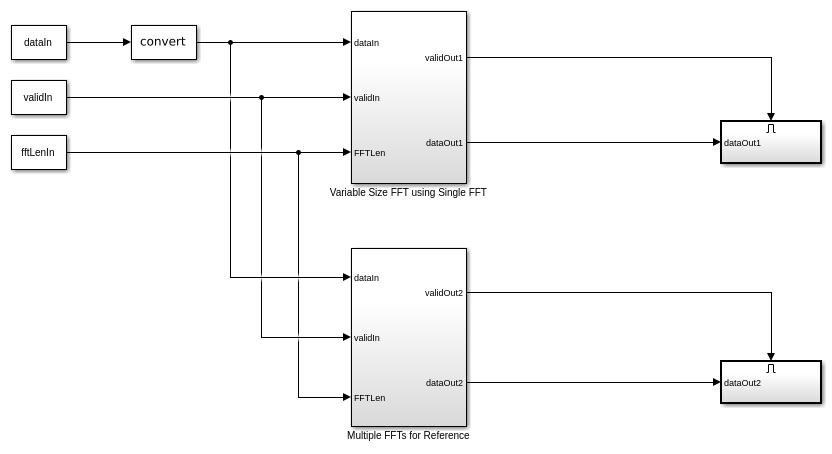

Реализуйте БПФ переменного размера с помощью одного ядра БПФ.

Открыть скрипт
Accelerate BER Measurement for Wireless HDL LTE Turbo Decoder

Ускорьте измерение BER для беспроводного турбо декодера LTE HDL

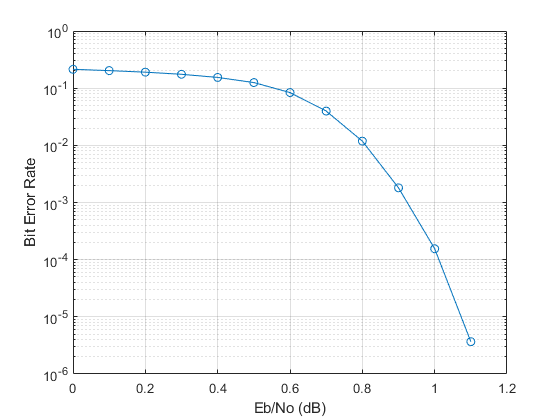

Рабочий процесс, чтобы измерить BER Турбо Декодера Wireless HDL Toolbox™ с помощью parsim, чтобы параллелизировать симуляции через точки EbNo. Этот подход может использоваться, чтобы ускорить другие симуляции Монте-Карло.

Открыть скрипт
HDL Implementation of AWGN Generator

Реализация HDL генератора AWGN

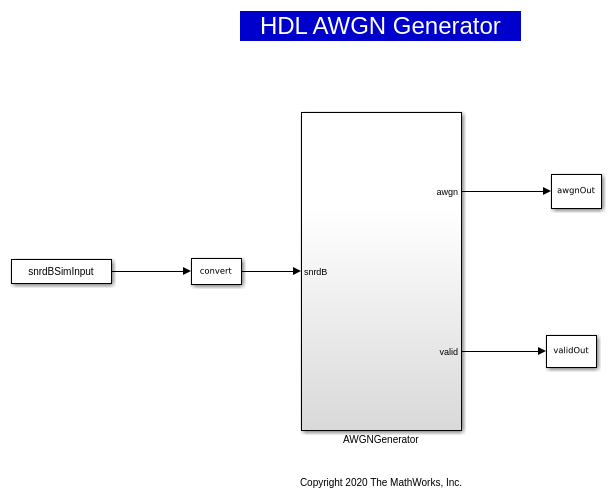

Реализация генератора аддитивного белого Гауссова шума (AWGN), который оптимизирован для генерации HDL-кода и аппаратной реализации. Аппаратная реализация AWGN ускоряет оценку результатов деятельности систем радиосвязи с помощью канала AWGN. В этом примере модель Simulink® принимает значения отношения сигнал-шум (SNR) как входные параметры и генерирует Гауссов случайный шум наряду с допустимым сигналом. Пример поддерживает входные диапазоны ОСШ от –20 до 31 дБ с шагом 0,1 дБ.

Открыть скрипт
HDL Implementation of Digital Predistorter

Реализация HDL цифрового предыскажения

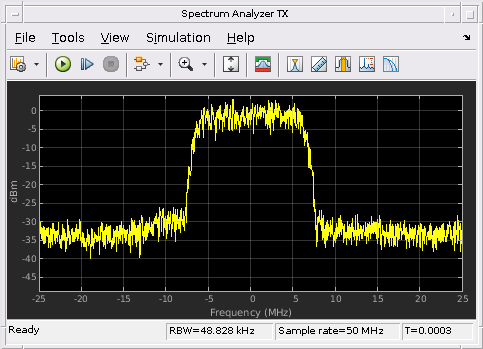

Реализация цифровой модели (DPD) предыскажения, которая оптимизирована для генерации HDL-кода и аппаратной реализации. Механизм перед искажением выполняется на двух этапах. В первой стадии набор коэффициентов DPD оценивается на основе входных и выходных данных усилителя мощности (PA). На втором этапе входные данные PA предварительно искажены на основе предполагаемых коэффициентов DPD и предоставлены как новый вход PA. Этот пример демонстрирует симуляцию уровня системы, в которой подсистема DigitalPredistorter генерирует HDL-код, в то время как содействующая оценка DPD генерирует код C/C++. Эта модель в качестве примера поддерживает только Нормальный и режимы симуляции Акселератора.

Открыть скрипт
Encode Streaming Data Using General CRC Generator HDL Optimized Block for 5G NR Standard

Закодируйте данные о потоковой передаче Используя общий HDL генератора CRC оптимизированный блок для 5G стандарт NR

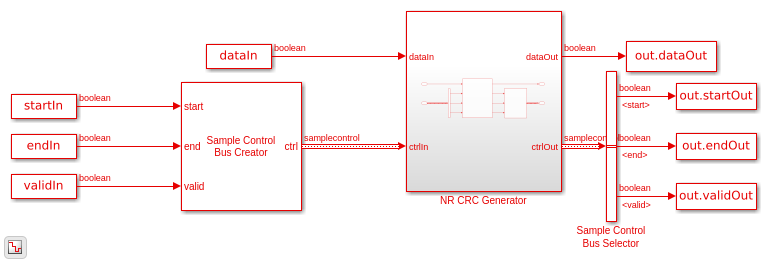

Используйте блок General CRC Generator HDL Optimized для кодирования данных о потоковой передаче согласно 5G стандарт NR.

Открыть скрипт
