Диаграмма Боде только для величины частотной характеристики
bodemag
позволяет вам сгенерировать графики только для величины визуализировать частотную характеристику величины динамической системы.
Для более всесторонней функции смотрите bode
. bode
обеспечивает информация о фазе и величина. Если у вас есть Система тулбокс Identification™, bode
также возвращает вычисленные значения, включая статистические оценки.
Для большего количества настраиваемых опций графического вывода смотрите bodeplot
.

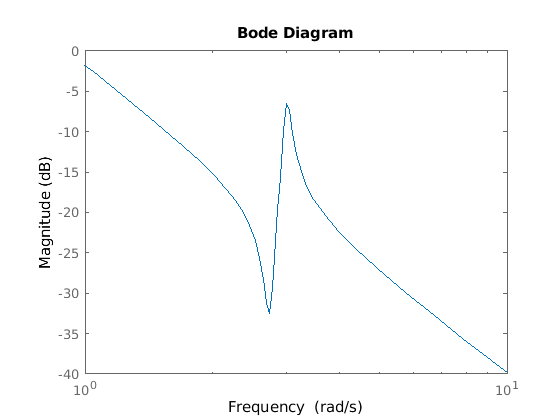

bodemag(
создает Предвещать график величины частотной характеристики модели
sys
)sys
динамической системы. График отображает величину (в дБ) отклика системы в зависимости от частоты.
bodemag
автоматически определяет частоты, чтобы построить на основе системной динамики.
Если sys

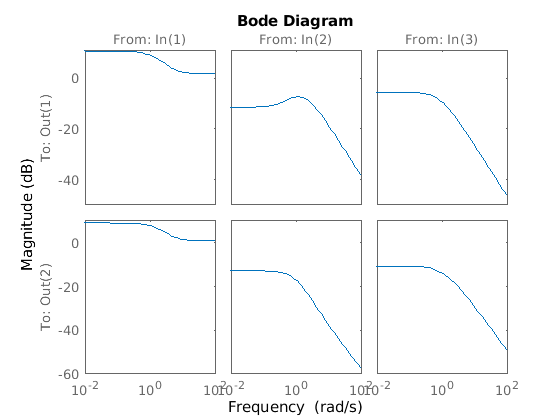

мультивход, мультивыходная модель (MIMO), затем bodemag
производит массив, Предвещают графики величины, в которых каждый график показывает частотную характеристику одной пары ввода-вывода.

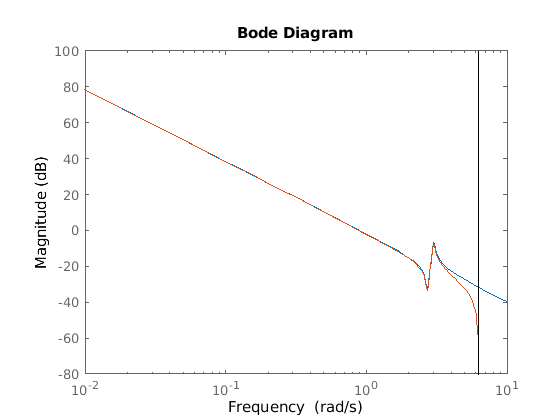

bodemag(sys1,sys2,...,sysN)
строит частотную характеристику нескольких динамических систем на том же графике. Все системы должны иметь то же количество вводов и выводов.

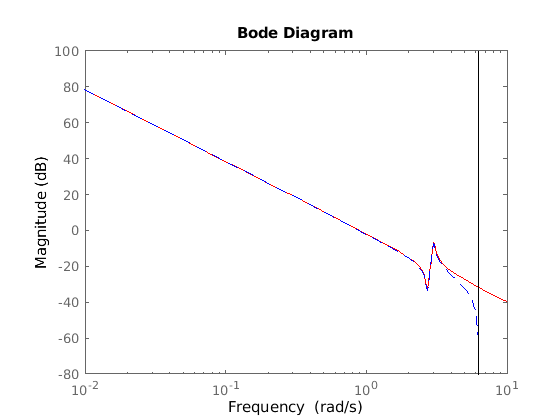

bodemag(sys1,
задает цвет, стиль линии и маркер для каждой системы в графике.LineSpec
1,...,sysN,LineSpecN)
bodemag(___,
отклики системы графиков для частот заданы w
)w
.
Если w
массив ячеек формы {wmin,wmax}
то bodemag
строит ответ на частотах, располагающихся между wmin
и wmax
.

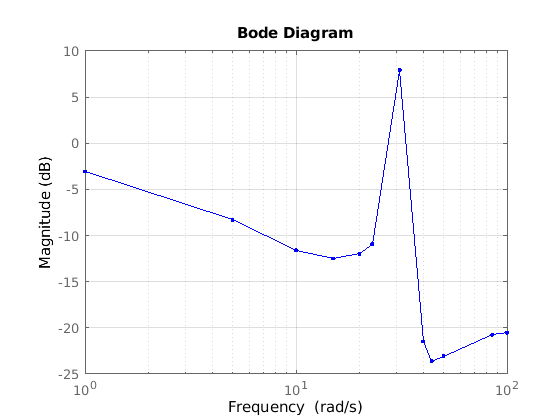

Если w
вектор из частот, затем bodemag
строит ответ на каждой заданной частоте.
Можно использовать этот синтаксис с любой из комбинаций входных аргументов в предыдущих синтаксисах.
bodemag
вычисляет частотную характеристику можно следующим образом:
Вычислите нули, полюса и усиление (zpk
(Control System Toolbox)) представление динамической системы.
Оцените усиление и фазу частотной характеристики на основе нуля, полюса, и получите данные для каждого канала ввода-вывода системы.
Для систем непрерывного времени, bodemag
оценивает частотную характеристику на мнимой оси s = jω и рассматривает только положительные частоты.
Для систем дискретного времени, bodemag
оценивает частотную характеристику на модульном круге. Чтобы упростить интерпретацию, команда параметрирует верхнюю половину модульного круга как:
где Ts является шагом расчета, и ωN является частотой Найквиста. Эквивалентная частота непрерывного времени ω затем используется в качестве x - переменная оси. Поскольку является периодическим с периодом 2ωN, bodemag
строит ответ только до частоты Найквиста ωN. Если sys
модель дискретного времени с незаданным шагом расчета, bodemag
использование Ts = 1.
