полость

Создание полостной антенны

Описание

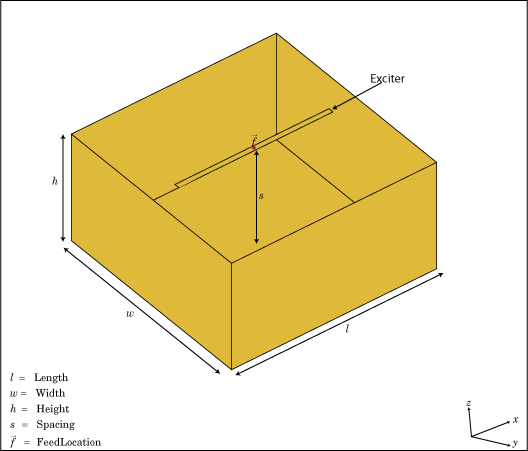

cavity объект представляет собой полостную антенну, расположенную на плоскости X-Y-Z. Полостная антенна по умолчанию имеет диполь в качестве возбудителя. Точка подачи находится на возбудителе.

Создание

Синтаксис

c = полость

c = полость (имя, значение)

Описание

c = cavity создает полостную антенну, расположенную на плоскости X-Y-Z. По умолчанию размеры выбираются для рабочей частоты 1 ГГц.

пример

c = cavity(Name,Value) создает антенну, поддерживаемую полостью, с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1, ..., NameN, ValueN. Не указанные свойства сохраняют значения по умолчанию.

Свойства

развернуть все

`Exciter` - Антенна или антенная решетка, используемая в качестве возбудителя
`dipole` (по умолчанию) | `antenna` объект | `array` объект

Тип антенны, используемый в качестве возбудителя, определяемый как любой одноэлементный антенный объект. Кроме отражательных и полостных антенных элементов, в качестве возбудителя можно использовать любые антенные элементы или элементы решетки в Toolbox™ антенн.

Пример: 'Exciter',horn

Пример: ant.Exciter = horn

Пример: ant.Exciter = linearArray('patchMicrostrip')

`Substrate` - Тип диэлектрического материала
« Воздух» (по умолчанию) | объект

Тип диэлектрического материала, используемого в качестве подложки, определяемого как объект. Для получения дополнительной информации см. dielectric. Дополнительные сведения о создании сетки диэлектрической подложки см. в разделе Создание сетки.

Примечание

Размеры подложки должны быть равны размерам опорной плиты.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); cavity.Substrate = d

`Length` - Длина прямоугольной полости вдоль оси x
0,2000 (по умолчанию) | скаляр

Длина прямоугольной полости вдоль оси X, заданная как скаляр в метрах.

Пример: 'Length',30e-2

Типы данных: double

`Width` - Ширина прямоугольной полости по оси y
0,2000 (по умолчанию) | скаляр

Ширина прямоугольной полости по оси y, заданная как скаляр в метрах.

Пример: 'Width',25e-2

Типы данных: double

`Height` - Высота прямоугольной полости по оси z
0,0750 (по умолчанию) | скаляр

Высота прямоугольной полости вдоль оси Z, заданная как скаляр в метрах.

Пример: 'Height',7.5e-2

Типы данных: double

`Spacing` - Расстояние между возбудителем и основанием полости
0,0750 (по умолчанию) | скаляр

Расстояние между возбудителем и основанием полости, определяемое как скаляр в метрах.

Пример: 'Spacing',7.5e-2

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кусковые элементы
[1x1 LumpedElement] (по умолчанию) | дескриптор объекта «lumped element»

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load', элемент люмпедмента. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: c.Load = lumpedElement('Impedance',75)

`EnableProbeFeed` - Создать подачу зонда от опорной конструкции к возбудителю
`0` (по умолчанию) | `1`

Создать подачу зонда от опорной конструкции на возбудитель, указанный как 0 или 1. По умолчанию подача зонда не включена.

Пример: 'EnableProbeFeed',1

Типы данных: double

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`info`	Отображение информации об антенне или решетке
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Создание и просмотр антенны, поддерживаемой полостью.

Открыть сценарий в реальном времени

Создайте и просмотрите дипольную антенну с полостной опорой длиной 30 см, шириной 25 см, высотой 7,5 см и расстоянием 7,5 см от чаши для работы при частоте 1 ГГц.

c = cavity('Length',30e-2, 'Width',25e-2,'Height',7.5e-2,'Spacing',7.5e-2);
show(c)

Figure contains an axes. The axes with title cavity antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Диаграмма направленности полостной антенны

Открыть сценарий в реальном времени

Создание антенны с полостной опорой с использованием диэлектрической подложки «FR4».

d = dielectric('FR4');
c = cavity('Length',30e-2,'Width',25e-2,'Height',20.5e-3,'Spacing',7.5e-3,...
    'Substrate',d)

c =
  cavity with properties:

            Exciter: [1x1 dipole]
          Substrate: [1x1 dielectric]
             Length: 0.3000
              Width: 0.2500
             Height: 0.0205
            Spacing: 0.0075
    EnableProbeFeed: 0
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]

show(c)

Figure contains an axes. The axes with title cavity antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed, FR4.

Постройте график диаграммы направленности антенны на частоте 1 ГГц.

figure
pattern(c,1e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 6 objects of type patch, surface. This object represents FR4.

Создание прямоугольного массива с опорной структурой полости

Открыть сценарий в реальном времени

Создайте прямоугольную решетку E-образной патч-антенны.

rectArr = rectangularArray('Element',patchMicrostripEnotch,'RowSpacing',0.03,'ColumnSpacing',0.03);

Создайте полостную антенну с прямоугольной решеткой возбуждения.

ant = cavity('Exciter',rectArr)

ant =
  cavity with properties:

            Exciter: [1x1 rectangularArray]
          Substrate: [1x1 dielectric]
             Length: 0.2000
              Width: 0.2000
             Height: 0.0750
            Spacing: 0.0750
    EnableProbeFeed: 0
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]

show(ant)

Figure contains an axes. The axes with title cavity antenna element contains 16 objects of type patch, surface. These objects represent PEC, feed.

Ссылки

[1] Баланис, К.А.Антенна Теория: Анализ и Design.3rd Эд. Нью-Йорк: Уайли, 2005.

См. также

reflector | spiralArchimedean | spiralEquiangular

Темы

Поворот антенн и массивов

Представлен в R2015a
