dipoleCrossed

Пересеченная дипольная или турникетная антенна

развернуть все на странице

Описание

dipoleCrossed объект создает турникетную антенну. По умолчанию турникетная антенна питается от центра и находится на плоскости Y-Z. Эта антенна работает на частоте 6 ГГц. Также можно создать турникетную антенну с помощью следующих антенных элементов: bowtieTriangular, bowtieRounded, и dipoleBlade.

Создание

Синтаксис

ant = dipureCrossed
ant = dipureCrossed (имя, значение)

Описание

пример

ant = dipoleCrossed создает антенную турникет с центральным питанием, работающую на частоте 6 ГГц.

ant = dipoleCrossed(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Например, ant = dipoleCrossed('Element',dipoleBlade) создает турникетную антенну с помощью лопастной дипольной антенны.

Свойства

развернуть все

Антенный элемент для создания турникетной антенны, определяемой как антенный объект. Можно также использовать следующие антенные объекты: bowtieTriangular, bowtieRounded, и dipoleBlade.

Пример: 'Element',dipoleBlade

Пример: ant.Element = dipoleBlade

Типы данных: char | string

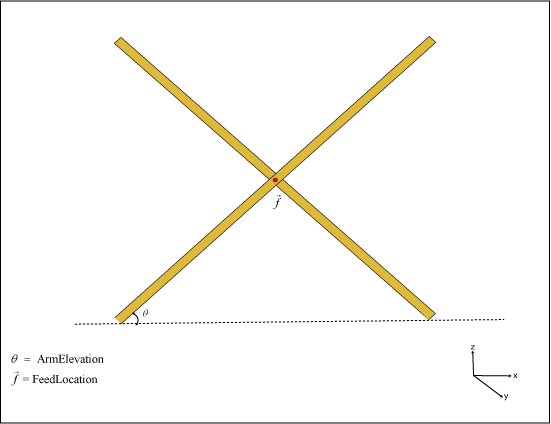

Углы, выполненные плечами антенного элемента относительно плоскости X-Y, задаваемые как двухэлементный знаковый вектор.

Пример: 'ArmElevation',[50 -60]

Пример: ant.ArmElevation = [50 -60]

Типы данных: double

Величина напряжения, приложенного к питателям, заданная как двухэлементный вектор с каждым элементом в вольтах.

Пример: 'FeedVoltage',[2 2]

Пример: ant.FeedVoltage = [2 2]

Типы данных: double

Фазовый сдвиг, приложенный к напряжению на питателях, определяемый как двухэлементный вектор с каждым элементом в градусах.

Пример: 'FeedPhase',[0 50]

Пример: ant.FeedPhase = [0 50]

Типы данных: double

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создание и просмотр пересекающейся дипольной антенны со значениями свойств по умолчанию.

ant = dipoleCrossed
ant =
  dipoleCrossed with properties:

         Element: [1x1 dipole]
    ArmElevation: [45 -45]
     FeedVoltage: [1 1]
       FeedPhase: [0 90]
            Tilt: 0
        TiltAxis: [1 0 0]


show(ant)

Figure contains an axes. The axes with title dipoleCrossed antenna element contains 6 objects of type patch, surface. These objects represent PEC, feed.

См. также

| |

Темы

Представлен в R2019a
