Создание плоской дипольной антенны bowtie

развернуть все на странице

Описание

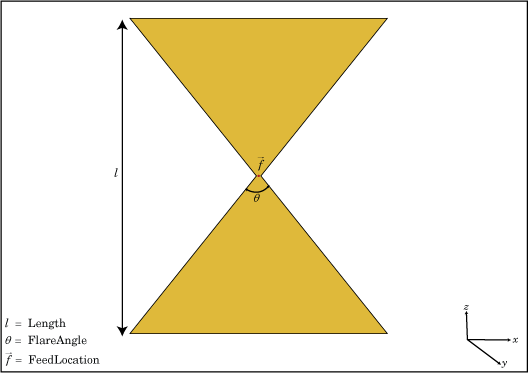

bowtieTriangular объект представляет собой планарную антенну bowtie на плоскости Y-Z. По умолчанию плоский диполь bowtie питается от центра. Точка подачи совпадает с началом координат. Начало координат расположено на плоскости Y-Z.

Создание

Синтаксис

bt = bowtiaTriangular
bt = bowtiaTriangular (имя, значение)

Описание

bt = bowtieTriangular создает полуволновую планарную антенну bowtie.

пример

bt = bowtieTriangular(Name,Value) создает планарную антенну bowtie с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1, ..., NameN, ValueN. Не указанные свойства сохраняют значения по умолчанию.

Свойства

развернуть все

Длина Planar bowtie, заданная как скаляр в метрах. По умолчанию длина выбирается для рабочей частоты 410 МГц.

Пример: 'Length',3

Типы данных: double

Планарный угол вспышки чаши вблизи подачи, определяемый как скаляр в метрах.

Примечание

Угол факела должен быть меньше 175 градусов и больше, чем 5 степени.

Пример: 'FlareAngle',80

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load', элемент люмпедмента. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: bt.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
infoОтображение информации об антенне или решетке
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте и просмотрите плоскую антенну Bowtie с центральной подачей питания, имеющую угол вспышки 60 градусов.

b = bowtieTriangular('FlareAngle',60)
b =
  bowtieTriangular with properties:

        Length: 0.2000
    FlareAngle: 60
     Conductor: [1x1 metal]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]


show(b)

Figure contains an axes. The axes with title bowtieTriangular antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Открыть сценарий в реальном времени

Вычислите и постройте график полного сопротивления плоской антенны в диапазоне частот 300 MHz-500 МГц.

b = bowtieTriangular('FlareAngle',60);
impedance(b,linspace(300e6,500e6,51))

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.
