Создание лопастной дипольной антенны

развернуть все на странице

Описание

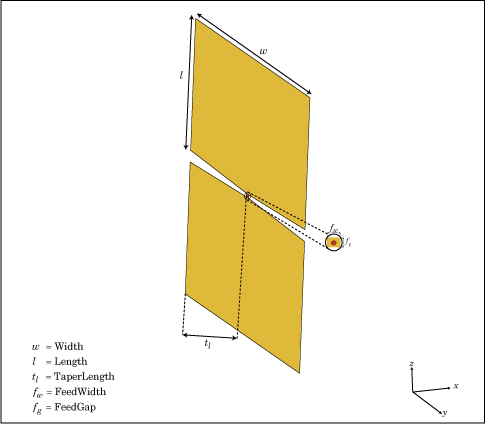

dipoleBlade объект представляет собой широкополосную лопастную дипольную антенну, ориентированную вдоль плоскости X-Y.

Ширина диполя связана с круглым поперечным сечением уравнением,

w = 2d = 4r

, где:

  • d - диаметр эквивалентного цилиндрического полюса

  • r - радиус эквивалентного цилиндрического полюса

Для заданного радиуса цилиндра используйте cylinder2strip для вычисления эквивалентной ширины.

Создание

Синтаксис

db = dipureBlade
db = dipureBlade (имя, значение)

Описание

пример

db = dipoleBlade создает широкополосную лопастную дипольную антенну на плоскости X-Y.

db = dipoleBlade(Name,Value) создает широкополосную дипольную антенну с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Name - имя свойства и Value - соответствующее значение. Можно указать несколько аргументов пары имя-значение в любом порядке как Name1, Value1, ..., NameN, ValueN. Не указанные свойства сохраняют значения по умолчанию.

Свойства

развернуть все

Длина диполя лезвия, заданная как скаляр в метрах.

Пример: 'Length',0.5

Типы данных: double

Ширина диполя лезвия, заданная как скаляр в метрах.

Пример: 'Width',0.2

Типы данных: double

Длина конусности, заданная как скаляр в метрах.

Пример: 'TaperLength',0.500

Типы данных: double

Ширина подачи лопастного диполя, заданная как скаляр в метрах.

Пример: 'FeedWidth',0.006

Типы данных: double

Длина подачи лопастного диполя или расстояние между двумя крыльями диполя, указанное как скаляр в метрах.

Пример: 'FeedGap',0.006

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: db.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
infoОтображение информации об антенне или решетке
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создание и просмотр диполя лезвия по умолчанию.

db = dipoleBlade
db =
  dipoleBlade with properties:

         Length: 0.1170
    TaperLength: 0.1120
          Width: 0.1400
      FeedWidth: 0.0030
        FeedGap: 0.0030
      Conductor: [1x1 metal]
           Tilt: 0
       TiltAxis: [1 0 0]
           Load: [1x1 lumpedElement]


show(db);

Figure contains an axes. The axes with title dipoleBlade antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Постройте график излучения лопастного диполя на частоте 600 МГц.

pattern(db,600e6)

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Ссылки

[1] Баланис, С.А. Теория антенн: анализ и дизайн. 3-й эд. Нью-Йорк: Уайли, 2005.

[2] Волакис, Джон. Руководство по проектированию антенн. 4-й ред. Нью-Йорк: Макгроу-Хилл, 2007.

См. также

| | |

Темы

Представлен в R2017a

Документация по панели инструментов антенны
