грегорианский

Создать григорианскую антенну

развернуть все на странице

Описание

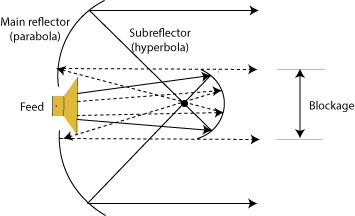

gregorian объект создает рупорную коническую питаемую григорианскую антенну. Григорианская антенна - параболическая антенна. В этой антенне питающая антенна установлена на поверхности основного параболического отражателя или за ней и направлена на субрефлектор. Эта антенна используется в радиотелескопах и спутниках связи. Дополнительные сведения см. в разделе Архитектура григорианской антенны.

Создание

Синтаксис

ant = gregorian
ant = gregorian (имя, значение)

Описание

пример

ant = gregorian создает рупорную коническую антенну григорианского питания с рабочей частотой по умолчанию 18,48 ГГц. Эта антенна обеспечивает максимальный коэффициент усиления при работе на частоте 18,3 ГГц.

ant = gregorian(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Например, ant = gregorian('FocalLength',[0.4 0.22]) создает григорианскую антенну с основным отражателем фокусного расстояния 0,4 м и субрефлектором фокусного расстояния 0,22 м.

Свойства

развернуть все

Тип антенны, используемый в качестве возбудителя, указывается как антенна или объект решетки.

Пример: 'Exciter',dipole

Пример: ant.Exciter = dipole

Пример: ant.Exciter = linearArray('patchMicrostrip')

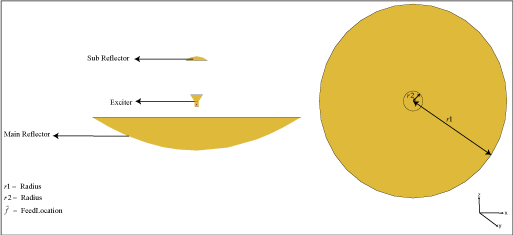

Радиус основного и суботражателя, определяемый как двухэлементный вектор с каждым элементом в метрах. Первый элемент определяет радиус основного отражателя, а второй элемент - радиус субрефлектора.

Пример: 'Radius',[0.4 0.2]

Пример: ant.Radius = [0.4 0.2]

Типы данных: double

Фокусное расстояние основного и субрефлектора, определяемое как двухэлементный вектор с каждым элементом в метрах. Первый элемент определяет фокусное расстояние основного отражателя, а второй элемент определяет фокусное расстояние субрефлектора.

Пример: 'FocalLength',[0.35 0.2]

Пример: ant.FocalLength = [0.35 0.2]

Типы данных: double

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте и просмотрите антенну григорианского цвета по умолчанию.

ant = gregorian
ant =
  gregorian with properties:

        Exciter: [1×1 hornConical]
         Radius: [0.3175 0.0330]
    FocalLength: [0.2536 0.1416]
           Tilt: 0
       TiltAxis: [1 0 0]
           Load: [1×1 lumpedElement]


show(ant)

Постройте диаграмму направленности антенны на 18,48 ГГц.

pattern(ant,18.48e9)

Открыть сценарий в реальном времени

Создайте массив двухполюсных антенн vee.

e = dipoleVee('ArmLength',[0.03 0.03],'Width',0.01);
arr = rectangularArray('Element',e,'RowSpacing',0.05,'ColumnSpacing',0.05);

Создание григорианской антенны с прямоугольной решеткой в качестве возбудителя

ant = gregorian('Exciter',arr);
show(ant)

Figure contains an axes. The axes with title gregorian antenna element contains 13 objects of type patch, surface. These objects represent PEC, feed.

Подробнее

развернуть все

См. также

| |

Темы

Представлен в R2019b
