reflectorParabolic

Создание антенны параболического отражателя

развернуть все на странице

Описание

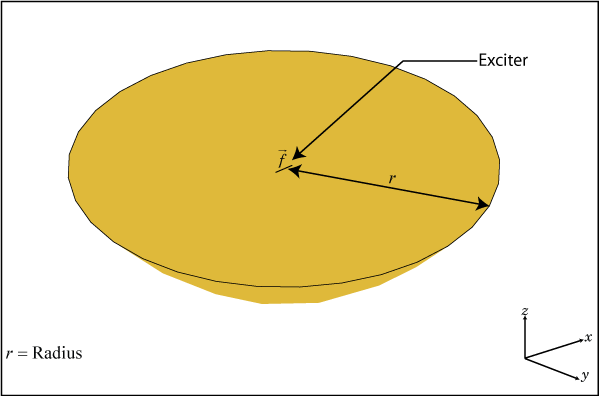

reflectorParabolic объект создает антенну параболического отражателя. Параболические отражательные антенны представляют собой электрические большие структуры и имеют по меньшей мере 10 длин волн в диаметре. Эти отражатели используются, например, в телевизионных антеннах и спутниковой связи.

Создание

Синтаксис

ant = рефлекторный параболический
ant = reflecterParabolic (имя, значение)

Описание

пример

ant = reflectorParabolic создает антенну параболического отражателя с дипольным питанием. Антенный возбудитель по умолчанию работает на частоте 10 ГГц. Отражатель имеет диаметр 10λ, где λ соответствует значению длины волны.

ant = reflectorParabolic(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Например, ant = reflectorParabolic('FocalLength',0.5) создает параболическую отражательную антенну фокусного расстояния 0,5 метра.

Свойства

развернуть все

Тип антенны, используемый в качестве возбудителя, определяемый как любой одноэлементный антенный объект. Кроме отражательных и полостных антенных элементов, в качестве возбудителя можно использовать любые антенные элементы или элементы решетки в Toolbox™ антенн.

Пример: 'Exciter',horn

Пример: ant.Exciter = horn

Пример: ant.Exciter = linearArray('patchMicrostrip')

Радиус параболического отражателя, заданный как положительное скалярное целое число в метрах.

Пример: 'Radius',0.22

Пример: ant.Radius = 0.22

Типы данных: double

Фокусное расстояние параболической тарелки, определяемое как положительное скалярное целое число в метрах.

Пример: 'FocalLength',0.0850

Пример: ant.FocalLength = 0.0850

Типы данных: double

Расстояние знака от фокуса параболического блюда, указанное как трёхэлементный вектор в метрах. По умолчанию антенный возбудитель находится в фокусе параболы. Использование FeedOffset свойство, вы можете разместить возбудитель в любом месте на параболе.

Пример: 'FeedOffset',[0.0850 0 0]

Пример: ant.FeedOffset = [0.0850 0 0]

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте и просмотрите антенну параболического отражателя по умолчанию.

ant = reflectorParabolic
ant =
  reflectorParabolic with properties:

        Exciter: [1x1 dipole]
         Radius: 0.1500
    FocalLength: 0.0750
     FeedOffset: [0 0 0]
           Tilt: 0
       TiltAxis: [1 0 0]
           Load: [1x1 lumpedElement]


show(ant)

Figure contains an axes. The axes with title reflectorParabolic antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Постройте диаграмму направленности параболического отражателя на частоте 10 ГГц.

pattern(ant,10e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 5 objects of type patch, surface.

Открыть сценарий в реальном времени

Создайте круговой массив равноугольных спиральных антенн.

circA = circularArray('Element',spiralEquiangular,'Radius',0.1);

Создайте антенну с параболическим отражателем.

ant = reflectorParabolic('Exciter',circA)
ant =
  reflectorParabolic with properties:

        Exciter: [1x1 circularArray]
         Radius: 0.1500
    FocalLength: 0.0750
     FeedOffset: [0 0 0]
           Tilt: 0
       TiltAxis: [1 0 0]
           Load: [1x1 lumpedElement]


show(ant)

Figure contains an axes. The axes with title reflectorParabolic antenna element contains 15 objects of type patch, surface. These objects represent PEC, feed.

См. также

Темы

Представлен в R2018b
